Описание

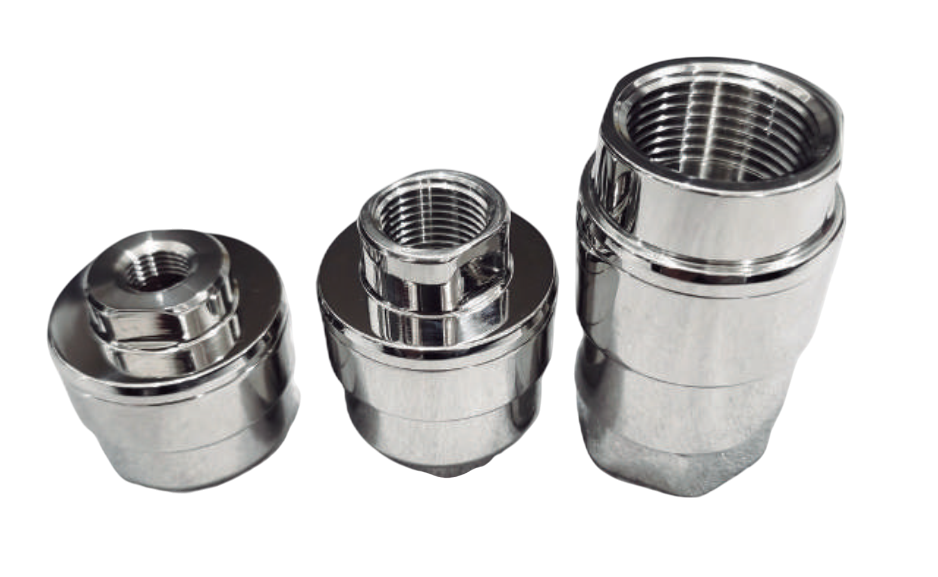

Ремонтопригодный термостатический уравновешенный по давлению конденсатоотводчик UTC BPST21 предназначен для дренажа паропроводов, в том числе спутниковых, а также отвода конденсата от небольшого паропотребляющего оборудования в пищевой, фармацевтической и других отраслях промышленности.
Конденсатоотводчик сделан из коррозионно-устойчивой нержавеющей стали и оснащен встроенной плоской сеткой фильтра. Термостатическим элементом является капсула, заполненная термочувствительной жидкостью. Капсула реагирует на разницу между температурой пара и конденсата при данном давлении. Если температура охлаждающегося конденсата достигает заданного значения, капсула срабатывает и открывает клапан конденсатоотводчика для слива конденсата.
Узнать о рекомендациях по устранению неполадок и тестированию конденсатоотводчика для пара, Вы сможете в статье на нашем сайте.
Параметры
| Параметр | Значение |
| Модель | BPST21 |
| Тип соединения с трубопроводом | Резьба BSP или NPT |
| Номинальный диаметр (DN) | ¼", 3/8", ½", ¾", 1" |
| Номинальное давление (PN) | 2.0 МПа |
| Максимальное рабочее давление насыщенного пара | 1.6 МПа |
| Максимальный перепад давления | 0.8 МПа |
| Максимальная рабочая температура (TMO) | 200°C |

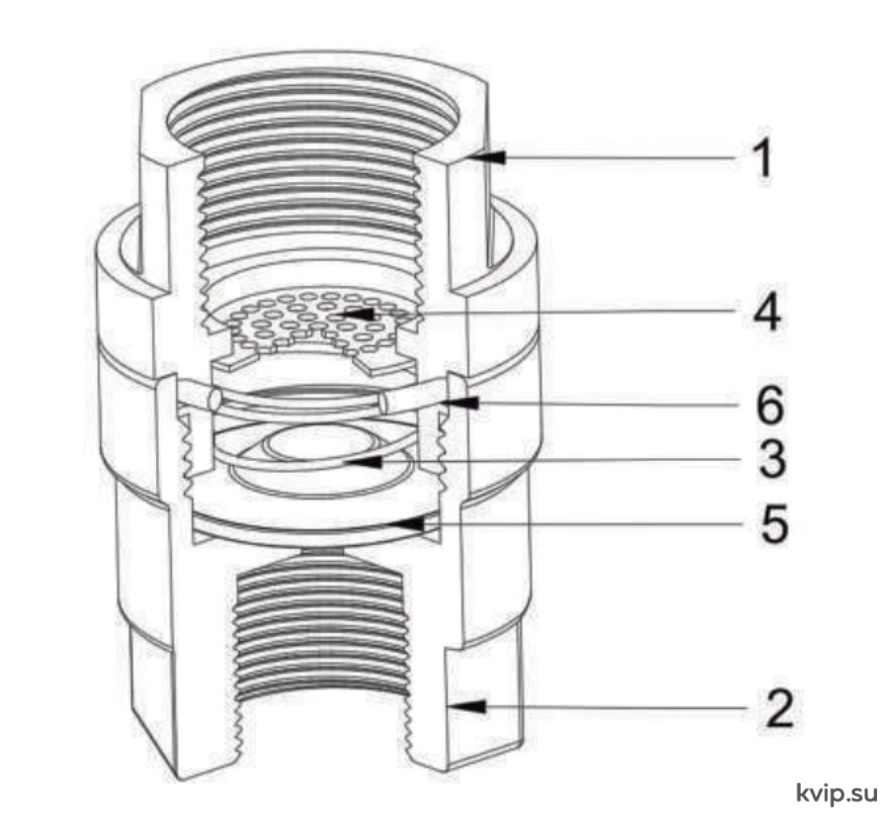

Материалы
| № | Наименование | Материал |
| 1 | Корпус (верхняя часть) | Сталь нержавеющая 316L |
| 2 | Корпус (нижняя часть с седлом) | Сталь нержавеющая 316L |
| 3 | Пружина | Сталь нержавеющая 316L |
| 4 | Сетка фильтра (перфорация 0.5 мм) | Сталь нержавеющая 316L |
| 5 | Капсула | Сталь нержавеющая 316L |
| 6 | Уплотнение | Фторкаучук |
Размеры, мм
| DN | d1 | d | D | H1 | Вес, кг |
| ¼" | 50.5 | 8.5 | 10 | 45 | 0.34 |
| ⅜" | 61.0 | 12.5 | 14 | 45 | 0.48 |
| ½" | 68.0 | 14.0 | 14 | 45 | 0.48 |
| ¾" | 68.0 | 14.0 | 14 | 45 | 0.48 |
| 1" | 75.0 | 14.0 | 14 | 45 | 0.48 |

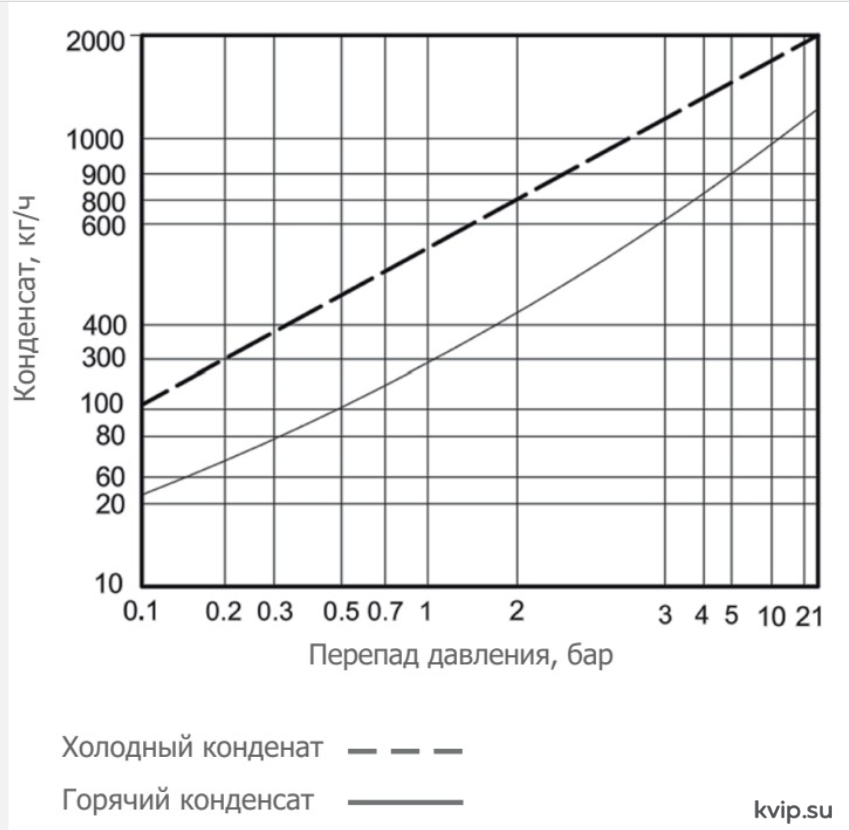

Пропускная способность
Подробнее о том, как выбрать конденсатоотводчик читайте в статье на нашем сайте.
Запасные части

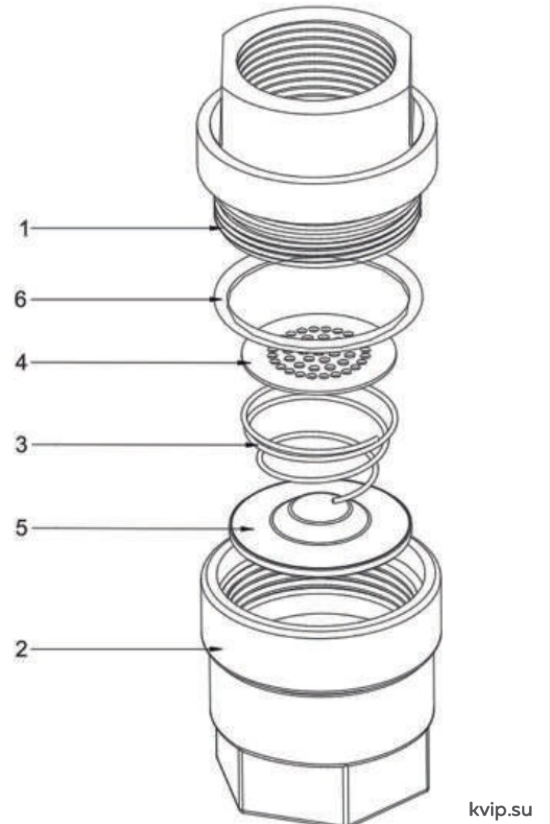

Поставляемые запасные части представлены на рисунке ниже.
Части корпуса 1 и 2 как запасные части не поставляются.
Поставляемые запчасти 3, 4, 5, 6
Как заказать
При заказе запасных частей используйте корректное описание детали и указывайте модель и DN конденсатоотводчика.
Рекомендуемые усилия затяжки
| Деталь | DN | или мм | Нм |
| 1 и 2 | ¼" | 22 A/F | 100 - 110 |
| ½" | 32 A/F | 100 - 110 | |
| ⅜" | 32 A/F | 100 - 110 | |
| ¾" | 36 A/F | 100 - 110 | |
| 1" | 41 A/F | 100 - 110 |
