Описание ADCA TH13A конденсатоотводчика термостатического
Конденсатоотводчик термостатический ADCA серии TH21SS обладает функцией отвода воздуха из паровых систем. Подробнее о том, как правильно установить конденсатоотводчик на паропровод Вы сможете узнать в этой статье. Спроектирован для применения в таких системах как варочные котлы, стерилизаторы и др. Присоединения – внутренняя резьба или фланцевое. О том, как выбрать конденсатоотводчик читайте в нашей статье.Основные свойства ADCA TH13A конденсатоотводчика термостатического
- Постоянный отвод конденсата;
- Конденсат отводится переохлажденным, в зависимости от типа капсулы на величину от 5 °C до 30 °C;
- Встроенный фильтр.
| Технические данные | |
|---|---|
| Типоразмеры | 1/2" |
| Рабочая среда | Насыщенный или перегретый пар, воздух |
| Температура рабочей среды | От -10 °C до 260 °C |
| Макс. рабочая температура | 200 °C |
| Макс. рабочее давление | 13 бар |
| Макс. допустимое давление | 16 бар |
| Исполнения | TH 13A |
| Присоединение | Внутренняя резьба ISO7/1 Rp (BS21) |
| Установка | Вертикальное; соединение угловое |
| Опции | Встроенный фильтр |
| Пропускная способность, кг/ч | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Тип | DN | Перепад давления, бар | |||||||||||
| 0,2 | 0,3 | 0,5 | 1 | 2 | 1,5 | 3 | 4 | 6 | 8 | 10 | 13 | ||
| TH21SS | 1/2" | 45 | 55 | 70 | 95 | 125 | 135 | 180 | 200 | 270 | 315 | 330 | 360 |
*Пропускная способность представлена для температуры конденсата на 10 °C ниже температуры насыщения (стандартная капсула тип – S). Дополнительно могут быть поставлены капсулы тип – H (переохлаждение конденсата 5 °C), тип – L (переохлаждение конденсата 30 °C).

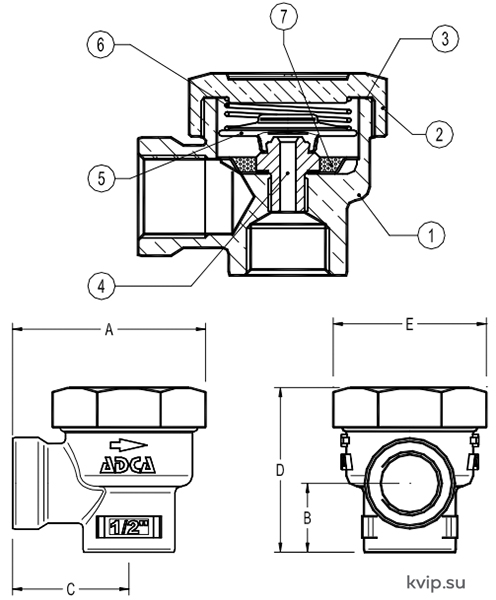

| Габаритные размеры, мм | ||||||
|---|---|---|---|---|---|---|
| DN | A | B | C | D | E | Масса, кг |
| 1/2" | 63 | 22,5 | 38 | 54 | 50 | 0,5 |
| Спецификация материалов | ||
|---|---|---|
| № | Наименование | Материал |
| 1 | Корпус | Латунь EN12165/CuZn39Pb2 |
| 2 | Крышка | Латунь EN12165/CuZn39Pb2 |
| 3 | *Уплотнение | Нерж. сталь/Графит |
| 4 | *Седло | AISI304/1.430 |
| 5 | *Капсула | Нержавеющая сталь |
| 6 | *Фильтр | AISI302/1.430 |
| 7 | *Пружина | AISI304/1.430 |
*Поставляемый ремнабор (под заказ)
