Описание AYVAZ TKK-2Y конденсатоотводчика термостатического
Термостатические конденсатоотводчики TKK-2Y производства «Ayvaz» обладают высокой устойчивостью к коррозии и гидроударам, обеспечивают удаление конденсата и неконденсируемых газов при температуре ниже температуры насыщения пара на постоянную величину. Подробнее о том, как выбрать конденсатоотводчик, читайте в статье на нашем сайте.Отличие термостатических конденсатоотводчиков TKK-2Y производства «Ayvaz» заключается в наличии легко очищающегося фильтра Y-типа в корпусе из кованой стали (остальные внутренние детали из нержавеющей стали). В зависимости от указываемых в заявке требований все термостатические конденсатоотводчики TKK-2Y комплектуются 3 различными капсулами. При возникновении в системе большого противодавления находящийся внутри шарик из нержавеющей стали выступает в роли обратного клапана, который предотвращает попадание конденсата в паровую линию.
Термостатические конденсатоотводчики TKK-2Y производства «Ayvaz» могут эффективно и продолжительно работать при установке на трубопроводе в любом положении. Для проведения технического обслуживания и замены конденсатоотводчиков соответствующая запорная арматура должна быть установлена в безопасное положение. О том, как правильно установить конденсатоотводчик на паропровод, Вы сможете узнать в нашей статье.
Применение AYVAZ TKK-2Y конденсатоотводчика термостатического
- Трубопроводные трассы;
- Сушильные установки;
- Прессы;
- Паровые спутники;
- Гладильное оборудование.
Описание работы AYVAZ TKK-2Y конденсатоотводчика термостатического
Принцип действия термостатического конденсатоотводчика основан на разности температур пара и конденсата. Рабочим элементом термостатического конденсатоотводчика является капсула с расположенным в нижней части седлом, выполняющим функцию запорного механизма. Капсула закреплена в корпусе конденсатоотводчика, причем диск расположен непосредственно над седлом на выходе из конденсатоотводчика. Узнать о том, как обозначается конденсатоотводчик на схеме, Вы сможете в нашей статье.В холодном состоянии между диском капсулы и седлом существует зазор, позволяющий конденсату, воздуху и неконденсируемым газам беспрепятственно выходить из конденсатоотводчика. При нагреве специальный наполнитель в капсуле расширяется, воздействуя на диск, который при расширении опускается на седло, препятствуя выходу пара. Данный тип конденсатоотводчика помимо отвода конденсата позволяет так же удалять из системы воздух и газы, то есть может использоваться в качестве воздухоотводчика для паровых систем.
Особенности
Корпус и крышка | Кованая сталь |
Фильтр | Нерж. сталь AISI 304 |
Внутренние части и капсула | Нерж. сталь AISI 304 |
Присоединение | Резьбовое, фланцевое, под приварку |
Положение установки | Горизонтальное/вертикальное |
Установка AYVAZ TKK-2Y конденсатоотводчика термостатического
TKK-2Y может быть установлен на трубопроводе как вертикально, так и горизонтально. Убедитесь, что температура и давление линии входят в диапазон рабочих нагрузок оборудования, что конденсатоотводчик установлен в соответствии с направлением конденсатного потока (указано на корпусе конденсатоотводчика). Если конденсат после конденсатоотводчика отводится в атмосферу, необходимо предусмотреть специальные меры по обеспечению безопасности, так как температура конденсата составляет порядка 100°С.Технические характеристики
Максимальное рабочее давление | 32 бар |
Максимальная рабочая температура | 250°С |
Максимально допустимый перепад | 22 бар |
График пропускной способности AYVAZ TKK-2Y конденсатоотводчика термостатического
Красная линия: конденсат отводится с температурой ниже на 10°С температуры насыщения при заданном давлении;
Голубая линия: конденсат отводится с температурой ниже на 20°С температуры насыщения при заданном давлении.

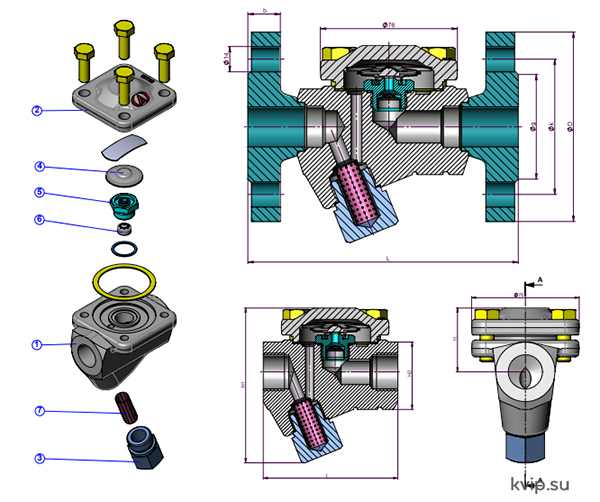

Конструкция AYVAZ TKK-2Y конденсатоотводчика термостатического
№ | Наименование | Материал исполнения |
1 | Корпус | Кованая сталь |
2 | Крышка | Кованая сталь |
3 | Сбросной болт | Нерж. сталь AISI 304 |
4 | Термостатическая капсула | Нержавеющая сталь |
5 | Седло клапана | Нерж. сталь AISI 304 |
6 | Обратный клапан | Нерж. сталь AISI 304 |
7 | Сетка фильтра | Нерж. сталь AISI 304 |
Вес, кг
|
|
---|---|
1/2" | 2 |
3/4" | 2 |
1" | 1.95 |
ДУ 15 | 3.7 |
ДУ 20 | 4.2 |
ДУ 25 | 4.7 |
Габаритные размеры AYVAZ TKK-2Y конденсатоотводчика термостатического
Габаритные размерыРазмер | Код | Фланцевое присоединение | Размер | Код | Резьбовое присоединение | ||||||||
ØD(mm) | Øk(mm) | Øg(mm) | Øixn(mm) | b(mm) | l(mm) | H | H1 | H2 | l | ||||
ДУ15 | 703100102000 | 95 | 65 | 45 | Ø14x4 | 16 | 150 | 1/2" | 703100101000 | 45 | 97 | 40 | 95 |
ДУ20 | 703100102001 | 105 | 75 | 58 | Ø14x4 | 18 | 150 | 3/4" | 703100101001 | 45 | 97 | 40 | 95 |
ДУ25 | 703100102002 | 115 | 85 | 68 | Ø14x4 | 18 | 160 | 1" | 703100101002 | 45 | 97 | 40 | 95 |
