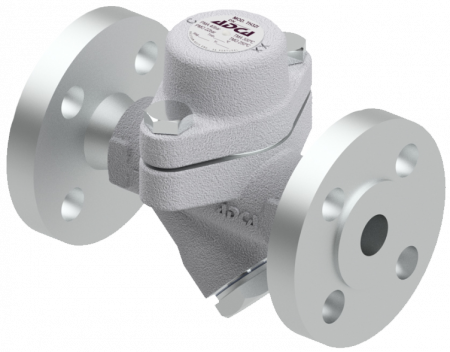

Описание ADCA TН32i конденсатоотводчика термостатического
Конденсатоотводчики термостатические ADCA TH32I – компактные и надежные конденсатоотводчики. Типовым применением является применение на варочных котлах, стерилизаторах, пищевых или прачечных агрегатах, а также использование для автоматического отвода воздуха из паровых систем.Читайте в наших статьях:
Куда пропали регуляторы давления с рынка?
Как конденсатоотводчики TLV закрепились на рынке?
Кто из Российских производителей способен заменить Danfoss
Основные свойства ADCA TН32i конденсатоотводчика термостатического
- Обеспечивает плавный и постоянный отвод конденсата;
- Конденсат отводится переохлажденным, в зависимости от типа капсулы, на величину от 5 °C до 30 °C ниже температуры насыщения;
- Автоматический отвод воздуха;
- Может применяться на умеренно перегретом паре;
- Имеет встроенный фильтр.
Технические характеристики ADCA TН32i конденсатоотводчика термостатического
| Типоразмер, DN | 1/2″ – 1″; DN 15 мм – DN 25 мм |
|---|---|
|
Номинальное давление, PN |
40 бар |
| Рабочая среда | Насыщенный пар |
| Материал исполнения | Нержавеющая сталь |
| Присоединения |
Внутреннее резьбовое ISO 7 Rp или NPT Фланцевое EN 1092-1 PN40 Фланцевое ASME B16.5 Класс 150 или 300 Сварное внахлест (SW) ASME 16.11 Сварное встык (BW) ASME 16.25 по запросу |
| Монтаж на трубопроводе | Вертикально или горизонтально, рекомендуется горизонтальная установка |
| Опции |
Исполнение со сниженной пропускной способностью; Исполнение со встроенным обратным клапаном (TH32Y-CK); BDV - клапан дренажный |
Ограничения по применению ADCA TН32i конденсатоотводчика термостатического
| Фланцевое присоединение PN 40 | Фланцевое присоединение Класс 150* | Фланцевое присоединение Класс 300* | Допустимая температура, °С |
|---|---|---|---|
| Допустимое давление, бар | |||
| 40,0 | 15,3 | 39,9 | 50 |
| 34,4 | 12,0 | 31,3 | 150 |
| 29,9 | 10,2 | 26,6 | 250 |
| 27,6 | 9,7 | 25,2 | 300 |
* В соответствии с EN 1092-1:2018
** В соответствии с EN 1759-1:2004.
Ограничения по номинальному давлению PN 40 или ниже в зависимости от типа присоединения. PN 40 подходит для резьбового соединения, сварного внахлест и встык.
Пропускная способность, кг/ч ADCA TН32i конденсатоотводчика термостатического
| Модель | Типоразмер, DN | Перепад давления, бар | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,2 | 0,3 | 0,5 | 1,0 | 1,5 | 2,0 | 3,0 | 4,0 | 6,0 | 8,0 | 10,0 | 13,0 | 15,0 | 20 | 22 | ||
| TH32I | 1/2" – 1"; DN 15 мм – DN 25 мм | 70 | 120 | 140 | 255 | 330 | 385 | 455 | 510 | 600 | 670 | 700 | 720 | 750 | 775 | 795 |
| TH32I LC | 1/2" – 1"; DN 15 мм – DN 25 мм | 45 | 55 | 70 | 95 | 125 | 135 | 180 | 200 | 270 | 315 | 330 | 360 | 370 | 405 | 415 |
Возможно исполнение с капсулами тип-H (-5 °C) и тип-L (-30 °C).
Пропускная способность для переохлажденного конденсата при температуре ниже насыщения пара на 20 °C в два-три раза выше.
Монтаж на трубопроводе ADCA TН32i Конденсатоотводчика термостатического
Вертикально или горизонтально, рекомендуется горизонтальная установка
Весогабаритные характеристики ADCA TН32i конденсатоотводчика термостатического
| Резьбовое присоединение / Сварное внахлест (SW) | PN 40 | Класс 150 | Класс 300 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Типоразмер, DN | А | В | С | D | Масса, кг | E | Масса, кг | E | Масса, кг | E | Масса, кг |
| 1/2″ – DN 15 мм | 95 | 59 | 95 | 65 | 1,6 | 150 | 3,2 | 150 | 2,7 | 150 | 3,5 |
| 3/4″ – DN 20 мм | 95 | 59 | 95 | 65 | 1,6 | 150 | 3,9 | 150 | 3,1 | 150 | 4,7 |
| 1″ – DN 25 мм | 95 | 65 | 95 | 65 | 1,8 | 160 | 4,7 | 160 | 4,3 | 160 | 5,9 |
Спецификация материалов ADCA TН32i конденсатоотводчика термостатического
| № | Наименование | Материал |
| 1 | Корпус | AISI 316L / 1.4404 |
| 2 | Крышка | AISI 316L / 1.4404 |
| 3 | Уплотнение* | Нержавеющая сталь / Графит |
| 4 | Клапан* | AISI304/1.4301 |
| 5 | Термостатический элемент* | Нержавеющая сталь |
| 6 | Фильтр* | AISI 304 / 1.4301 |
| 7 | Уплотнение* | Нержавеющая сталь / Графит |
| 8 | Крышка фильтра* | AISI 303 / 1.4305 |
| 9 | Болты | Нержавеющая сталь A2-70 |
