Описание AYVAZ SK-55 поплавкового конденсатоотводчика:
Поплавковые конденсатоотводчики SK-55 производства «Ayvaz» способны отводить постоянно изменяющееся количество конденсата при температуре насыщения пара. На работоспособность не влияют внезапные и значительные изменения перепада давлений. Рекомендуется устанавливать в системах, где требуется мгновенное удаление конденсата и не допускается его скопление в трубопроводной системе. Идеально подходят для систем с автоматической регулировкой температуры.Наряду с удалением конденсата через поплавковый клапан осуществляется отвод воздуха с помощью термостатической капсулы, установленной в корпусе конденсатоотводчика, что в свою очередь позволяет предотвратить возникновение гидроударов. Кроме этого, если по каким-то причинам поплавок вышел из строя и перестал функционировать, термостатическая капсула продолжает удаление конденсата, предотвращая его скопление в системе.
Читайте в наших статьях:
Кто из Российских производителей способен заменить Danfoss
Ждите, авось переведем или как банки РФ переводы выполняли
Принцип действия AYVAZ SK-55 поплавкового конденсатоотводчика:
Выпускной клапан конденсатоотводчика приводится в действие поплавком, соединенным с клапаном. Конденсат поступает в корпус конденсатоотводчика и, наполняя его, поднимает поплавок, при этом открывая выпускной клапан. При поступлении пара в конденсатоотводчик, уровень конденсата снижается, и выпускной клапан закрывается. Изначально, при пуске системы, в конденсатоотводчик поступает воздух, который удаляется в конденсатную линию через встроенный воздушник. Поплавковые конденсатоотводчики обеспечивают непрерывный отвод конденсата при температуре пара, поэтому этот тип конденсатоотводчиков оптимально подходит для теплообменных аппаратов с большими поверхностями теплообмена и интенсивным образованием больших объемов конденсата.Преимущества и недостатки AYVAZ SK-55 поплавкового конденсатоотводчика:
Преимущества поплавковых конденсатоотводчиков:- Работает автоматически. Идеально подходит для систем, где необходим непрерывный отвод конденсата сразу после его образования;
- Работает при низких давлениях. Конденсатоотводчик предназначен для работы в системах низкого давления, при этом имеет высокую пропускную способность по конденсату;
- Три типа отверстия клапана в зависимости от перепада давления(14,10 и 4). Это позволяет выбрать конденсатоотводчик наиболее соответствующий требованиям паровой системы;
- Встроенный фильтр. В некоторых моделях конденсатоотводчиков имеется встроенный сетчатый фильтр. Это позволяет экономить пространство, и уменьшить стоимость блока отвода конденсата, не используя дополнительный фильтр;
- Смотровое стекло. Встроенное смотровое стекло позволяет контролировать работу конденсатоотводчика.
- Могут быть повреждены при обмерзании, поэтому, при установке на улице, их необходимо теплоизолировать или устанавливать маленький термостатический конденсатоотводчик для дренажа поплавковой камеры в моменты остановок;
- Неустойчивы к гидроударам.
Рабочие характеристики AYVAZ SK-55 поплавкового конденсатоотводчика:
- Максимальное рабочее давление: 16 бар;
- Максимальное допустимое давление: 25 бар;
- Максимальная рабочая температура: 250°С;
- Максимально допустимый перепад (△Р): 4,5-10-14 бар.
Описание работы AYVAZ SK-55 поплавкового конденсатоотводчика:
Поплавковый конденсатоотводчик SK-55 предназначен для отведения конденсата посредством поплавкового механизма. Во время пуска системы, встроенный термостатический воздушник отводит скопившийся воздух и неконденсируемые газы. По мере прогрева системы, внутрь конденсатоотводчика попадает пар, капсула расширяется и закрывает клапан.По мере того, как конденсат заполняет корпус конденсатоотводчика, поплавок всплывает, открывая клапан и выпуская конденсат. Как только весь конденсат отводится, конденсатоотводчик наполняется паром. В это время поплавок опускается, закрывая клапан. Конструкция предусматривает постоянное наличие некоторого количества воды внутри конденсатоотводчика, образующей гидрозатвор. Это позволяет предотвратить наличие «пролетного пара».
Установка AYVAZ SK-55 поплавкового конденсатоотводчика:
Поплавковый конденсатоотводчик SK-55 устанавливается горизонтально. Проверьте правильность установки оборудования в соответствии с технической документацией. Убедитесь, что температура и давление линии входят в диапазон рабочих нагрузок оборудования. Удостоверьтесь, что конденсатоотводчик установлен в соответствии с направлением конденсатного потока, направление потока указано на корпусе конденсатоотводчика.Если направление не указано на корпусе и не отражено в технической документации, принято считать, что направление потока – справа налево. Если конденсат после конденсатоотводчиков отводится в атмосферу, необходимо предусмотреть специальные меры по обеспечению безопасности, так как температура конденсата составляет порядка 100°С. Над крышкой конденсатоотводчика должно быть как минимум 200 мм свободного расстояния для снятия крышки конденсатоотводчика и его обслуживания без снятия с линии.
График пропускной способности AYVAZ SK-55 поплавкового конденсатоотводчика:
Голубая линия ΔР 10 бар;
Черная линия ΔР 4,5 бар.

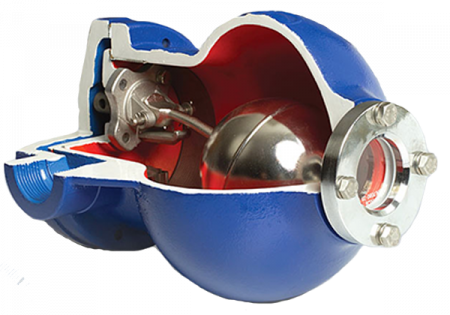

Конструкция AYVAZ SK-55 поплавкового конденсатоотводчика:
Спецификация деталей и материалов AYVAZ SK-55 поплавкового конденсатоотводчика:
Список деталей | ||
---|---|---|
No | Наименование | Материал исполнения |
1 |
Корпус |
Ковкий чугун GG-25 |
2 |
Поплавок |
Нерж. сталь AISI 304 |
3 |
Рычаг поплавка |
Нерж. сталь AISI 316 |
4 |
Уплотнение клапана |
Нерж. сталь AISI 304 |
5 |
Фильтр |
Нерж. сталь AISI 304 |
6 |
Термостатический воздушник |
Нерж. сталь AISI 304 |
7 |
Уплотнение крышки |
Графит |
8 |
Крышка |
Чугун GGG 66.25 |
9 |
Смотровое стекло |
Закаленное стекло |
Габаритные размеры AYVAZ SK-55 поплавкового конденсатоотводчика:
Габаритные размеры | |||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Размер |
Код |
Фланцевое присоединение |
Размер |
Код |
Резьбовое присоединение |
||||||||||||
D (mm) |
Øk (mm) |
Øg (mm) |
b (mm) |
Hole Size |
A (mm) |
B (mm) |
ØD1 (mm) |
L (mm) |
A (mm) |
B (mm) |
ØD (mm) |
ØD1 (mm) |
L (mm) |
||||
Ду 32 |
703200202031 |
140 |
100 |
78 |
20 |
Ø18x4 |
284.5 |
170 |
190 |
230 |
1 1/4" |
703200201081 |
284.5 |
170 |
190 |
68 |
230 |
Ду 40 |
703200202034 |
150 |
110 |
86 |
20 |
Ø18x4 |
284.5 |
170 |
190 |
230 |
1 1/2" |
703200201084 |
284.5 |
170 |
190 |
68 |
230 |
Ду 50 |
703200202037 |
165 |
125 |
102 |
20 |
Ø18x4 |
296.5 |
176 |
230 |
230 |
2" |
703200201087 |
284.5 |
170 |
230 |
80 |
230 |
