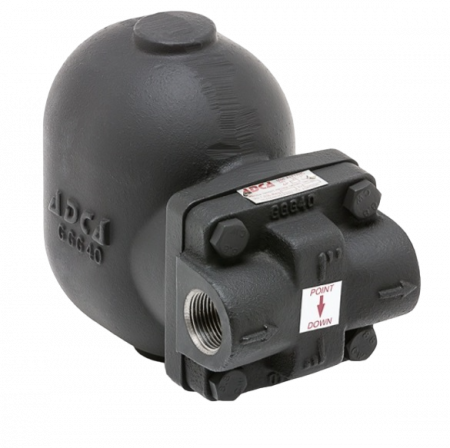

Описание ADCA FLT17HC (DN 1"HC - DN 25HC) Конденсатоотводчика поплавкового
ADCA FLT17HC – конденсатоотводчик со сферическим поплавком и встроенным термостатическим клапаном (для отвода воздуха и других неконденсируемых газов). Разработан для систем среднего и высокого давления. Типовое применение – теплообменное оборудование, емкости с паровой рубашкой и другие применения с непрерывным отводом конденсата. О правильной установке конденсатоотводчиков на паропровод читайте в нашей статье. Советы о том, как выбрать конденсатоотводчик, можно найти здесь.Может быть интересно:
- Кейс по подбору и доставке парового и пароконденсатного оборудования для деревообрабатывающего завода (в том числе ADCA FLT17HC DN 2"HC DN 50HC);
- ADCA FLT22S/TW DN 80-100 (углеродистая сталь), FLT22SS/TW DN 80-100 (нержавеющая сталь) – конденсатоотводчик поплавковый сдвоенный.
Основные свойства ADCA FLT17HC (DN 1"HC - DN 25HC) Конденсатоотводчика поплавкового
- Постоянный отвод конденсата;
- Конденсат отводится при температуре насыщения;
- Не подвержен влиянию резких изменений нагрузок и перепада давления.
| Опции | SLR – клапан для выпуска паровых пробок, встроенный фильтр |
| Рабочая среда | Насыщенный и перегретый пар |
| Исполнения | FLT17НС-4,5, FLT17НС-10, FLT17НС-14 |
| Типоразмеры | DN1"HC, DN25HС |
| Присоединение | Внутренняя резьба ISO7/1 Rp (BS21) |
|
Фланцевое EN 1092-2 PN16, ANSI |
|
| Установка | По умолчанию на горизонтальном трубопроводе, направление потока слева направо при виде на корпус – FLT17HC (L-R) |
Под заказ возможна поставка:
- установка на горизонтальном трубопроводе, направление потока справа налево (R-L);
- установка на вертикальном трубопроводе, направление потока сверху вниз (V).
| FLT17HC-4,5 | 4,5 бар |
| FLT17HC-10 | 10 бар |
| FLT17HC-14 | 14 бар |
| Фланцевый PN16* | Фланцевый ANSI 150 ** | Температура |
| Давление | Давление | |
| 16 бар | 15,4 бар | 100 °C |
| 15,5 бар | 14,6 бар | 150 °C |
| 14,7 бар | 13,8 бар | 200 °C |
| 13,9 бар | 12,1 бар | 250 °C |
Максимальное рабочее давление 14 бар. Максимальная рабочая температура 198 °C.
* в соответствии c EN1092–2:2000
** в соответствии с EN1759–1:2004
Характеристики PN16 и ниже зависят от типа присоединения. Характеристики резьбового конденсатоотводчика соответствуют PN16.
| Тип | DN | Перепад давления, бар | ||||||||||||
| 0,5 | 1 | 1,5 | 2 | 3 | 4,5 | 6 | 7 | 8 | 9 | 10 | 12 | 14 | ||
| FLT17HC-4,5 | 1"-25HC | 900 | 1250 | 1450 | 1700 | 2010 | 2400 | |||||||
| FLT17HC–10 | 1"-25HC | 450 | 620 | 790 | 880 | 1100 | 1250 | 1500 | 1600 | 1700 | 1750 | 1800 | ||
| FLT17HC–14 | 1"-25HC | 340 | 435 | 530 | 600 | 610 | 850 | 990 | 1100 | 1190 | 1240 | 1300 | 1350 | 1380 |
| Резьбовой | EN PN16 | ANSI 150 | ||||||||||
| DN | A | B | C | D | Е | Масса, кг | F | G | Масса, кг | F | G | Масса, кг |
| 25-1" | 120 | 195 | 80 | 190 | 110 | 9 | 160 | 248 | 11,3 | 160 | 248 | 10,9 |
Под заказ может быть поставлена версия DN 32–11/4" с размерами: A=190, F=230 mm.
| № п/п | Наименование | Материал |
| 1 | Корпус | GJS-400-15 / 0.7040 |
| 2 | крышка | GJS-400-15 / 0.7040 |
| 3 | *Прокладка | Металлизированный графит |
| 4 | *Седло | AISI 410 / 1.4006 |
| 5 | *Клапан | AISI 440C / 1.4125 |
| 6 | *Рычаг | AISI 304 / 1.4301 |
| 7 | *Поплавок | AISI 304 / 1.4301 |
| 8 | *Термостатический клапан | Нерж. сталь (биметалл) |
| 9 | Болт | Сталь 8.8 |
| 10 | **Фильтр | AISI 304 / 1.4301 |
* поставляемый ремнабор (под заказ)
** опция
Фотографии ADCA FLT17HC (DN 1"HC - DN 25HC) Конденсатоотводчика поплавкового
Фото наклейки и шилдика на конденсатоотводчике.
Табличка на конденсатоотводчике FLT 17 HC.
Поплавковый конденсатоотводчик ADCA FLT HC, вид с торца, можно наблюдать пластмассовую пробку входа конденсатоотводчика.
