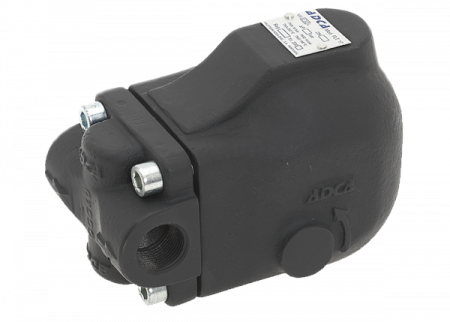

Описание ADCA FLT17LC DN15-20 конденсатоотводчика поплавкового
ADCA FLT17LC - конденсатоотводчик со сферическим поплавком и встроенным термостатическим клапаном (для отвода воздуха и других неконденсируемых газов). Разработан для систем среднего и высокого давления. Типовое применение – теплообменное оборудование, емкости с паровой рубашкой и другие применения с непрерывным отводом конденсата.Читайте в наших статьях:
Куда пропали регуляторы давления с рынка?
Как конденсатоотводчики TLV закрепились на рынке?
Кто из Российских производителей способен заменить Danfoss
Основные свойства ADCA FLT17LC DN15-20 конденсатоотводчика поплавкового
Постоянный отвод конденсата. Конденсат отводится при температуре насыщения. Не подвержен влиянию резких изменений нагрузок и перепада давления. Подробнее о том, как правильно установить конденсатоотводчик на паропровод, читайте в статье на нашем сайте.
|
Свойства |
|
|---|---|
|
Опции: |
SLR - клапан для выпуска паровых пробок |
|
Рабочая среда: |
Насыщенный или перегретый пар |
|
Исполнения: |
FLT17LC-4.5, FLT17LC-10, FLT17LC-14 |
|
Типоразмеры: |
DN 1/2"-DN 3/4"; DN15-DN20 |
|
Присоединение: |
Внутренняя резьба ISO7/1 Rp (BS21) фланцевое EN 1092-2 PN16, ANSI |
| Установка: | По умолчанию на горизонтальном трубопроводе, направление потока справа налево при виде на корпус - FLT17 (R-L) |
Под заказ возможна поставка:
- установка на горизонтальном трубопроводе, направление потока слева направо (L-R);
- установка на вертикальном трубопроводе, направление потока сверху вниз (V).
Технические характеристики
| Фланцевый PN16* | Фланцевый ANSI 150** | Температура |
| Давление | Давление | Давление |
| 16 bar | 15.4 bar | 100°С |
| 15.5 bar | 14.6 bar | 150°С |
| 14.7 bar | 13.8 bar | 200°С |
| 13.9 bar | 12.1 bar | 250°С |
Максимальное рабочее давление 14 бар
Максимальная рабочая температура 198°С
*в соответствии с EN1092-2:2000
** в соответствии с EN1759-1:2004
характеристики PN16 и ниже зависят от типа присоединения. Характеристики резьбового конденсатоотводчика соответствуют PN16.
Максимальный перепад давления:
- FLT17LC-4.5: 4.5 bar;
- FLT17LC-10: 10 bar;
- FLT17LC-14: 14 bar.
Пропускная способность, кг/ч
|
Тип |
DN | Перепад давления | ||||||||||||
| 0,5 | 1 | 1,5 | 2 | 3 | 4,5 | 6 | 7 | 8 | 9 | 10 | 12 | 14 | ||
| FLT17LC-4.5 |
15-20 |
200 | 280 | 320 | 360 | 400 | 495 | |||||||
| FLT17LC-10 |
15-20 |
110 | 140 | 175 | 190 | 230 | 280 | 300 | 330 | 350 | 390 | 405 | ||
| FLT17LC-14 |
15-20 |
70 | 100 | 120 | 140 | 155 | 190 | 210 | 220 | 225 | 230 | 260 | 280 | 300 |
| Габаритные размеры, мм | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Резьбовой | EN PN16 | ANSI 150 | |||||||||||||||||||||||
| DN | A | B | C | D | МАССА, кг | F | МАССА, кг | F | МАССА, кг | ||||||||||||||||
| 15-1/2' | 95 | 160 | 23 | 100 | 3.5 | 150 | 5.0 | 150 | 4.5 | ||||||||||||||||
| 20-3.4" | 95 | 160 | 23 | 100 | 3.5 | 150 | 5.5 | 150 | 4.7 | ||||||||||||||||
Спецификация материалов
| № п/п | Наименование | Материал |
| 1 | корпус |
GJS-400-15 / 0.7040 |
| 2 | крышка |
GJS-400-15 / 0.7040 |
| 3 | *прокладка | Металлизированный графит |
| 4 | *седло | AISI 410 / 1.4006 |
| 5 | *клапан |
AISI 440C / 1.4125 |
| 6 | *рычаг | AISI 304 / 1.4301 |
| 7 | *поплавок | AISI 304 / 1.4301 |
| 8 | *термостатический клапан | Нерж. сталь (биметалл) |
| 9 | болт | Сталь 8.8 |
