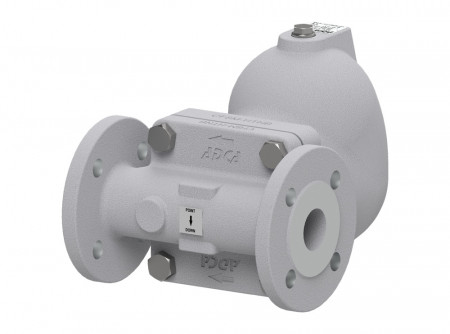

Описание поплавкового конденсатоотводчика ADCA FA45.3
Конденсатоотводчики поплавковые ADCA FA45.3 специально разработаны для отвода конденсата в системах сжатого воздуха и других газов.
Типовым применением является установка на до охладительном оборудовании, сепараторах, ресиверах компрессоров и использование для дренажа магистральных и вспомогательных трубопроводов сжатого воздуха.
Конденсатоотводчики для сжатого воздуха отличает удобство монтажа за счет простого изменения направления потока, легкость эксплуатации, а также высокая надежность.
Наличие большого количества опций позволяет расширить функциональные возможности.
Рабочая среда – сжатый воздух и другие газы. Совместимые с материалами конструкции.
Монтаж на трубопроводе – горизонтально или вертикально. Установка под углом вертикально или горизонтально.

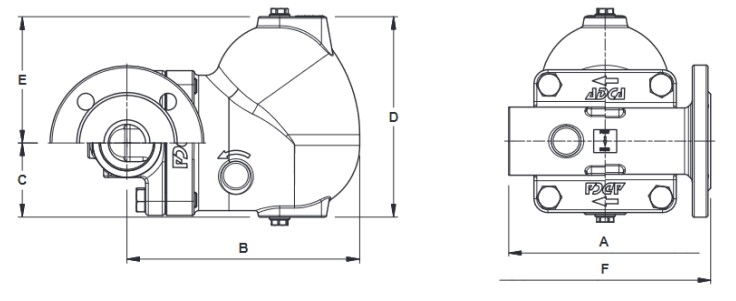

| Типоразмер, DN | резьбовое присоединение/сварное внахлест (SW) | PN40 | класс 150 | класс 300 | ||||||||||||
| A | B | C | D | E | H* | масса, кг | F | B | масса, кг | F | B | масса, кг | F | B | масса, кг | |
| 11/2"-DN40 мм | 210 | 250 | 80 | 215 | 136 | 3/8" | 18,9 | 230 | 250 | 21,7 | 230 | 250 | 20,2 | 230 | 250 | 21,5 |
| 2"-DN50 мм | 210 | 250 | 80 | 215 | 136 | 3/8" | 18,2 | 230 | 250 | 23,6 | 230 | 250 | 21,5 | 230 | 250 | 23,2 |
Технические характеристики поплавкового конденсатоотводчика ADCA FA45.3
| Типоразмер, DN | 11/2"-2"; DN40-50 мм |
|---|---|
| Номинальное давление, PN | 40 бар |
| Максимальный перепад давления, ▲P | FA45.3-4,5-4,5 бар; FA45.3-10-10 бар; FA45.3-14-14 бар; FA45.3-21-21 бар; FA45.3-32-32 бар |
| Рабочая среда | Сжатый воздух и другие газы, совместимые с материалами конструкции |
| Материал исполнения | Нержавеющая сталь |
| Присоединения | Внутреннее резьбовое ISO7 RP или NPT; фланцевое EN 1092-1 PN40; фланцевое ASME B16.5 класс 150 или 300; сварное внахлест (SW) ASME 16.11 |
| Монтаж на трубопроводе | Горизонтально или вертикально |
| ОПЦИИ | Дополнительные соединения для удаления воздуха и дренажа: BDV - клапан дренажный ручной, AFZ - клапан защиты от размораживания автоматический, FLL - устройство для принудительного открытия (рычаг подъема поплавка) |
| Фланцевое присоединение PN40/класс 300* | Фланцевое присоединение класс 150** | Допустимая температура,ºC |
| Допустимое давление , бар | ||
| 40,0 | 16,0 | 100 |
| 33,7 | 13,6 | 200 |
| 31,8 | 12,0 | 250 |
| 29,7 | 10,2 | 300 |
| № | Наименование | Материал |
|---|---|---|
| 1 | Корпус | A351 CF8M / 1.4408 |
| 2 | Крышка | A351 CF8M / 1.4408 |
| 3 | Уплотнение* | Нержавеющая сталь / Графит |
| 4 | Седло* | AISI 410 / 1.4006 |
| 4А | Пластина | AISI 316 / 1.4401 |
| 5 | Уплотнение* | Графит |
| 6 | Клапан* | AISI 440C / 1.4125 |
| 7 | Рычаг* | AISI 304 / 1.4301 |
|
8 |
Поплавок* | AISI 304 / 1.4301 |
| 10 | Болты | Нержавеющая сталь A2-70 |
| 11 | Соединения для дополнительных устройств | AISI 316L / 1.4404 |
| 12 | Уплотнение** | Медь; AISI 304 / 1.4301 |
| 31 | Механизм рычага | AISI 303 / 1.4305;AISI 304 / 1.4301;AISI 316L / 1.4404 |
| 32 | Уплотнение | Графит |
| 33 | Рычаг | Пластик |
| 51 | Дренажный клапан (для ручного дренирования поплавковой камеры) | AISI 303 / 1.4305;AISI 316L / 1.4404 |
| 61 | Автоматический клапан защиты от размораживания | AISI 303 / 1.4305;AISI 316L / 1.4404 |
Основные свойства поплавкового конденсатоотводчика ADCA FA45.3
- Высокая пропускная способность;
- Не подвержены влиянию резких изменений нагрузок и перепадов давления;
- Направление потока может быть легко изменено путем поворота корпуса в отношении поплавкового механизма и крышки;
- Большой выбор различных дополнительных функциональных опций.
| Модель | Типоразмер, DN | Перепад давления, бар | ||||||||||||
| 0,5 | 1 | 1,5 | 2 | 4,5 | 7 | 10 | 12 | 14 | 16 | 21 | 25 | 32 | ||
| FA45.3-4,5 | 11/2"-2"; DN40-50мм | 995 | 1450 | 1710 | 2000 | 2990 | /// | /// | /// | /// | /// | /// | /// | /// |
| FA45.3-10 | 505 | 720 | 850 | 1010 | 1600 | 1890 | 2300 | /// | /// | /// | /// | /// | /// | |
| FA45.3-14 | 370 | 520 | 610 | 735 | 1150 | 1430 | 1620 | 1750 | 1980 | /// | /// | /// | /// | |
| FA45.3-21 | 305 | 430 | 515 | 600 | 900 | 1160 | 1430 | 1590 | 1620 | 1760 | 1995 | /// | /// | |
| FA45.3-32 | 175 | 230 | 290 | 340 | 505 | 625 | 745 | 815 | 900 | 955 | 1125 | 1250 | 1480 | |
Основные размеры клапана – 11/2" - 2", DN40 мм - DN50 мм;
Материал – нержавеющая сталь;
Максимальное рабочее давление – 32 бар;
Максимальная рабочая температура – 250ºC.
Опции:
- Уплотнение металл-по-металлу;
- Дополнительные соединения для удаления воздуха и дренажа;
- BDV – Клапан дренажный ручной;
- AFZ – Клапан защиты от размораживания автоматический;
- FLL – Устройство для принудительного открытия (рычаг подъема поплавка).
