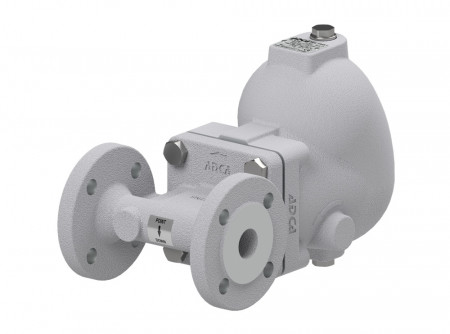

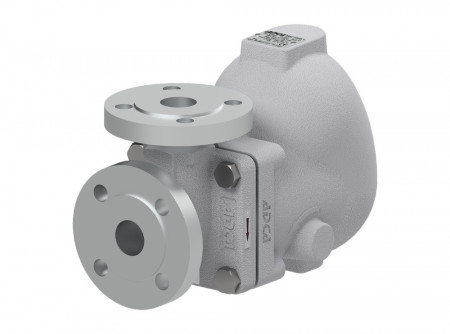

Описание ADCA FA45.1 поплавкового конденсатоотводчика
Конденсатоотводчики поплавковые ADCA FA45.1 специально разработаны для отвода конденсата в системах сжатого воздуха и других газов.Типовым применением является установка на до охладительном оборудовании, сепараторах, ресиверах компрессоров и использование для дренажа магистральных и вспомогательных трубопроводов сжатого воздуха.
Конденсатоотводчики для сжатого воздуха отличает удобство монтажа за счет простого изменения направления потока, легкость эксплуатации, а также высокая надежность.
Наличие большого количества опций позволяет расширить функциональные возможности.
Рабочая среда - жатый воздух и другие газы, совместимые с материалами конструкции.
Монтаж на трубопроводе горизонтально или вертикально. Установка под углом вертикально или горизонтально.
Читайте в наших статьях:
Кто из Российских производителей способен заменить Danfoss
Как конденсатоотводчики TLV закрепились на рынке
Стандартная и угловая конструкции
Монтажное исполнение
Технические характеристики
Спецификация материалов | ||
№ | Наименование | Материал |
1 | Корпус (линейная фланцевая конструкция) | A351 CF8M / 1.4408 |
Корпус (линейная резьбовая конструкция) | AISI 316L / 1.4404 | |
Корпус (угловая конструкция) | AISI 316L / 1.4404 | |
2 | Крышка | A351 CF8M / 1.4408 |
3 | Уплотнение* | Нержавеющая сталь / Графит |
4 | Седло* | AISI 303 / 1.4305 |
5 | Уплотнение* | Медь |
6 | Клапан* | AISI 316 / 1.4401; Viton |
7 | Рычаг* | AISI 304 / 1.4301 |
8 | Поплавок* | AISI 304 / 1.4301 |
9 | Заглушка | AISI 316L / 1.4404 |
9.1 | Уплотнение | Медь |
10 | Болты | Нержавеющая сталь A2-70 |
11 | Соединения для дополнительных устройств | AISI 316L / 1.4404 |
12 | Уплотнение** | Медь; AISI 304 / 1.4301 |
31 | Механизм рычага | AISI 303 / 1.4305;AISI 304 / 1.4301;AISI 316L / 1.4404 |
32 | Уплотнение | Графит |
33 | Рычаг | Пластик |
51 | Дренажный клапан (для ручного дренирования поплавковой камеры) | AISI 303 / 1.4305;AISI 316L / 1.4404 |
61 | Автоматический клапан защиты от размораживания | AISI 303 / 1.4305;AISI 316L / 1.4404 |
- Высокая пропускная способность;
- Не подвержены влиянию резких изменений нагрузок и перепадов давления;
- Направление потока может быть легко изменено путем поворота корпуса в отношении поплавкового механизма и крышки;
- Большой выбор различных дополнительных функциональных опций.
Модель | Типоразмер | Перепад давления, бар | ||||||||||||
0,5 | 1 | 1,5 | 2 | 4,5 | 7 | 10 | 12 | 14 | 16 | 21 | 25 | 32 | ||
FA45.1-4,5 |
1"; DN 25 мм |
941 | 1330 | 1630 | 1882 | 2823 | - | - | - | - | - | - | - | - |
FA45.1-10 |
1"; DN 25 мм |
597 | 845 | 1035 | 1195 | 1793 | 2237 | 2674 | - | - | - | - | - | - |
FA45.1-14 |
1"; DN 25 мм |
455 | 644 | 788 | 910 | 1366 | 1704 | 2036 | 2231 | 2409 | - | - | - | - |
FA45.1-21 |
1"; DN 25 мм |
242 | 342 | 419 | 484 | 726 | 906 | 1366 | 1704 | 2036 | 2231 | 2409 | - | - |
FA45.1-32 |
1"; DN 25 мм |
177 | 251 | 308 | 355 | 533 | 665 | 795 | 871 | 941 | 1006 | 1152 | 1257 | 1423 |
- Основные размеры клапана – 1", DN25 мм;
- Материал нержавеющая сталь;
- Максимальное рабочее давление – 32 бар;
- Максимальная рабочая температура – 250 ºC.
- Уплотнение металл-по-металлу;
- Дополнительные соединения для удаления воздуха и дренажа;
- BDV – Клапан дренажный ручной;
- AFZ – Клапан защиты от размораживания автоматический;
- FLL – Устройство для принудительного открытия (рычаг подъема поплавка).
