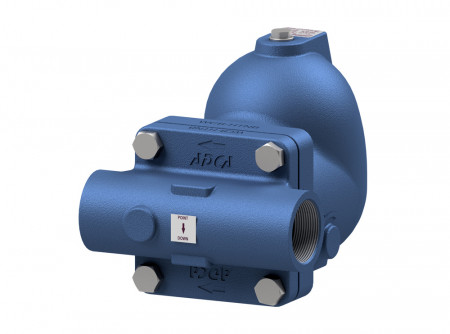

Описание ADCA FA35.3 поплавкового конденсатоотводчика
Конденсатоотводчики поплавковые ADCA FA35.3 специально разработаны для отвода конденсата в системах сжатого воздуха и других газов.Типовым применением является установка на до охладительном оборудовании, сепараторах, ресиверах компрессоров и использование для дренажа магистральных и вспомогательных трубопроводов сжатого воздуха.
Конденсатоотводчики для сжатого воздуха отличает удобство монтажа за счет простого изменения направления потока, легкость эксплуатации, а также высокая надежность.
Наличие большого количества опций позволяет расширить функциональные возможности.
Рабочая среда - жатый воздух и другие газы, совместимые с материалами конструкции.
Монтаж на трубопроводе горизонтально или вертикально. Установка под углом вертикально или горизонтально.
Читайте в наших статьях:
Кто из Российских производителей способен заменить Danfoss
Как конденсатоотводчики TLV закрепились на рынке
Стандартная и угловая конструкции
Монтажное исполнение
Технические характеристики
| Спецификация материалов | ||
| № | Наименование | Материал |
| 1 | Корпус (линейная фланцевая конструкция) | A216 WCB / 1.0619 |
| 2 | Крышка | A216 WCB / 1.0619 |
| 3 | Уплотнение* | Нержавеющая сталь / Графит |
| 4 | Седло* | AISI 410 / 1.4006 |
| 4А | Пластина | AISI 316 / 1.4401 |
| 5 | Уплотнение* | Графит |
| 6 | Клапан* | AISI 440C / 1.4125 |
| 7 | Рычаг* | AISI 304 / 1.4301 |
| 8 | Поплавок* | AISI 304 / 1.4301 |
| 10 | Болты | Оцинкованная сталь |
| 11 | Соединения для дополнительных устройств | AISI 316L / 1.4404 |
| 12 | Уплотнение** | Медь; AISI 304 / 1.4301 |
| 31 | Механизм рычага | AISI 303 / 1.4305;AISI 304 / 1.4301;AISI 316L / 1.4404 |
| 32 | Уплотнение | Графит |
| 33 | Рычаг | Пластик |
| 51 | Дренажный клапан (для ручного дренирования поплавковой камеры) | AISI 303 / 1.4305;AISI 316L / 1.4404 |
| 61 | Автоматический клапан защиты от размораживания | AISI 303 / 1.4305;AISI 316L / 1.4404 |
- Высокая пропускная способность;
- Не подвержены влиянию резких изменений нагрузок и перепадов давления;
- Направление потока может быть легко изменено путем поворота корпуса в отношении поплавкового механизма и крышки;
- Большой выбор различных дополнительных функциональных опций.
| Модель | Типоразмер | Перепад давления, бар | ||||||||||||
| 0,5 | 1 | 1,5 | 2 | 4,5 | 7 | 10 | 12 | 14 | 16 | 21 | 25 | 32 | ||
| FA35.3-4,5 |
11/2" – 2", DN40 мм – DN50 мм |
995 | 1450 | 1710 | 2000 | 2990 | - | - | - | - | - | - | - | - |
| FA35.3-10 |
11/2" – 2", DN40 мм – DN50 мм |
505 | 720 | 850 | 1010 | 1600 | 1890 | 2300 | - | - | - | - | - | - |
| FA35.3-14 |
11/2" – 2", DN40 мм – DN50 мм |
370 | 520 | 610 | 735 | 1150 | 1430 | 1620 | 1750 | 1980 | - | - | - | - |
| FA35.3-21 |
11/2" – 2", DN40 мм – DN50 мм |
305 | 430 | 515 | 600 | 900 | 1160 | 1435 | 1590 | 1620 | 1760 | 1995 | - | - |
| FA35.3-32 |
11/2" – 2", DN40 мм – DN50 мм |
175 | 230 | 290 | 340 | 505 | 625 | 745 | 815 | 900 | 955 | 1125 | 1250 | 1480 |
- Основные размеры клапана - 11/2" – 2", DN40 мм – DN50 мм;
- Материал нержавеющая сталь;
- Максимальное рабочее давление – 32 бар;
- Максимальная рабочая температура – 250 ºC.
- Уплотнение металл-по-металлу;
- Дополнительные соединения для удаления воздуха и дренажа;
- BDV – Клапан дренажный ручной;
- AFZ – Клапан защиты от размораживания автоматический;
- FLL – Устройство для принудительного открытия (рычаг подъема поплавка).
