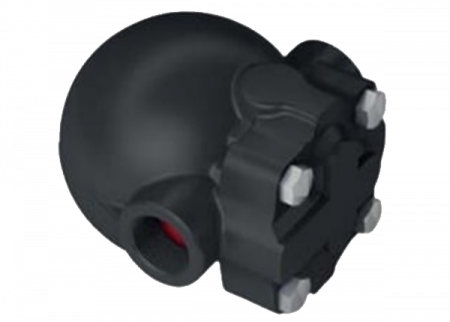

Описание Hels HSK-50 поплавкового конденсатоотводчика:
Hels HSK-50 - конденсатоотводчик на плаву со встроенным воздухоотводчиком. HSK-50 может быть установлен горизонтально, он непрерывно отводит конденсат и используется в условиях, когда требуется быстрый отвод конденсата. Сначала воздух из системы выпускается через термостатический воздушный клапан, а затем пар закрывает воздушный клапан. Когда конденсат проходит через конденсатоотводчик, срабатывает шаровой поплавок, открывающий главный клапан. Как только конденсат выпускается, пар поступает в конденсатоотводчик и закрывает главный клапан.Читайте в наших статьях:
Куда пропали регуляторы давления с рынка?
Как конденсатоотводчики TLV закрепились на рынке?
Кто из Российских производителей способен заменить Danfoss
Технические характеристики Hels HSK-50 поплавкового конденсатоотводчика:
|
Технические характеристики
|
|
|---|---|
| Номинальное давление | PN25 |
| PMA- Максимально допустимое давление (бар) | 25 |
| TMA- Максимально допустимая температура (° C) | 300 ° C, 18 бар |
| PMO- Максимальное давление на частокол (бар) | 25 |
| TMO- Максимальная температура обшивки (° C) | 275 ° C, 18 бар |
| PMX- Максимальный перепад давления (бар) | 4,5 -10-14 |
Список составляющих Hels HSK-50 поплавкового конденсатоотводчика:
|
Список составляющих
|
||
|---|---|---|
| 1 |
Крышка
|
St 37,2
|
| 2 |
Корпус
|
GGG 40,3
|
| 3 |
Капсула
|
AISI 304
|
| 4 |
Седло для капсулы
|
AISI 304
|
| 5 |
Поплавок
|
AISI 304
|
| 6 |
Группа главных клапанов
|
AISI 431
|
| 7 |
Прокладка крышки
|
Graphite
|
| 8 |
Болт
|
8,8
|
Пропускная способность Hels HSK-50 поплавкового конденсатоотводчика:
| Пропускная способность (кг/ч) | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Размеры | Перепад давления (бар) | |||||||||||||||
| 0,1 | 0,3 | 0,5 | 0,7 | 1 | 1,5 | 2 | 3 | 4,5 | 6 | 7 | 8 | 9 | 10 | 12 | 14 | |
| 1/2 - 3/4 4,5 Бар | 105 | 180 | 210 | 250 | 280 | 320 | 380 | 425 | 500 | --- | --- | --- | --- | --- | --- | --- |
| 1/2 - 3/4 10 Бар | 55 | 87 | 110 | 135 | 160 | 180 | 200 | 240 | 290 | 320 | 340 | 370 | 390 | 400 | --- | --- |
| 1/2 - 3/4 14 Бар | 38 | 60 | 75 | 88 | 102 | 120 | 145 | 180 | 200 | 220 | 230 | 250 | 270 | 280 | 290 | 310 |
| 1" 4,5 Бар | 300 | 450 | 550 | 605 | 700 | 780 | 890 | 1000 | 1220 | --- | --- | --- | --- | --- | --- | --- |
| 1" 10 Бар | 105 | 180 | 210 | 250 | 280 | 320 | 380 | 425 | 500 | 580 | 600 | 620 | 660 | 690 | --- | --- |
| 1" 14 Бар | 55 | 87 | 110 | 135 | 160 | 180 | 200 | 240 | 290 | 320 | 340 | 370 | 390 | 400 | 440 | 490 |
Размеры Hels HSK-50 поплавкового конденсатоотводчика:
| Вес | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Размер | А | В | С | D | E | H | G | K | L | L1 | W(кг) |
| 1/2 - 3/4 | --- | --- | --- | 147 | 55 | --- | 110 | --- | --- | 14 | 3,5 |
| 1" | 108 | --- | --- | 147 | 55 | --- | 110 | --- | --- | 5 | 4,5 |
| DN15 | 95 | 14 | 45 | --- | --- | 81 | 115 | 55 | 150 | --- | 4 |
| DN20 | 105 | 16 | 58 | --- | --- | 81 | 115 | 55 | 150 | --- | 8 |
| DN25 | 117 | 16 | 65 | --- | --- | 81 | 120 | 55 | 150 | --- | 8,2 |
PED Hels HSK-50 поплавкового конденсатоотводчика:
Поплавковый конденсатоотводчик HSK-50 отвечает требованиям директивы PED 97/23/EC по оборудованию, работающему под давлением. Подходит для использования с жидкостями Группы 2.Маркировка CE не может быть нанесена в соответствии со статьей 3.3.
