Описание Hels HSK-25 DN 1 1/2" ДУ40 поплавкового конденсатоотводчика:
Hels HSK-25 - поплавковый конденсатоотводчик с воздухоотводчиком. Конденсатоотводчики типа HSK-25 могут быть установлены в горизонтальном положении как с резьбой, так и с фланцами.Преимущества:
- Корпус и крышка Ковкий чугун (GGG40,3);
- Внутренние части выполнены из нержавеющей стали (AISI 304);
- Корпус : GGG40,3 Ковкий Чугун;
- Внутренние части и Поплавок : Нержавеющая сталь;
- Макс. Рабочее Давление : 16 Бар;
- Max. Рабочая Температура: 250 °C;
- Δ P : 4,5 / 10 /14 Бар.
- Теплообменники;
- Большие воздухонагреватели;
- Утюги;
- Сушильные установки;
- Прессовочные агрегаты;
- Емкости, печи.
Куда пропали регуляторы давления с рынка?
Как конденсатоотводчики TLV закрепились на рынке?
Кто из Российских производителей способен заменить Danfoss
Рабочие условия Hels HSK-25 поплавкового конденсатоотводчика с термостатическим воздухоотводом
|
Рабочие условия |
|||
|---|---|---|---|
| Максимальное Рабочее Давление | PMO | Бар | 14 |
| Максимальная Рабочая Температура | TMO | °C | 250 |
| Максимальный Перепад Давления | PMX | Бар | 4,5-10-14 |
| Корпус | |||
| Максимально допустимое давление | PMA | Бар | 16 |
| Максимально допустимая температура | TMA | °C | 250 |
Тип соединения:
ДУ32 — ДУ40 — ДУ50 Фланцевый
1 ¼« — 1 ½» — 2« Резьба BSP или NPT
Монтаж:
Определите направление потока жидкости и правильное монтажное положение. (Направление потока указано на корпусе)
PED Hels HSK-25 поплавкового конденсатоотводчика с термостатическим воздухоотводом
Поплавковый конденсатоотводчик HSK25 Отвечает требованиям директивы PED 97/23 / EC по оборудованию, работающему под давлением. Подходит для использования с жидкостями Группы 2.Маркировка CE не может быть нанесена в соответствии со статьей 3.3.

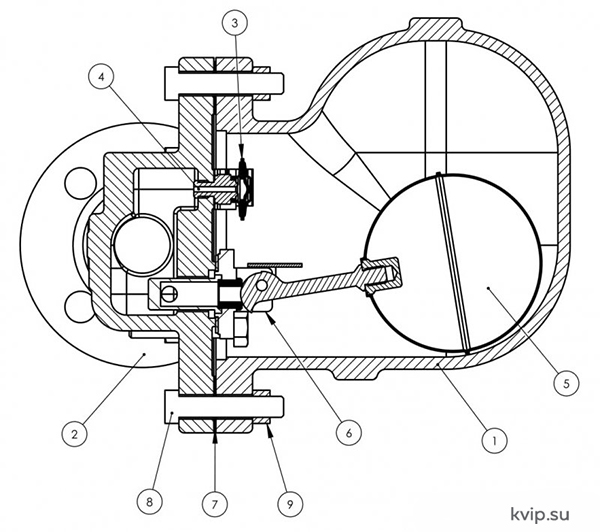

Спецификация материалов Hels HSK-25 поплавкового конденсатоотводчика:
_Р1.jpg "HSK-25 поплавковый конденсатоотводчик с термостатическим воздухоотводом (с высокой пропускной способностью)_Р1")
| Спецификация материалов | ||
|---|---|---|
| 1 | Крышка | GGG 40,3 |
| 2 | Корпус | GGG 40,3 |
| 3 | Капсула | AISI 304 |
| 4 | Седло для капсулы | AISI 304 |
| 5 | Поплавок | AISI 304 |
| 6 | Группа главных клапанов | AISI 431 |
| 7 | Прокладка крышки | Graphite |
| 8 | Болт | 8,8 |
| 9 | Гайка | 8,8 |

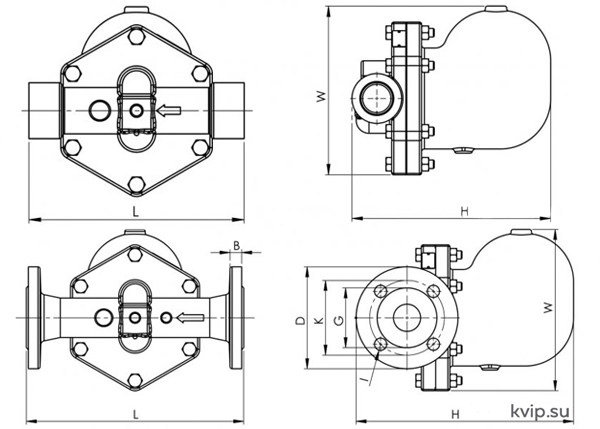

Размеры Hels HSK-25 резьбового и фланцевого поплавкового конденсатоотводчика:
_Р2.jpg "HSK-25 поплавковый конденсатоотводчик с термостатическим воздухоотводом (с высокой пропускной способностью)_Р2")
| Размеры | L | H | W | |
|---|---|---|---|---|
| Резьбовой |
1 1/4" |
270 |
280 |
238 |
|
1 1/2" |
||||
|
2" |
300 | 292 | 263 | |
|
Размеры |
L | H | W | D | K | G | I | B | |
|---|---|---|---|---|---|---|---|---|---|
| Фланцевый | ДУ32 | 320 | 315 | 238 | 140 | 100 | 78 | Ø18 | 17 |
| ДУ40 | 320 | 150 | 110 | 88 | |||||
| ДУ50 | 335 | 263 | 165 | 125 | 102 | ||||
Пропускная способность Hels HSK-25 поплавкового конденсатоотводчика:
| Пропускная способность (кг/ч) | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Размеры | Перепад давления (бар) | ||||||||||||
| 0,1 | 0,2 | 0,3 | 0,5 | 1 | 2 | 3 | 4 | 5 | 7 | 10 | 14 | ||
| ДУ32 & ДУ40 | 4,5 Бар | 950 | 1200 | 1420 | 1750 | 2300 | 2900 | 3500 | 3700 | 4600 | --- | --- | --- |
| 10 Бар | 660 | 720 | 1000 | 1200 | 1700 | 2100 | 2500 | 2700 | 3200 | 3700 | 4100 | --- | |
| ДУ50 | 4,5 Бар | 1140 | 1440 | 1704 | 2100 | 2760 | 3480 | 4200 | 4400 | 5500 | --- | --- | --- |
| 10 Бар | 810 | 1100 | 1300 | 1500 | 2100 | 2750 | 3200 | 3500 | 4000 | 4700 | 5100 | --- | |
| ДУ32& ДУ40 & ДУ50 | 14 Бар | 550 | 650 | 820 | 1050 | 1400 | 1800 | 2250 | 2500 | 2750 | 3100 | 3700 | 4200 |
