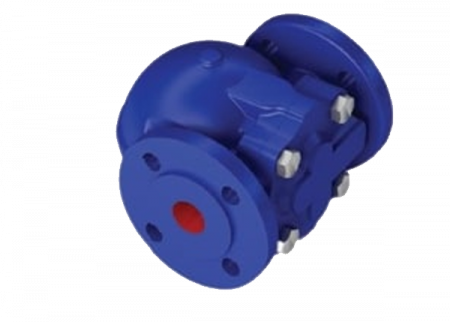

Hels HSK-20F поплавковый конденсатоотводчик

Структура материала Hels HSK-20F поплавкового конденсатоотводчика:

Корпус и крышка Hels HSK-20F: ковкий чугун GGG 40.3
внутренние компоненты: нержавеющая сталь AISI 304

Макс. пропускная способность Hels HSK-20F поплавкового конденсатоотводчика:

ду 15,20 до 500кг/час
ду 25 до 1200 кг/час

Область применения Hels HSK-20F поплавкового конденсатоотводчика:

теплообменники
паровое отопление
цистерны
осушительные барабаны
печи

Описание Hels HSK-20F поплавкового конденсатоотводчика:

Конденсатоотводчик поплавковый – энергосберегающее устройство, представляющее собой автоматический клапан. Основное назначение поплавкового конденсатоотводчика – удалять из системы конденсат, воздух и другие неконденсируемые газы, но задерживать пар до тех пор, пока он полностью не сконденсируется.

Принцип действия основан на разности плотности пара и конденсата. Пропорциональный сброс конденсата из системы зависит от уровня накопленного конденсата в системе, что обеспечивает надёжность и продолжение работы без прерывания. Конденсатоотводчик поплавковый рекомендуется устанавливать в системах не выдерживающих скопления конденсата, что идеально подходит для трубопроводов с автоматической регулировкой температуры. Вместе со сбросом конденсата с помощью поплавка, также происходим сброс воздуха с помощью термостатной капсулы, которая находится внутри корпуса, что в свою очередь позволяет обеспечить избежание гидроудара. Даже в случае поломки или не функционирования поплавка, термостатная капсула автоматически включается и продолжает сброс конденсата, чем предотвращает его скопление в системе (полный аналог ARI-ARMATUREN).

Поплавковый конденсатоотводчик HSK-20 с устройством отвода воздуха. Устанавливается в горизонтальном положении для потока как справа налево, так и слева направо. Вместе с тем, возможно применение и для вертикальных потоков. При оформлении заказа, необходимо указывать направление потока. Стандартный прибор по умолчанию настроен на поток справа налево.

Читайте в наших статьях:
Кто из Российских производителей способен заменить Danfoss
Ждите, авось переведем или как банки РФ переводы выполняли

Технические характеристики Hels HSK-20F поплавкового конденсатоотводчика:

Давление	до 1,6 МПа
Тип присоединения	муфтовое, фланцевое
Температура	до 250 C
Рабочая среда	пароводяная смесь

Эксплуатация Hels HSK-20F поплавкового конденсатоотводчика:

Конденсатоотводчик HSK-20 осуществляет непрерывный отвод конденсата и является предпочтительным для систем, в которых конденсат должен отводиться очень быстро. При запуске системы, включается и термостатический воздушник, который удаляет воздух из системы. Вслед за этим поступает пар, который закрывает термостатический воздушник. Как только конденсат доходит до конденсатоотводчика, поднимается поплавок, который открывает главный клапан, обеспечивающий отвод конденсата. Пар, достигающий конденсатоотводчика, опускает поплавок и закрывает главный клапан.

Монтаж Hels HSK-20F поплавкового конденсатоотводчика:

Перед осуществлением монтажа, изучите сведения по безопасности.
Проверьте максимальные значения давления и температуры. Если давление в системе превышает максимальное значение, предусмотренное для прибора, то необходимо принять меры безопасности по предотвращению избыточного давления. Определите направление потока жидкости и позицию монтажа. (Направление потока указано на корпусе).Снимите с прибора защитные заглушки. Если конденсат будет выводиться в атмосферу, то, с учетом того, что температура конденсата может достичь 100ºС, необходимо принять соответствующие меры безопасности. После монтажа и технического обслуживания убедитесь, что система работает в полной мере. Конденсатоотводчик может работать как в вертикальном положении – с направлением потока сверху вниз, так и в горизонтальном – с направлением справа налево и слева направо. Для извлечения крышки требуется пространство минимум 120 мм.

Рабочие условия Hels HSK-20F поплавкового конденсатоотводчика:

Номинальное давление	PN16
PMA – Максимально допустимое давление (бар)	16
TMA – Максимально допустимая температура (°C)	300
PMО – Максимальное рабочее давление (бар)	16
TMО – Максимальная рабочая температура (°C)	250
РМХ – Максимальный перепад давления (бар)	4,5-10-14

Список материалов Hels HSK-20F поплавкового конденсатоотводчика:

1	Крышка	GGG40.3
2	Винт для крышки
3	Прокладка для крышки	Чистый графит
4	Корпус	GGG40.3
5	Крепежный винт поплавка	Нержавеющая сталь
6	Прокладка для крепежного винта поплавка	Нержавеющая сталь
7	Втулка для держателя поплавка	Нержавеющая сталь
8	Поплавок, держатель поплавка	Нержавеющая сталь
9	Винт втулки для держателя поплавка	Нержавеющая сталь
10	Ось держателя поплавка	Нержавеющая сталь
11	Капсула	Хастеллой
12	Крепежный винт капсулы	Нержавеющая сталь
13	Пружина сжатия капсулы	Нержавеющая сталь
14	Нижний элемент термического блока	Нержавеющая сталь
15	Прокладка крепежного винта капсулы	Нержавеющая сталь

Запасные части Hels HSK-20F поплавкового конденсатоотводчика:

Группа элементов главного клапана и поплавок	5-6-7-9-8-3-10
Группа элементов воздушника	15-14-13-12-11
Прокладка крышки	3
Набор для комплексного технического обслуживания	3-5-6-7-8-9-10-11-12-13-14-15

Отвод Hels HSK-20F поплавкового конденсатоотводчика:

Вес
Соединение	Резьбовое	Фланцевое
Диаметр	1/2" - 3/4" - 1"	15 - 20 - 25
Вес	3/2" - 3/2" - 4,6	4,05 - 7,8 - 8,1

Размеры Hels HSK-20F поплавкового конденсатоотводчика:

Размер	А	Н	Н1	L
1/2"	110	168	75	145
3/4"
1"

Размер	А	Н	Н1	L	D	К	G	1	В
ДУ15	110	171	71	150	95	65	45	014	14
ДУ20					105	75	58		16
ДУ25				160	117	85	65		18

Пропускная способность (кг/ч) Hels HSK-20F поплавкового конденсатоотводчика:

Размеры	Перепад давления (БАР)
	0,1	0,3	0,5	0,7	1	1,5	2	3	4,5	6	7	8	9	10	12	14
1/2 - 3/4 4,5 бар	105	180	210	250	280	320	380	425	500
1/2-3/4 10 бар	55	87	110	135	160	180	200	240	290	320	340	370	390	400
1/2-3/4 14 бар	38	60	75	88	102	120	145	180	200	220	230	250	270	280	290	310
1" 4,5 бар	300	450	550	605	700	780	890	1000	1220
1" 10 бар	105	180	210	250	280	320	380	425	500	580	600	620	660	690
1" 14 бар	55	87	110	135	160	180	200	240	290	320	340	370	390	400	440	490
