Описание FLT32 DN40-50 конденсатоотводчика поплавкового из углеродистой стали

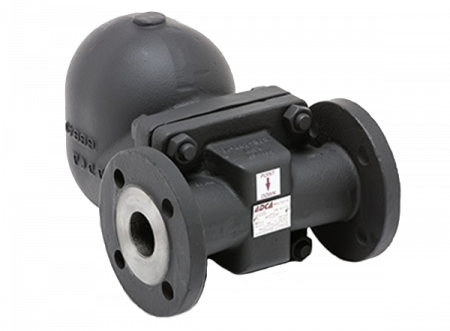

ADCA FLT32 - конденсатоотводчик со сферическим поплавком и встроенным термостатическим клапаном (для отвода воздуха и других неконденсируемых газов). Разработан для систем среднего и высокого давления. Типовое применение – теплообменное оборудование, емкости с паровой рубашкой и другие применения с непрерывным отводом конденсата.Читайте в наших статьях:
Куда пропали регуляторы давления с рынка?
Как конденсатоотводчики TLV закрепились на рынке?
Кто из Российских производителей способен заменить Danfoss
Основные свойства FLT32 DN40-50 конденсатоотводчика поплавкового из углеродистой стали
Постоянный отвод конденсата. Конденсат отводится при температуре насыщения. Не подвержен влиянию резких изменений нагрузок и перепада давления. Удаляет воздух (встроенный биметаллический воздухоотводчик).| Опции | SLR – клапан для выпуска паровых пробок, встроенный фильтр |
| Применение | Насыщенный или перегретый пар |
| Исполнения | FLT32-4,5, 10, 14 или 21 |
| Типоразмеры | DN11/2” - DN2”; DN40 – DN50 |
| Присоединение |
Внутренняя резьба ISO7/1 Rp (BS21) фланцевое EN 1092-1 PN40 или ANSI стандарт |
| Установка |
По умолчанию на горизонтальном трубопроводе, направление потока слева направо при виде на корпус - FLT32 (L-R) |
Под заказ возможна поставка:
- установка на горизонтальном трубопроводе, направление потока справа налево (R-L)
- установка на вертикальном трубопроводе, направление потока сверху вниз (V)
Максимальный перепад давления:
|
FLT32-4,5 |
4,5 бар |
|
FLT32-10 |
10 бар |
|
FLT32-14 |
14 бар |
|
FLT32-21 |
21 бар |
| Маркировка CE (PED - Европейская директива 97/23/EC) | |
|---|---|
| PN 40 | Category |
| DN25 - DN1" | 1 (Маркировка СЕ) |
| Технические характеристики | ||
|---|---|---|
| Фланцевый PN40/ANSI 300* | Фланцевый ANSI 150 ** | Температура |
| Давление | Давление | |
| 37,1 бар | 15,4 бар | 100 °C |
| 33,3 бар | 13,8 бар | 200 °C |
| 30,4 бар | 12,1 бар | 250 °C |
| 27,6 бар | 10,2 бар | 300 °C |
Максимальное рабочее давление 32 бар.
Максимальная рабочая температура 250 °C.
* в соответствии c EN1092–1:2007
** в соответствии с EN1759–1:2004
Характеристики PN40 и ниже, зависят от типа присоединения.
Характеристики конденсатоотводчика для присоединений, внутренняя резьба, а также сварка встык или внахлёст соответствуют PN40.
| Пропускная способность, кг/ч | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|
Перепад давления, бар | ||||||||||||||
| Тип | DN | 0,5 | 1 | 1,5 | 2 | 4,5 | 7 | 10 | 12 | 14 | 16 | 21 | ||||
| FLT32-4,5 | 40-50 | 2400 | 3400 | 3900 | 4500 | 7300 |
|
|
|
|
|
|
||||
| FLT32–10 | 40-50 | 1500 | 2000 | 2600 | 3000 | 4000 | 5400 | 6200 |
|
|
|
|
||||
| FLT32–14 | 40-50 | 950 | 1300 | 1600 | 1800 | 2600 | 3250 | 3900 | 4210 | 4950 |
|
|
||||
| FLT32–21 | 40-50 | 950 | 1300 | 1600 | 1800 | 2600 | 3250 | 3900 | 4210 | 4950 | 5000 | 5600 | ||||
| Габаритные размеры, мм | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Резьбовой | EN PN16/40 | ANSI 150 | ANSI 300 | ||||||||||||
| DN | A | B | C | D | E | Масса, кг | F | B | Масса, кг | F | B | Масса, кг | F | B | Масса, кг |
| 40-1 1/2" | 210 | 248 | 79 | 208 | 131 | 16,9 | 230 | 248 | 20,3 | 230 | 248 | 19,1 | 230 | 248 | 22,1 |
| 50-2" | 210 | 248 | 79 | 208 | 131 | 17,5 | 230 | 248 | 20,7 | 230 | 248 | 20,5 | 230 | 248 | 22,3 |
| Спецификация материалов | ||
|---|---|---|
| № п/п | Наименование | Материал |
| 1 | корпус | GP240GH/ 1.0619 |
| 2 | крышка | GP240GH/ 1.0619 |
| 3 | *прокладка | металлизиров. графит |
| 4 | *седло | CF8 / 1.4308 |
| 5 | *клапан | AISI 420 / 1.4021 |
| 6 | *рычаг | AISI 304 / 1.4301 |
| 7 | *поплавок | AISI 304 / 1.4301 |
| 8 | *термостатический клапан | Нерж. сталь (биметалл) |
| 9 | болты | нерж. сталь 8.8 |
