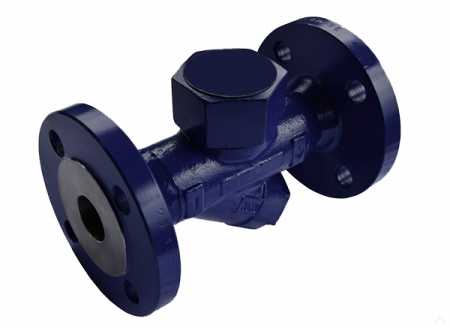

Описание МТ91-213 КТД40 термодинамического конденсатоотводчика
Конденсатоотводчик термодинамический КТД40 устанавливается на паропроводах и пароприемниках для автоматического отвода конденсата, с давлением на входе не менее 1 бар и допустимым противодавлением до 80 % от давления на входе при температуре среды до 350 С˚. О типах и принципах действия конденсатоотводчиков для пара читайте в нашей статье.Паспорт товара | |
---|---|
Тип оборудования | Конденсатоотводчик термодинамический |
Серия | КТД40 |
Наименование |
Конденсатоотводчик термодинамический КТД40 DN1" PN40 р/р Tmax=350°С |
Изготовитель |
ООО "МТ91-213" 620024, Россия, Свердловская обл., г. Екатеринбург, ул. Колхозников, д.59А |
Разрешительная документация |
Декларация о соответствии требованиям ТР ТС 010/2011 "О безопасности машин и оборудования", рег.№ ЕАЭС N RU Д- RU.НА81.В. от 05.06.2020 |
Читайте в наших статьях:
Куда пропали регуляторы давления с рынка?
Кто из Российских производителей способен заменить Danfoss
Свойства МТ91-213 КТД40 термодинамического конденсатоотводчика
Технические данные | |
---|---|
DN | G ½”…1”, DN15…25 |
PN | 40 бар |
Т макс | + 350°С |
Присоединение | Резьбовое, фланцевое |
Материал корпуса | Углеродистая сталь WCB |
Материал диска | Нержавеющая сталь |
Материал уплотнений | Графит |
Минимальная температура окружающей среды |
- 40°С |
Габаритные размеры | |||||||||
---|---|---|---|---|---|---|---|---|---|
Резьбовое присоединение |
Фланцевое присоединение |
||||||||
G |
L | h1 | h2 | Вес, кг | DN | L | h1 | h2 | Вес, кг |
½” |
80 | 47 | 55 | 0,9 | 15 | 150 | 47 | 55 | 2,5 |
¾” |
90 | 53 | 60 | 1 | 20 | 150 | 53 | 60 | 3 |
1” |
95 | 60 | 63 | 1,5 | 25 | 160 | 60 | 63 | 4 |
Пропускная способность |
|
|||||||||
---|---|---|---|---|---|---|---|---|---|---|
DN/ΔP (бар) |
1 | 2 | 4 | 6 | 8 | 10 | 12 | 16 | 20 | 40 |
15-25 | 50 | 110 | 225 | 250 | 280 | 305 | 400 | 460 | 570 | 620 |
Элементы конструкции МТ91-213 КТД40 термодинамического конденсатоотводчика
- Крышка;
- Диск;
- Прокладка;
- Сетка фильтра;
- Корпус;
- Прокладка;
- Заглушка.

Устройство и работа МТ91-213 КТД40 термодинамического конденсатоотводчика
Конденсатоотводчик состоит из деталей корпуса, крышки, тарелки и прокладки. Установочное положение конденсатоотводчика - крышкой вверх. Принцип действия конденсатоотводчика основан на использовании аэродинамического эффекта. О том, как выбрать конденсатоотводчик Вы сможете узнать из этой статьи.Меры безопасности при использовании МТ91-213 КТД40 термодинамического конденсатоотводчика
Безопасная эксплуатация изделия гарантируется только при условии правильного монтажа, запуска в работу и обслуживания квалифицированным персоналом в соответствии с данной инструкцией. Конденсатоотводчики должны устанавливаться квалифицированным персоналом. Квалифицированный персонал – это персонал, имеющий соответствующие знания, опыт работы и допуск к работе по монтажу пароконденсатных систем, работающих под давлением. Не разрешатся производить работы всех видов по устранению дефектов при наличии давления в рубопроводе, снимать конденсатоотводчик с трубопровода при наличии в нем рабочей среды.Подготовка к работе с МТ91-213 КТД40 термодинамическим конденсатоотводчиком
Расконсервацию конденсатоотводчика проводите непосредственно перед монтажом. После расконсервации осмотрите конденсатоотводчик и проверьте, не поврежден ли он. Перед установкой конденсатоотводчика тщательно очистите трубопровод от грязи, песка, окалины. Попадание посторонних предметов в конденсатоотводчик не допускается. Конденсатоотводчик не трубопроводе устанавливается так, чтобы направление потока среды совпадало с направлением стрелки на корпусе. О том, как правильно установить конденсатоотводчик на паропровод читайте в этой статье.Хранение МТ91-213 КТД40 термодинамического конденсатоотводчика
Условия хранения по п. 7 (Ж 1) ГОСТ 15150-69. Конденсатоотводчики должны храниться в упаковке предприятия-изготовителя в помещениях или под навесом.Гарантия МТ91-213 КТД40 термодинамического конденсатоотводчика
Изготовитель гарантирует соответствие оборудования указанным техническим характеристикам, а Поставщик обязуется проводить его гарантийное обслуживание в течение 12 месяцев со дня монтажа и запуска в работу, но не более 18 месяцев с момента продажи при соблюдении условий хранения, транспортировки, монтажа, запуска в работу и эксплуатации, указанных в настоящем документе. Гарантия не распространяется на повреждения, полученные при эксплуатации в условиях, не указанных в паспорте и не предусмотренных иными соглашениями.Свидетельство о приемке и консервации МТ91-213 КТД40 термодинамического конденсатоотводчика
Оборудование произведено в соответствии с требованиями ТУ 28.14.11.001-35584049-2020 и признано годным к эксплуатации. Конденсатоотводчик КТД40 успешно прошел программу приемо-сдаточных испытаний, включающую, в частности: - гидравлические испытания на прочность и герметичность (испытания водой давлением 1,5 х РN); - визуально-измерительный контроль и контроль комплектности.Комплект поставки МТ91-213 КТД40 термодинамического конденсатоотводчика
Конденсатоотводчик КТД40 – 7 шт. Паспорт – 1 экз. на каждое упаковочное место поставляемых в один адрес.Что Вы получите обратившись к нам?
