Описание Yoshitake TB-20F Конденсатоотводчика с перевернутым стаканом
Конденсатоотводчик с перевернутым стаканом обладающий исключительной надежностью, благодаря выполненным из нержавеющей стали внутренним деталям и уникальной внутренней конструкции. Подробнее о том, как выбрать конденсатоотводчик, читайте в статье на нашем сайте. Ознакомиться с тем, как правильно установить конденсатоотводчик на паропровод, Вы сможете тут.Особенности Yoshitake TB-20F Конденсатоотводчика с перевернутым стаканом
- Исключительная надежность, обеспеченная уникальной внутренней конструкцией (полусферический клапан и т. д.);
- Верхняя заглушка изготовлена из нержавеющей стали и обладает отличной износостойкостью;
- Надежность работы благодаря выполненным из нержавеющей стали внутренним деталям и уникальной внутренней конструкции;
- Высокое энергосбережение за счет удаления в прерывистом режиме работы теплонепроницаемого воздушного слоя в теплообменнике и значительного повышения тепловой эффективности.
Основные характеристики Yoshitake TB-20F Конденсатоотводчика с перевернутым стаканом
| Модель | TB-20F | ||||
| Номинальный размер | 15А, 20А, 25А | ||||
| Соединение | EN 1092 PN25 фланцевое | JIS 10K FF фланцевое | |||
| Применение | Конденсатоотводчик | ||||
| Макс. давление | 2.0 МПа |
1.0 МПа |
|||
| Макс. дифференц. давление | (А) | 0.3 МПа | |||
| (B) | 0.6 МПа | ||||
| (C) | 1.0 МПа | ||||
| (D) | 1.6 МПа | /// | |||
| Макс. температура | 220 °C | ||||
| Материал | Корпус | Ковкий чугун | |||
| Клапан | Нержавеющая сталь (термически обработанная) | ||||
| Седло клапана |
Нержавеющая сталь (термически обработанная) |
||||
Изображение Yoshitake TB-20F Конденсатоотводчика с перевернутым стаканом в разобранном виде
*Детали, указанные в рамках, доступны в качестве расходных компонентов.
См. состав комплектов для переоборудования в таблице ниже.
| Поз. | Диапазон давления |
|---|---|
| К-93070 | (А): 0,01-0,3 МПа |
|
К-93071 |
(B): 0,2-0,6 МПа |
|
К-93072 |
(C): 0,3-1,0 МПа |
|
К-93073 |
(D): 0,6-1,6 МПа |
Габаритные размеры Yoshitake TB-20F Конденсатоотводчика с перевернутым стаканом
|
Номинальный размер |
L |
H |
H1 |
А |
Вес |
|---|---|---|---|---|---|
|
15A |
136 |
183 |
94 |
117 |
5,4 |
|
20A |
6,0 |
||||
|
25A |
6,3 |
- Размеры изделия с фланцами JIS 10K FF и изделия с фланцами JIS 20K FF являются одинаковыми;
- Толщина фланцев JIS 10K FF соответствует толщине фланцев JIS 20K FF.

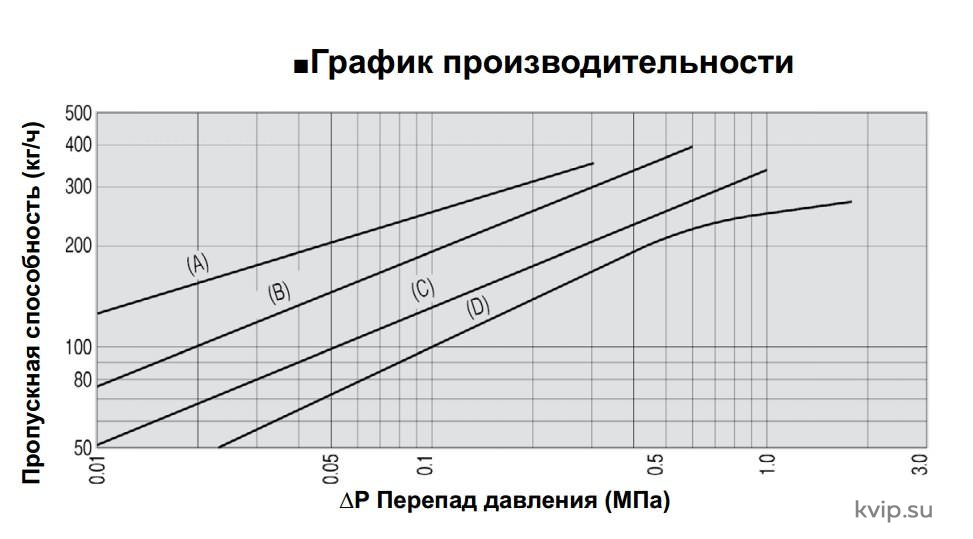

График подбора оборудования
.jpg "Конденсатоотводчик типа перевернутый стакан Yoshitake TB-20F")
- Показанная здесь пропускная способность является постоянной пропускной способностью при указанном перепаде давления;
- Выберите конденсатоотводчик с запасом прочности в два-три раза больше по сравнению с обычным уровнем.
