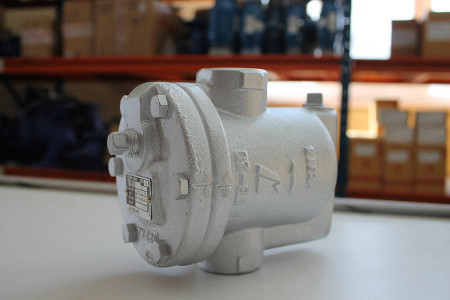

Описание Yoshitake TB-20 Конденсатоотводчика с перевернутым стаканом
Конденсатоотводчик с перевернутым стаканом обеспечит Вам высокое энергосбережение за счет удаления в прерывистом режиме работы теплонепроницаемого воздушного слоя в теплообменнике и значительного повышения тепловой эффективности. Подробнее о том, как выбрать конденсатоотводчик, читайте в статье на нашем сайте.Особенности Yoshitake TB-20 Конденсатоотводчика с перевернутым стаканом
- Исключительная надежность, обеспеченная уникальной внутренней конструкцией (полусферический клапан и т. д.).
- Верхняя заглушка изготовлена из нержавеющей стали и обладает отличной износостойкостью.
- Надежность работы благодаря выполненным из нержавеющей стали внутренним деталям и уникальной внутренней конструкции. Подробнее о том, как правильно установить конденсатоотводчик на паропровод, читайте в статье на нашем сайте;
- Высокое энергосбережение за счет удаления в прерывистом режиме работы теплонепроницаемого воздушного слоя в теплообменнике и значительного повышения тепловой эффективности.
Технические характеристики Yoshitake TB-20 Конденсатоотводчика с перевернутым стаканом
| Модель | TB-20 | |
| Номинальный размер | 15А, 20А, 25А | |
| Соединение | JIS Rc резьбовое | |
| Применение | Конденсатоотводчик | |
| Макс. давление | 2.0 МПа | |
| Макс. дифференц. давление | (А) | 0.3 МПа |
| (B) | 0.6 МПа | |
| (C) | 1.0 МПа | |
| (D) | 1.6 МПа | |
| Макс. температура | 220 °C | |
| Материал | Корпус | Ковкий чугун |
| Клапан | Нержавеющая сталь (термически обработанная) | |
| Седло клапана |
Нержавеющая сталь (термически обработанная) |
|
Изображение Yoshitake TB-20 Конденсатоотводчика с перевернутым стаканом в разобранном виде:
*Детали, указанные в рамках, доступны в качестве расходных компонентов.
См. состав комплектов для переоборудования в таблице ниже.
| Поз. | Диапазон давления |
|---|---|
| К-93070 | (А): 0,01-0,3 МПа |
|
К-93071 |
(B): 0,2-0,6 МПа |
|
К-93072 |
(C): 0,3-1,0 МПа |
|
К-93073 |
(D): 0,6-1,6 МПа |
Габаритные размеры Yoshitake TB-20 Конденсатоотводчика с перевернутым стаканом
|
Номинальный размер |
L |
H |
Н1 |
А |
Вес |
|---|---|---|---|---|---|
|
15A |
136 |
183 |
94 |
117 |
4,3 |
|
20A |
|||||
|
25A |
График подбора оборудования
- Показанная здесь пропускная способность является постоянной пропускной способностью при указанном перепаде давления;
- Выберите конденсатоотводчик с запасом прочности в два-три раза больше по сравнению с обычным уровнем.
