Описание ADCA BM24(DN 40–50) Конденсатоотводчика биметаллического
ADCA BM24 конденсатоотводчик биметаллический с функцией отвода воздуха из паровых систем. Преимущественно применяется в системах, где необходимо переохлаждение отводимого конденсата, спутниковых трубопроводах, паровых рубашках емкостей или в качестве воздухоотводчика в паровых системах. Подробнее о том, как выбрать конденсатоотводчик, читайте в статье на нашем сайте. Узнать о том, кто из Российских производителей способен заменить Danfoss, Вы сможете в нашей статье.Основные свойства ADCA BM24(DN 40–50) Конденсатоотводчика биметаллического
- Постоянный отвод конденсата. Конденсат отводится переохлажденным.
- Может использоваться как воздухоотводчик из паровых систем.
- Не подвержен влиянию гидроударов и вибраций.
- Встроенный фильтр.
| Типоразмер, DN | 1 1/2" - 2”; DN 40 мм - DN 50 мм |
|---|---|
| Номинальное давление, PN | 40 бар |
| Рабочая среда | Насыщенный и перегретый пар |
| Материал исполнения | Углеродистая сталь |
| Присоединения |
Внутреннее резьбовое ISO7 Rp или NPT Фланцевое EN 1092-1 PN 40 Фланцевое ASME В 16.5 Класс 150 или 300 Сварное внахлест (SW) ASME 16.11 Сварное встык (BW) ASME 16.25 по запросу |
| Монтаж на трубопроводе | Горизонтально или вертикально, рекомендуется горизонтально. |
| ОПЦИИ | Дренажный клапан |
| Фланцевое присоединение PN 40 / Класс 300* | Фланцевое присоединение Класс 150** | Допустимая температура, С |
| Допустимое давление, бар | ||
| 40,0 | 19,3 | 50 |
| 35,0 | 15,8 | 150 |
| 30,4 | 12,1 | 250 |
| 27,6 | 10,2 | 300 |
| Модель 0,5 | Типоразмер, DN | Перепад давления, бар | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1,0 | 2,0 | 4,0 | 6,0 | 8,0 | 10,0 | 12,0 | 16,0 | 18,0 | 20 | 24 | |||
| ВМ24 |
1 1/2”-2" А; DN 40 мм - DN 50 мм А |
700 | 900 | 1200 | 1450 | 1600 | 1700 | 1780 | 1880 | 1900 | 1950 | 2020 | 2100 |
| ВМ24 |
1 1/2”-2" В; DN 40 мм - DN 50 мм В |
1900 | 2400 | 3500 | 4900 | 5500 | 6050 | 7000 | 7200 | 7800 | 8400 | 8800 | 9000 |

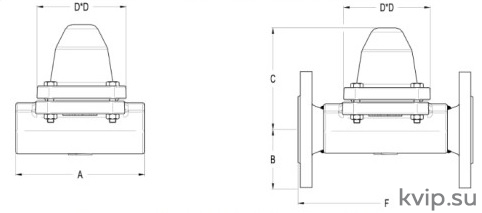

%20Конденсатоотводчик%20биметаллический_Р1.jpg "ADCA BM24 (DN 40–50) Конденсатоотводчик биметаллический")
| Типоразмер, DN | BW |
Резьбовое присоединение / Сварное внахлест (SW) |
PN 40 | Класс 150 | Класс 300 | |||||||||
| А | А | С | D | Масс а, кг | В | F* | Мас са, кг | В | Р | Масса, кг | В | Р | Масс а, кг | |
| 1 Уг - DN 40 мм | 160 | 160 | 132 | 115 | 7,2 | 75 | 230 | 11,9 | 64 | 230 | 10,6 | 78 | 230 | 12,9 |
| 2" - DN 50 мм | 160 | 230 | 132 | 115 | 9,3 | 83 | 230 | 14,9 | 76 | 230 | 14,6 | 83 | 230 | 16,1 |
