Описание Вогез ВЭП 200 и 200М интеллектуального электрического исполнительного механизма
Механизмы электрические прямоходные ВЭП-2ХХ (далее - ЭИМ) предназначены для управления регулирующей арматурой по командам устройств автоматики, а также для использования, совместно с регулирующей арматурой, в составе систем управления технологическими процессами в качестве регуляторов температуры или давления непрямого действия. Подробнее о том, с каким сервоприводом лучше выбирать регулирующий клапан читайте в статье на нашем сайте.- шаговый двигатель;
- микропроцессорная плата управления;
- электронная защита от перегрузки;
- энергонезависимая память;
- таймер;
- встроенный ПИД-регулятор;
- управление : -трехпозиционное (беспотенциальный контакт, открытый коллектор), аналоговое (4-20 мА, 0-10В, 2-10В);
- датчик положения (4-20 мА);
- три канала измерения температуры;
- два канала для датчиков давления с сигналом 4-20 мА;
- панель управления с ЖКИ дисплеем;
- интерфейс RS 485;
- протокол Modbus RTU.
ЭИМ выпускается в трех основных исполнениях:
- ВЭП-22Х для использования совместно с регулирующими клапанами и датчиками температуры в качестве регуляторов температуры непрямого действия, например для регулирования систем горячего водоснабжения или отопления;
- ВЭП-23Х для использования в качестве интеллектуального ЭИМ;
- ВЭП-24Х для использования совместно с регулирующими клапанами и датчиками с токовым выходом 4-20 мА в качестве регуляторов давления или перепада давления непрямого действия.
Технические характеристики Вогез ВЭП 200 и 200М интеллектуального электрического исполнительного механизма
| Наименование характеристики | Значение | ||
|---|---|---|---|
|
|
ВЭП-221М | ВЭП-225М | ВЭП-228М |
| Напряжение питающей сети, В | 220 | ||
| Частота питающей сети, Гц | 50 | ||
| Потребляемая мощность, ВА, не более | 10 | ||
|
Условия эксплуатации: - температура окружающей среды - относительная влажность влажность воздуха |
от +1 до +50°С до 80% |
||
| Степень защиты | IP54 | ||
| Класс защиты от поражения электрическим током | II | ||
| Номинальное усилие, Н | 700; 1600; 2700 | ||
| Пределы изменения температуры | от минус 50 до + 150°С | ||
| Дискретность задания температуры | 1°С | ||
| Кол-во входов для подключения датчиков температуры | 3 | ||
| Тип датчиков температуры | ТСП (Pt500); ТСП Pt1000) | ||
| Архив всех контролируемых параметров (энергозависимая память) | 3250 значений с интервалом записи 1-60 минут | ||
| Время автоматической настройки коэффициентов регулирования, мин., не более | 30 | ||
| Режим работы | Круглосуточный | ||
| Наименование характеристики | Значение | ||
|---|---|---|---|
|
|
ВЭП-221 | ВЭП-225 | ВЭП-228 |
| Напряжение питающей сети, В | 220 | ||
| Частота питающей сети, Гц | 50 | ||
| Потребляемая мощность, ВА, не более | 15; 24 | ||
|
Условия эксплуатации: - температура окружающей среды - относительная влажность влажность воздуха |
от +1 до +50°С до 80% |
||
| Степень защиты | IP54 | ||
| Класс защиты от поражения электрическим током | I | ||
| Номинальное усилие, Н | 3000; 4000 | ||
| Пределы изменения температуры | от минус 50 до + 150°С | ||
| Дискретность задания температуры | 1°С | ||
| Кол-во входов для подключения датчиков температуры | 3 | ||
| Тип датчиков температуры | ТСП (Pt500); ТСП Pt1000) | ||
| Архив всех контролируемых параметров (энергозависимая память) | 3250 значений с интервалом записи 1-60 минут | ||
| Время автоматической настройки коэффициентов регулирования, мин., не более | 30 | ||
| Режим работы | Круглосуточный | ||
| Наименование характеристики | Значение | ||
|---|---|---|---|
|
|
ВЭП-231 | ВЭП-235 | ВЭП-238 |
| Напряжение питающей сети, В | 220 | ||
| Частота питающей сети, Гц | 50 | ||
| Потребляемая мощность, ВА, не более | 24 | ||
|
Условия эксплуатации: - температура окружающей среды - относительная влажность влажность воздуха |
от +1 до +50°С до 80% |
||
| Степень защиты | IP54 | ||
| Класс защиты от поражения электрическим током | I | ||
| Номинальное усилие, Н | 3000; 4000 | ||
| Пределы изменения температуры | от минус 50 до + 150°С | ||
| Управление |
Трехпозиционное (безпотенциальный контакт или открытый коллектор), 4-20мА, 0-10В, 2-10В |
||
| Датчик положения | 4-20 мА | ||
| Режим работы | Продолжительный S1 | ||
| Архив всех контролируемых параметров (энергозависимая память) | 3250 значений с интервалом записи 1-60 минут | ||
Выполняемые функции Вогез ВЭП 200 и 200М интеллектуального электрического исполнительного механизма
| Тип контура | Основные функции |
|---|---|
| ГВС |
Управление контуром горячего водоснабжения: - поддержание задаваемого пользователем значения температуры горячей воды; - возможность снижения температуры горячей воды или отключения ГВС в заданное время по задаваемому пользователем недельному графику; - возможность ограничения температуры обратной воды; - возможность задания пользователем режима «дезинфекция». |
| ОТП |
Управление контуром отопления: - поддержание задаваемого пользователем температурного графика отопления, с количеством контрольных точек от двух до восьми (температуры смешанной воды в зависимости от температуры наружного воздуха с возможностью коррекции по температуре обратной воды или температуры обратной воды в зависимости от температуры наружного воздуха); - возможность снижения температуры смеси в заданное время по задаваемому пользователем недельному графику; - возможность задания режима включения - отключения в зависимости от значения температуры наружного воздуха; - защита от завышения температуры обратной воды и от замораживания здания. |
| Номер программы | Функциональное назначение ЭИМ |
|---|---|
| 10 (ОТП) | Управление одним контуром отопления |
| 20 (ГВС) | Управление одним контуром горячего водоснабжения |

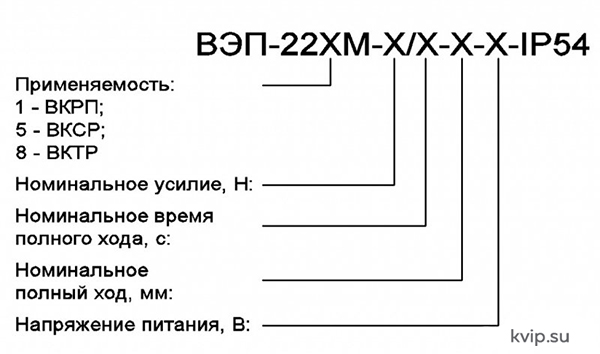

Пример обозначения при заказе Вогез ВЭП 200 и 200М интеллектуального электрического исполнительного механизма

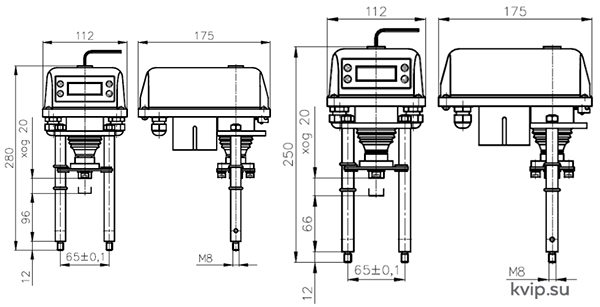

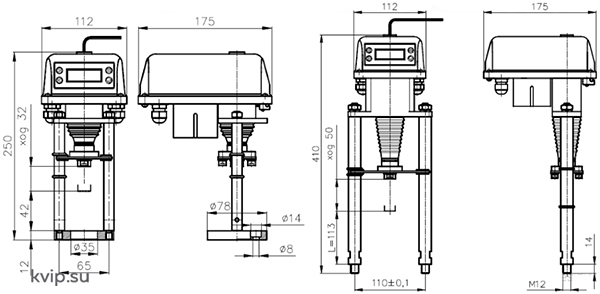

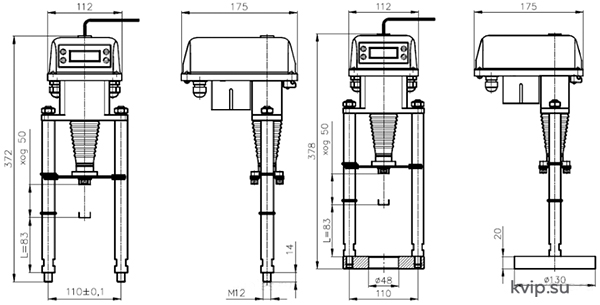

Габаритные и установочные размеры Вогез ВЭП 200 и 200М интеллектуального электрического исполнительного механизма
Электропривод ВЭП совместим со следующими клапанами:
- ВКРП клапан регулирующий для пара с электроприводом;
- ВКТР трехходовой регулирующий клапан с электроприводом;
- ВКСР клапан регулирующий проходной седельный с электрическим приводом.
ВНИМАНИЕ!!! Без контролирующей автоматики и датчиков НЕ ВОЗМОЖНО обнаружить изменения в окружающей среде и передать информацию в щит управления, который контролирует работу электропривода, регулирует его скорость и направление, осуществляет мониторинг и сбор данных. Следовательно не получиться обеспечить эффективное и точное управление системой.
