PS Automation PSQ 202 Электропривод четвертьоборотный

PSQ 202 Электропривод четвертьоборотный

Время перемещения и технические данные

Момент отключения	[Нм]	250
Момент регулирования	[Нм]	125
Угол вращения	[о]	90+/-5
Обороты маховика	[/90о]	18
Фланец	ISO 5211	F07/F10
Степень защиты	EN 60529	IP 67
Допуск.окружающая темп.	[℃]	от -20 до +80 (S2)/от -20 до +60 (S4)
Масса (без допол.опций)	[кг]	13

Время перемещения и технические данные

Время на путь перемещения 90о:	20 сек [50Гц] / 17 сек [60Гц]								16 сек
Электропитание [В]	230 В АС 1~		115 В АС 1~		24 В АС 1~		400 В 3~		24 В DC
Частота [Гц]	50	60	50	60	50	60	///	///	-
Номинальный ток [A]	0,4	0,3	0,7	0,6	3,2	2,7	///	///	2,3
Макс. потребление мощности [BA]	100	86	100	86	100	86	///	///	72
Режим эксплуатации IEC 60034-1,8	S2 30 мин. S4 50% ED - 1200циклов/ч
Защита электродвигателя	термовыключатель								мульти предохран.

Время перемещения и технические данные

Время на путь перемещения 90о:	28 сек [50Гц] / 23 сек [60Гц]
Электропитание [В]	230 В АС 1~		115 В АС 1~		24 В АС 1~		400 В 3~		///
Частота [Гц]	50	60	50	60	50	60	50	60	///
Номинальный ток [A]	0,4	0,4	0,7	0,9	3,1	3,9	0,2	0,2	///
Макс. потребление мощности [BA]	92	107	93	113	93	113	110	110	///
Режим эксплуатации IEC 60034-1,8	S2 30 мин. S4 50% ED - 1200циклов/ч
Защита электродвигателя	термовыключатель								///

Время перемещения и технические данные

Скорость перемещения:	69 сек [50Гц] / 57 сек [60Гц]								60 сек
Электропитание [В]	230 В АС 1~		115 В АС 1~		24 В АС 1~		400 В 3~		24 В DC
Частота [Гц]	50	60	50	60	50	60	50	60	-
Номинальный ток [A]	0,3	0,3	0,6	0,5	2,6	2,2	0,2	0,1	1,0
Макс. потребление мощности [BA]	81	72	81	72	81	72	102	85	41
Режим эксплуатации IEC 60034-1,8	S2 30 мин. S4 50% ED - 1200циклов/ч								///
Защита электродвигателя	термовыключатель								мульти предохран.

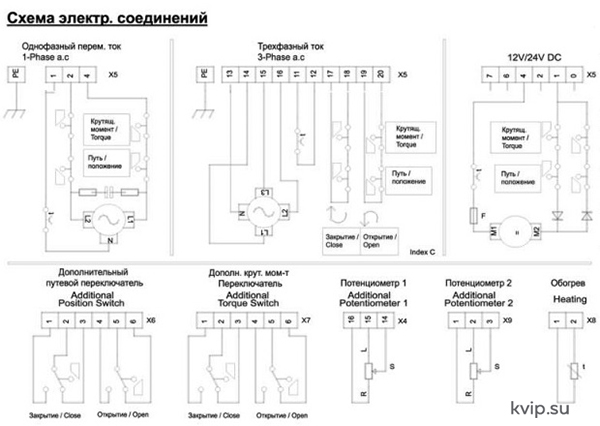

Допол.комплектация/опции

Для электропитания:	Обознач.	230 В АС 1~	115 В АС 1~	24 В АС 1~	400 B 3~	24 B DC
Допол. путевые выключатели с сереб.контактами (стандарт) от 100 мА до 5А при 24В до 230 В AC/DC	2WE	+	+	+	+	+
Допол.путевые выключатели с позолоченными контактами от 0,1 мА до 100мА при 1В до 24 В AC/DC	2WE Gold	+	+	+	+	+
Допол. моментные выключатели	2DE	+	+	+	+	+
Одинарный/двойной потенциометр	PD	+	+	+	+	+
Позиционер	PSAP	+	+	5	4	-
Датчик положения	PSPT	+	+	+	+	+
Обогрев	H	+	+	+	+	+
Локальное управление	PSC	+	+	+	4	-
Степень защиты	EN60529	IP68 (глубина воды 6 метов, 72 часа)
Для низких температур от -40℃ до +60℃	230 В АС 1~/69 сек, в других вариантах по запросу

+ = имеется, 4 = только вместе с блоком защиты от поворота, 5 = для всех скоростей нужны допол.реле, - = не имеется

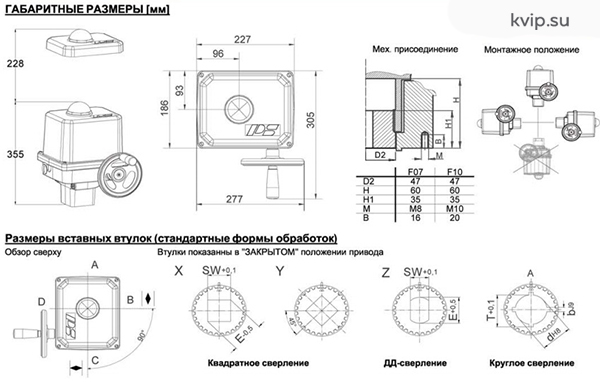

квадратное св. (X или Y)	SW [мм]	14	16	17	19	22	24	///	///	///
	E [мм]	13	13	16	17,08	21	24	///	///	///
ДД-сверление	SW [мм]	13	13	16	17,08	21	24	///	///	///
	E [мм]	18	21	22	25,36	26	30	///	///	///
Круглое св. (DIN 6885/1 - J9)	d [мм]	14	16	18	20	22	24	26	28	30
	b [мм]	5	5	6	6	6	8	8	8	8
Круглое св. (размеры в дюймах)	d [мм]	12,7	15,88	19,05	22,2	28,58	31,75	///	///	///
	b [мм]	3,2	4,8	4,8	4,8	6,38	6,38	///	///	///

Стандартное исполнение:

• фланец по ISO 5211;
• переставляемые мех.концевые положения;
• 2 концевых выключателя;
• 2 моментальных выключателя;
• маховик;
• мех. индикация положения, переставляемая;
• 2 резьбовых отверстия по ISO M20 x 1.5 для кабелей с диаметров от 8 до 13 м;
• плата для крепления допол. комплектаций / опций
