Helver EAR-T Привод электрический

Доставка каждой позиции рассчитывается индивидуально и зависит от выбранного способа доставки и наличия на складе в вашем регионе.

Цена по запросу

Описание
Как купить

Назначение изделия

Промышленный электрический привод серии EAR-T (далее - привод) предназначен для управления поворотной трубопроводной арматурой. Привод выполнен в корпусе из алюминиевого сплава и подходит для использования в условиях промышленных предприятий различных отраслей (химической, пищевой, нефтегазовой и других).
Двигатель привода работает на напряжении 220 В переменного или 24 В постоянного тока (определяется при заказе). Угол поворота регулируется с помощью переставных концевых выключателей в диапазоне от О до 90 (±5) градусов.

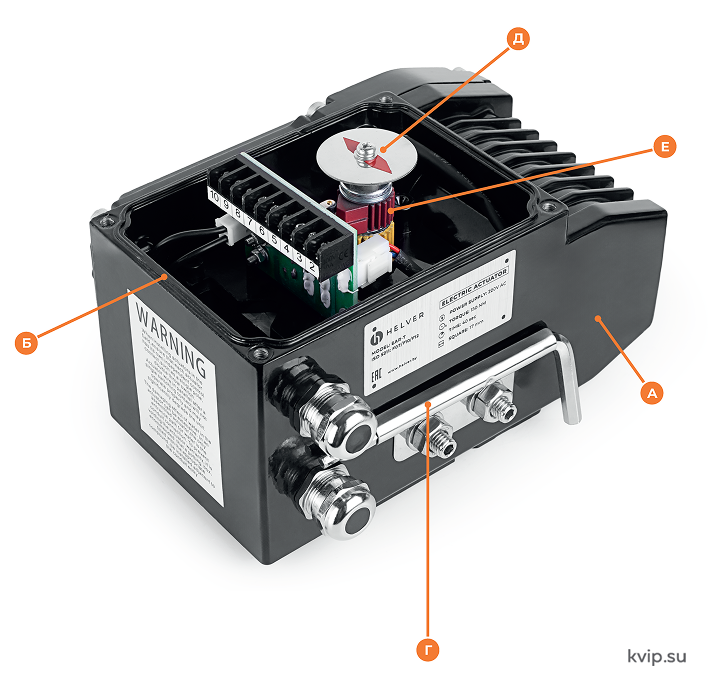

Внешний вид и основные элементы привода показаны на рисунке.

А
Корпус выполнен из алюминиевого сплава прошедшего анодное окисление, с полиэстровым порошковым покрытием
Б
Имеет устойчивую стойкость к коррозии, надежную герметизацию и класс защиты: IP67
В
Электродвигатель полностью закрытый асинхронный с короткозамкнутым ротором имеет компактное размещение, большой вращающий момент и маленькую инерционную силу
Г
Ручной привод используется при отсутствии напряжения, при аварийной ситуации. Дизайн ручки безопасный, надёжный, энергосберегающий. Ручка зафиксирована на корпусе привода снизу, и не мешается при эксплуатации
Д
Визуальный индикатор – надёжно встроен в центре верхней крышки, имеет выпуклый зеркальный дизайн, влагостойкий, имеет информативную панель для наблюдения
Е
Концевые выключатели – электромеханические, тип «сухой контакт», SPDT 250V/10A.Рабочее положение кулачков выставлено точно на угол 0° и 90° и при настройке не требует чрезмерных усилий
Ж
Механический ограничитель стопора регулируемый, безопасный и надёжный
З
Автоблокировка - точный червяк и червячная передача эффективно передают большой вращающий момент, обеспечивают малошумность (максимально 50 дБ)

Helver EAR-T Привод электрический

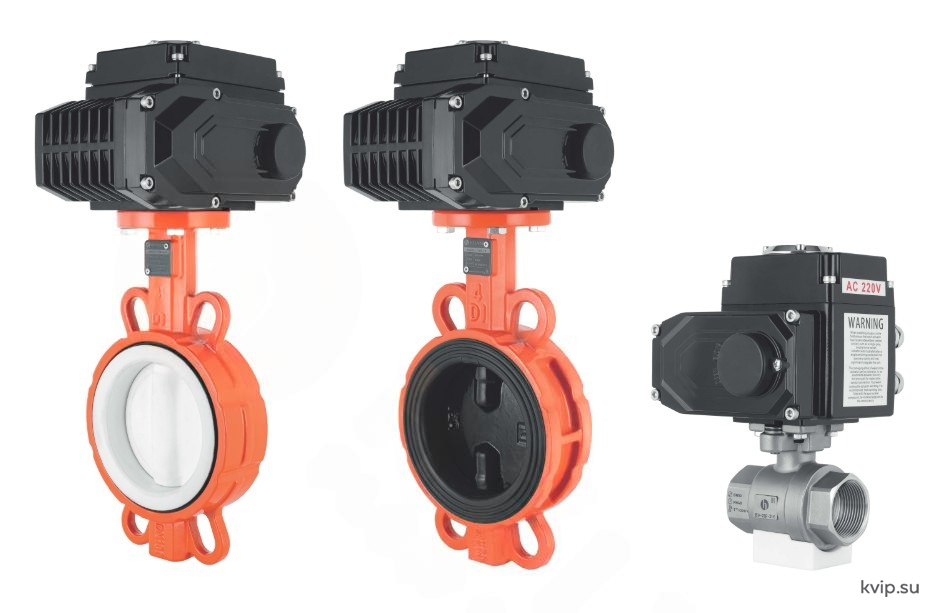

Привод можно использовать с различной арматурой поворотного типа. Примеры подключения показаны на рисунке.

Helver EAR-T в сборе с клапаном

Общие технические параметры

Технические характеристики приводов
Название параметра	Значение параметра
Напряжение питания	АС 220 В / DC 24 В
Концевые выключатели	Сдвоенные
Обратная связь	Нормально открытый «сухой контакт» 250В, 10А
Ручной дублер	Шестигранник (ключ в комплекте)
Материал корпуса	Алюминиевый сплав с покрытием
Температура окружающей среды	-20°С....+60°С
Класс пылевлагозащиты	IP67

Эксплуатационные характеристики
Модель	Крутящий момент, Нм	Потребляемая мощность, не более, Вт	Время поворота на 90°, не более, с
Привода на рабочее напряжение 220 В переменного тока
EAR-T-220V-30	30	60	25
EAR-T-220V-50	50	60	30
EAR-T-220V-100	100	75	30
EAR-T-220V-150	150	100	40
EAR-T-220V-500	500	120	50
EAR-T-220V-650	650	175	40
EAR-T-220V-1000	1000	175	60
Привода на рабочее напряжение 24 В постоянного тока
EAR-T-24VDC-30	30	15	10
EAR-T-24VDC -50	50	15	15
EAR-T-24VDC -100	100	25	20
EAR-T-24VDC -150	150	25	20
EAR-T-24VDC -500	500	50	30
EAR-T-24VDC -650	650	50	35
EAR-T-24VDC -1000	1000	50	35

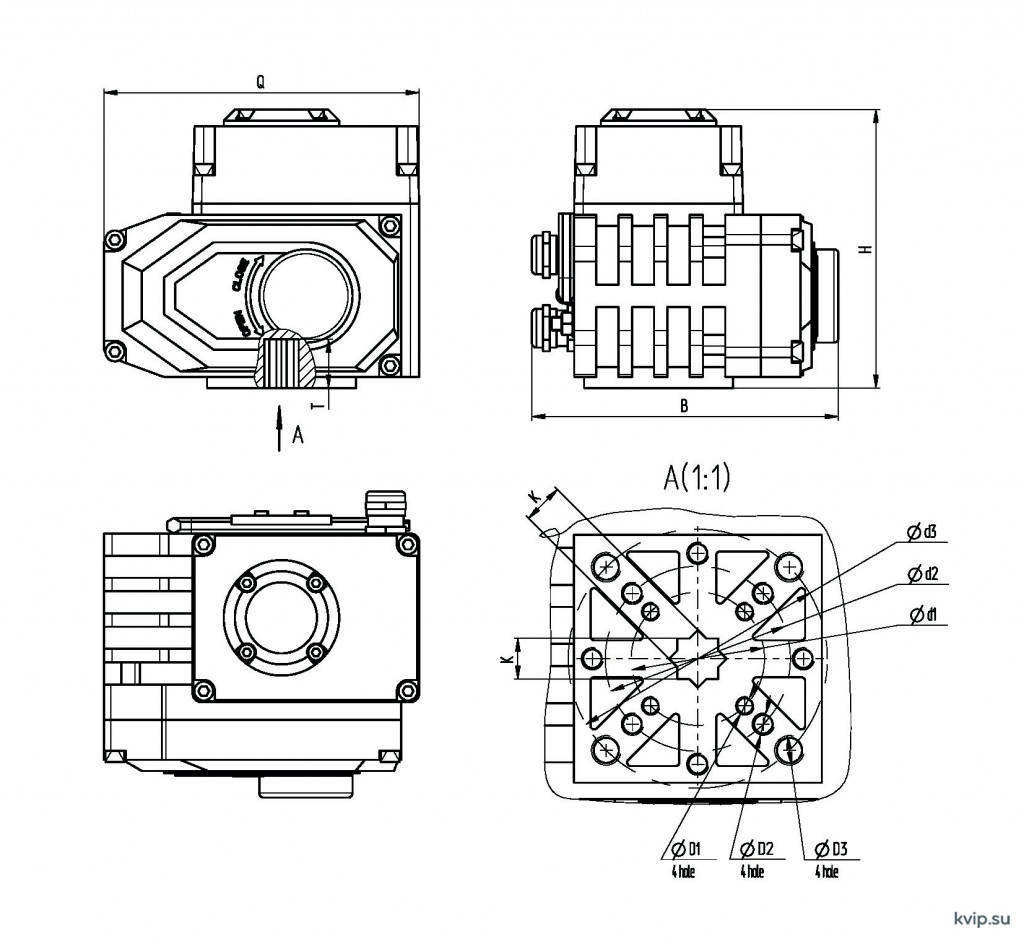

Габаритные и присоединительные размеры

Модель	ISO5211	d1	d2	d3	D1	D2	D3	В	Н	К	Т	Q
EAR-T-...-30	FОЗ/ F05/ F07	36	50	70	M5	М6	М8	138	126	11	22	142
EAR-T-...-50	F05/ F07	-	50	70	-	М6	М8	143	128	14	25	165
EAR-T-...-100	F05/ F07	-	50	70	-	М6	М8	157	128	17	25	190
EAR-T-...-150	F05/ F07	-	50	70	-	М6	М8	157	128	17	25	190
EAR-T-...-500	F07/ F10/ F2	70	102	125	M8	M10	М12	184	158	22	30	235
EAR-T-...-650	F10/ F12	-	102	125	-	M10	М12	200	158	27	35	255
EAR-T-...-1000	F10/ F12	-	102	125	-	M10	М12	200	158	27	35	255

Комплект поставки

В комплект поставки входят:

Наименование	Количество
Привод	1 шт.
Электрический разъём прямой М12	2 шт.
Шестигранный ключ ручного дублера	1 шт.
