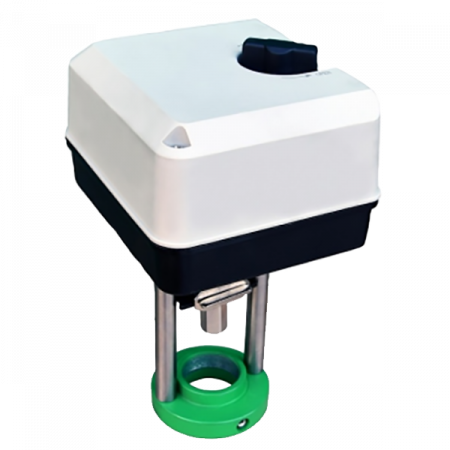

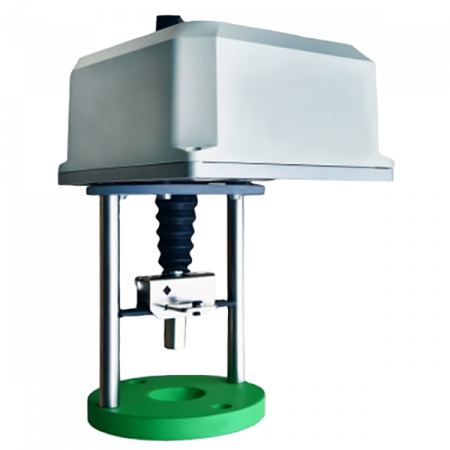

Описание АСТА ЭПА электроприводов линейных аналоговых
Электрические линейные приводы АСТА серии ЭПА (аналоговые) предназначены для управления регулирующими и запорными седельными клапанами.Другие электроприводы можно посмотреть здесь.
Читайте в наших статьях:
Кто из Российских производителей способен заменить Danfoss
Куда пропали регуляторы давления с рынка?
Особенности конструкции АСТА ЭПА электроприводов линейных аналоговых
- Простая и быстрая установка;
- Малые габариты;
- Низкое потребление энергии;
- Выполнен на базе синхронного двигателя;
- Задаваемые пользователем сигналы управления: – трехпозиционное; – аналоговое (4 – 20мА, 0 – 10В);
- Сигнал обратной связи по положению штока;
- Возможность выбора положения штока при потере сигнала;
- Встроенный рычаг ручного управления.
Технические характеристики АСТА ЭПА электроприводов линейных аналоговых
| Тип аналогового электропривода | ЭПА-0,6кН | ЭПА-1,8кН | ||||||
| Входной сигнал | Трёхпозиционный | Аналоговый 0-10 В, 4–20 мА | Трёхпозиционный | Аналоговый 0–10 В, 4–20 мА | ||||
| Напряжение питания | 24В | 220В | 24В | 24В; | 220В | 24В | ||
| Выходной сигнал |
0-10 В 4-20 мА |
0-10 В 4-20 мА; |
0-10 В 4-20 мА |
- |
0–10 В 4–20 мА |
0–10 В 4–20 мА |
||
| Напряжение питающей сети | 220В / 24В АС | |||||||
| Номинальное усилие | 0,6 кН | 1,8кН | ||||||
| Номинальный полный ход | 20 мм | 40 мм | ||||||
| Номинальное время полного хода | 114 с | 210 с | ||||||
| Потребляемая мощность не более | 7 Вт | 8 Вт | ||||||
| Выходное сопротивление источника сигнала | 1 кОм | |||||||
| Монтажное положение | Любое, кроме приводом вниз | |||||||
| Температура окружающей среды | от -10°C до 50°C | |||||||
| Степень защиты по ГОСТ 14254-96 | IP54 | |||||||
| Режим работы | S1-100% ПВ | |||||||
Схема подключения электропривода ЭПА-0,6кН
Схема подключения электропривода ЭПА-1,8кН
Массогабаритные характеристики АСТА ЭПА электроприводов линейных аналоговых
| Модель привода | Ход, мм | А, мм | В, мм | H1, мм | H2, мм | h, мм | Масса, кг |
| ЭПА-0,6кН | 20 | 135 | 161 | 225 | 230 | 125 | 1,4 |
| ЭПА-1,8кН | 40 | 178 | 178 | 250 | 275 | 145 | 2,9 |
