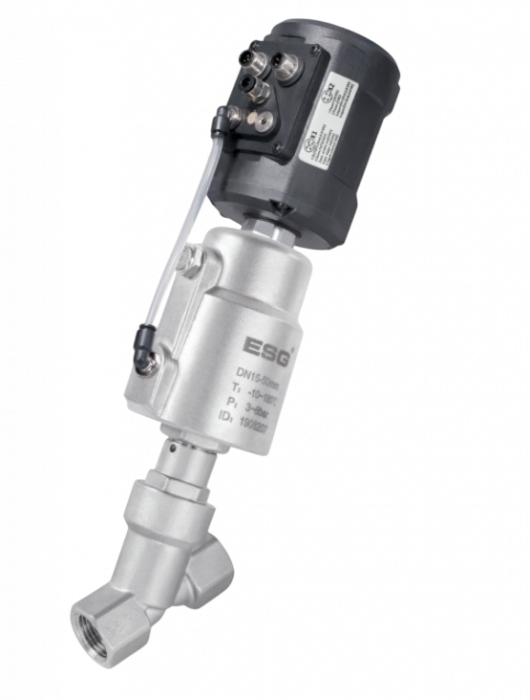

ESG 125 Пропорциональный пневматический угловой седельный клапан

Доставка каждой позиции рассчитывается индивидуально и зависит от выбранного способа доставки и наличия на складе в вашем регионе.

Цена по запросу

Описание
Как купить

Принцип работы

Позиционер, получая управляющий электрический сигнал от системы управления, преобразует его в пневматический, давление воздуха, и заставляет регулирующее седло перемещаться, управляя потоком, проходящим через клапан.

Преимущества

Удобен в настройке и прост в эксплуатации
Стабильная работа в условиях вибрации
Уникальная конструкция регулирующего седла устанавливает пропорциональную линейную зависимость между открытием седла и расходом, обеспечивая прецизионное регулирование потока
Для серий 104 и 124 позиционер с помощью датчика устанавливается отдельно от клапана, т. е. может быть вынесен в другую зону/помещение, что делает возможным применение пропорциональных клапанов в экстремальных условиях эксплуатации.

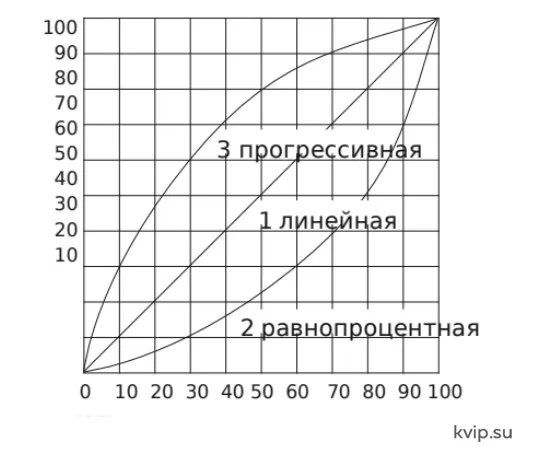

Характеристика регулирования

Доступны 3 основных варианта характеристики регулирования (см. диаграмму ниже). Также возможны дополнительные варианты.
Характеристика регулирования

Внимание

Если для установки (монтажа) клапана необходимо отделить позиционер от корпуса — обязательно проведите повторную калибровку при установке позиционера. Позиционер должен располагаться вертикально
Для получения точного регулирования убедитесь, что клапан установлен с направлением потока «под седлом»
Позиционер имеет влагозащищённое исполнение.

Технические характеристики

Тип присоединения: резьбовое, под сварку, клемповое, фланцевое
Температура раб. среды: -10℃ — +180℃, +25℃ — +220℃
Температура окр. среды: 0 ℃ — +60℃
Рабочее давление: см. угл. сед. клапаны (НЗ) поток под седлом
Давление управления: 4—7 бар (58-102psi)
Напряжение: 24VDC±10%
Управляющий сигнал: 0/4—20 мA или 0—5/10 В
Потребляемая мощность: <5 Вт
Входное сопротивление: 240Ω при 0/4—20 мA, 21KΩ при 0—5/10 В
Выходной сигнал: макс. нагрузка - 560Ω при 0/4—20 мА макс. ток — 10 мА при 0—5/10 В
Степень пыле и влагозащиты: IP65
Класс взрывозащиты: Ex nA IIC T4
Класс герметичности: DIN EN 12266 Class A.

Нормально закрытый пружиной (НЗ) поток «под седлом» (пружины А или В)

Size	Orifice (mm)	Flow value Kv(m3/h)	Actuator(mm)	Differential pressure range P(MPa)	Control pressure (MPa)
DN15	13	3.2	50-50A	0-1.6	≥0.45
DN15	13	3.2	63-63B	0-1.6	≥0.30
DN20	18	6.6	50-50A	1.10-1.60	0.45-0.51
DN20	18	6.6	63-63B	0.80-1.60	0.30-0.36
DN25	24	11.4	63-63B	0.70-1.60	0.30-0.45
DN32	31	18.3	63-63B	0.45-1.60	0.30-0.60
DN32	31	18.3	90-90B	1.20-1.60	0.40-0.45
DN40	35	21.3	63-63B	0.35-1.60	0.30-0.70
DN40	35	21.3	90-90B	0.90-1.60	0.40-0.50
DN50	45	40.4	90-90B	0.55-1.60	0.40-0.70
DN50	45	40.4	125-125	0.90-1.60	0.25-0.35
DN65	61	46.8	90-90B	0.25-0.90	0.40-0.70
DN65	61	46.8	125-125	0.45-1.60	0.25-0.55
DN80	80	84	125-125	0.25-1.20	0.25-0.70
DN100	90	95	125-125	0.30-1.00	0.30-0.70

Нормально открытый пружиной (НО) поток «под седлом»

Size	Orifice (mm)	Flow value Kv(m3/h)	Actuator(mm)	Differential pressure range P(MPa)	Control pressure (MPa)
DN40	35	21.3	90K	0.5-1.6	0.20-0.40
DN50	45	40.4	90K	0.25-1.6	0.20-0.55
DN65	61	46.8	90K	0.2-1	0.30-0.70
DN65	61	46.8	125K	0.3-1.6	0.25-0.65
DN80	80	84	125K	0.2-1	0.30-0.70
