Принцип работы
Позиционер, получая управляющий электрический сигнал от системы управления, преобразует его в пневматический, давление воздуха, и заставляет регулирующее седло перемещаться, управляя потоком, проходящим через клапан.Преимущества
- Удобен в настройке и прост в эксплуатации
- Стабильная работа в условиях вибрации
- Уникальная конструкция регулирующего седла устанавливает пропорциональную линейную зависимость между открытием седла и расходом, обеспечивая прецизионное регулирование потока

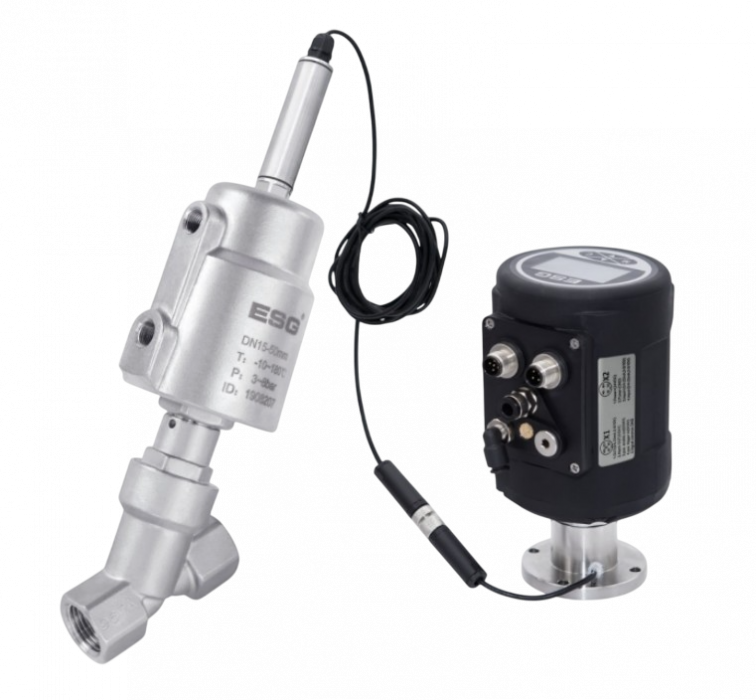

- Для серий 104 и 124 позиционер с помощью датчика устанавливается отдельно от клапана, т. е. может быть вынесен в другую зону/помещение, что делает возможным применение пропорциональных клапанов в экстремальных условиях эксплуатации.
Характеристика регулирования
Доступны 3 основных варианта характеристики регулирования (см. диаграмму ниже). Также возможны дополнительные варианты.
Внимание
- Если для установки (монтажа) клапана необходимо отделить позиционер от корпуса — обязательно проведите повторную калибровку при установке позиционера. Позиционер должен располагаться вертикально
- Для получения точного регулирования убедитесь, что клапан установлен с направлением потока «под седлом»
- Позиционер имеет влагозащищённое исполнение
Технические характеристики
- Тип присоединения: резьбовое, под сварку, клемповое, фланцевое
- Температура раб. среды: -10℃ — +180℃, +25℃ — +220℃
- Температура окр. среды: 0 ℃ — +60℃
- Рабочее давление: см. угл. сед. клапаны (НЗ) поток под седлом
- Давление управления: 4—7 бар (58-102psi)
- Напряжение: 24VDC±10%
- Управляющий сигнал: 0/4—20 мA или 0—5/10 В
- Потребляемая мощность: <5 Вт
- Входное сопротивление: 240Ω при 0/4—20 мA, 21KΩ при 0—5/10 В
- Выходной сигнал: макс. нагрузка - 560Ω при 0/4—20 мА макс. ток — 10 мА при 0—5/10 В
- Степень пыле и влагозащиты: IP65
- Класс взрывозащиты: Ex nA IIC T4
- Класс герметичности: DIN EN 12266 Class A.
Нормально закрытый пружиной (НЗ) поток «под седлом»
|
Size |
Orifice (mm) |
Flow value Kv (m3/h) |
Actuator (mm) |
Differential pressure range P(MPa) |
Control pressure pressure (MPa) |
|
DN15 |
13 |
3.2 |
50A |
0-1.6 |
≥0.45 |
|
63A |
0-1.6 |
≥0.50 |
|||
|
63B |
0-1.6 |
≥0.30 |
|||
|
DN20 |
18 |
6.6 |
50A |
0-1.4 |
≥0.45 |
|
63A |
0-1.6 |
≥0.50 |
|||
|
63B |
0-1.6 |
≥0.30 |
|||
|
DN25 |
24 |
11.4 |
50A |
0-0.8 |
≥0.45 |
|
63A |
0-1.3 |
≥0.50 |
|||
|
DN32 |
31 |
18.3 |
63A |
0-0.8 |
≥0.50 |
|
90B |
0-1.6 |
≥0.40 |
|||
|
DN40 |
35 |
21.3 |
63A |
0-0.5 |
≥0.50 |
|
90A |
0-1.6 |
≥0.60 |
|||
|
90B |
0-1.1 |
≥0.40 |
|||
|
DN50 |
45 |
40.4 |
90A |
0-1.0 |
≥0.60 |
|
90B |
0-0.7 |
≥0.40 |
|||
|
90C |
0-0.8 |
≥0.40 |
|||
|
125A |
0-1.6 |
≥0.55 |
|||
|
125B |
0-1.3 |
≥0.45 |
|||
|
125D |
0-1.1 |
≥0.40 |
|||
|
DN65 |
61 |
46.8 |
90А |
0-0.5 |
≥0.60 |
|
125А |
0-0.9 |
≥0.55 |
|||
|
125В |
0-0.6 |
≥0.45 |
|||
|
DN80 |
80 |
84.0 |
125А |
0-0.5 |
≥0.55 |
