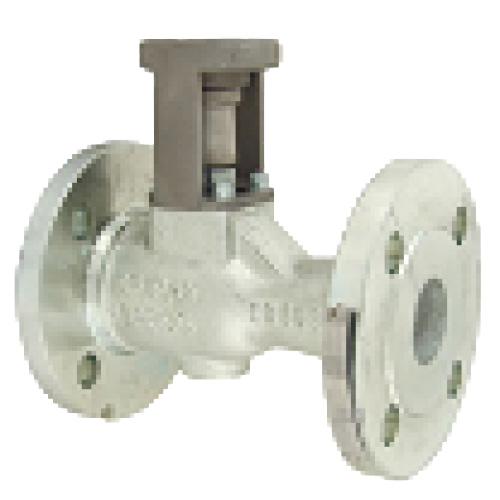

Ручные шаровые краны KBV21i и KBV40i для нижних продувок котлов

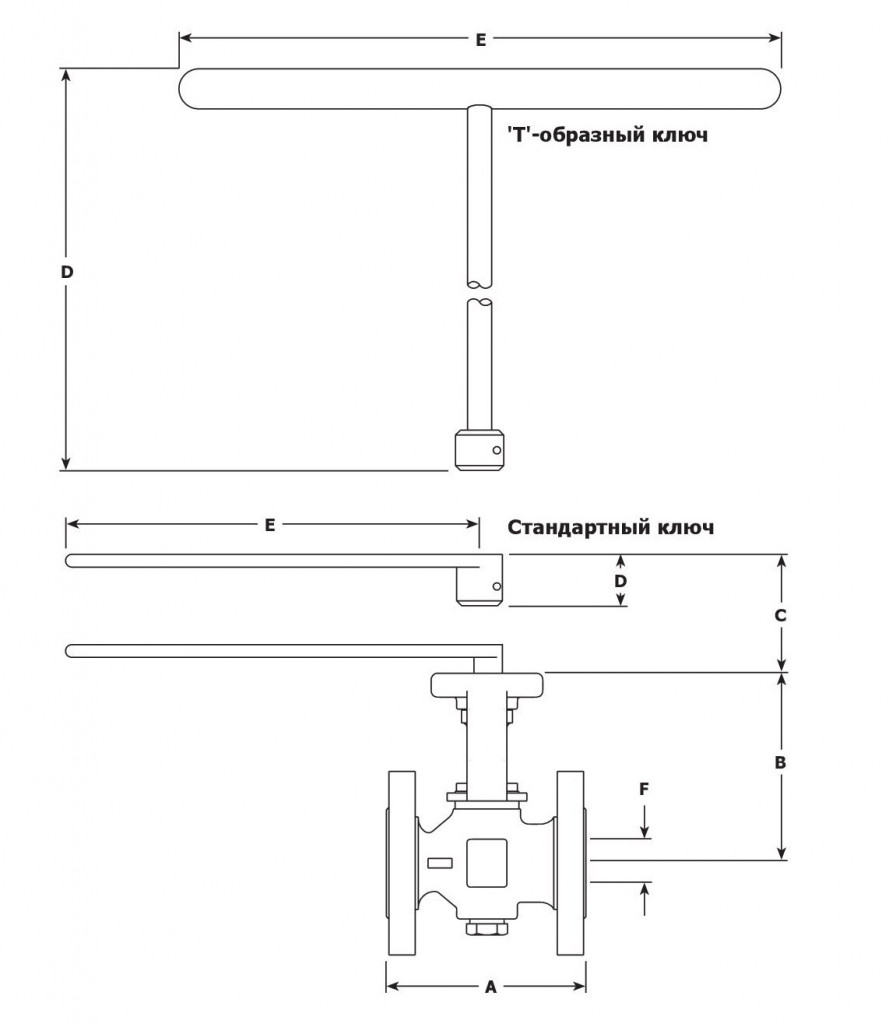

ОписаниеСпециально спроектированный для нижних продувок котлов шаровой кран имеет корпус из углеродистой стали, уплотнения шара из армированного PTFE и внутренние детали из нержавеющей стали. Выпускается два типа ключей для открытия/ закрытия крана:
- Стандартный.
- 'T'-образный с удлинённой ручкой. Ключ может быть удалён из клапана только, когда клапан закрыт. Прим.: Ключи поставлются отдельно от кранов. Рекомендуется иметь в котельной только один доступный для персонала ключ, который должен храниться в специально отведенном месте. Это будет гарантировать, что обслуживающий персонал не забудет закрыть кран после продувки. 'T'-образные ручки рекомендуется всегда использовать с клапанами DN50 и DN65.
Стандарты
Изделия полностью соотвествуют европейским директивам 97/23/EC и маркируются знаком . Площадка по ISO 5211. Антистатичность в сотвествии с ISO 7121 и BS 5351.
DN и соединения
DN25, DN32, DN40, DN50 и DN65 Фланцы PN40 (F4), PN40 (BS) или ASME (ANSI) B 16.5 Class 300.
Поставляемые фланцы:
| Фланец | Расстояние между поверхностями | Толщина фланца |
| PN40 (F4) | DIN 3002 F4 | EN 1092 Part 1 |
| PN40 (BS) | BS 2080 | EN 1092 Part 1 |
| ASME (ANSI) 300 | ASME B 16.10 | ASME B 16.5 |
Материалы
| Корпус и втулка | Сталь оцинкованная | ASTM A216 WCB | |
| Уплотнение штока | R-PTFE Антистатичный | ||
| Шар вентилируемый | Аустенитная нерж. сталь | AISI 316 | |
| Шток | DN65 | Аустенитная нерж. сталь | AISI 316 |
| DN25 - DN50 | Мартенситная нерж. сталь | AISI 420 | |
| Уплотнение шара | PTFE армированный графитом и сталью | PDR 0.8 | |
Рабочий диапазон

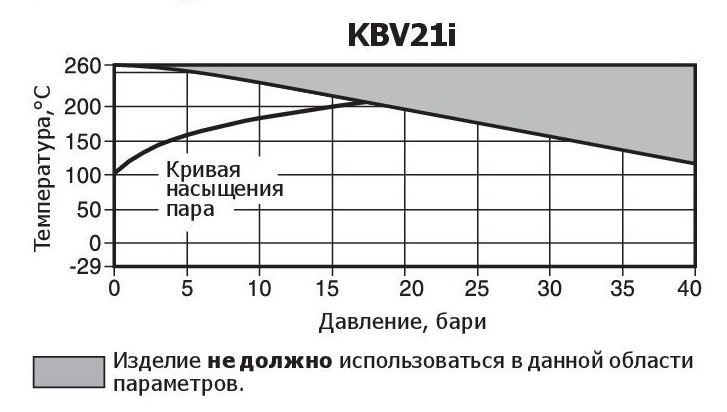

KBV21i
| Корпус соответствует нормали | PN40 |
| PMA Максимальное допустимое давление | 40 бари при 120°C |
| TMA Максимальная допустимая температура | 260°C при 0 бар |
| Минимальная допустимая температура | -29°C |
| PMO Максимальное рабочее давление на насыщенном паре | 17,25 бар |
| TMO Максимальная рабочая температура | 260°C при 0 бар |
| Минимальная рабочая температура | -29°C |
| Прим.: При более низких температурах проконсультируйтесь со Spirax Sarco | |
| ∆PMX Максимальный перепад давления ограничен PMO | |
| Давление холодного гидроиспытания 60 бар | |

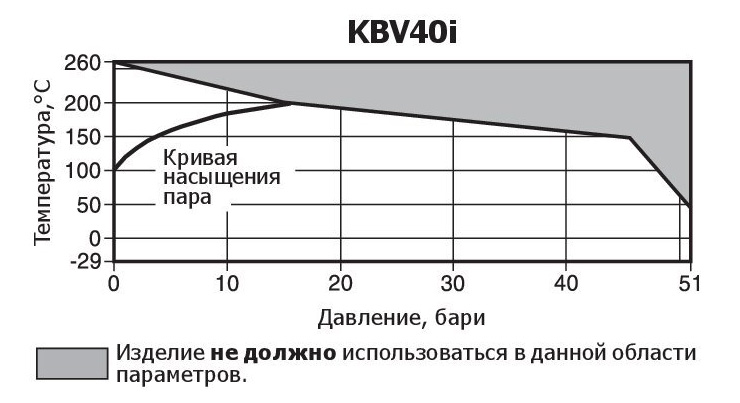

KBV40i
| Корпус соответствует нормали | ASME 300 |
| PMA Максимальное допустимое давление | 51 бар при 38°C |
| TMA Максимальная допустимая температура | 260°C при 0 бар |
| Минимальная допустимая температура | -29°C |
| PMO Максимальное рабочее давление на насыщенном паре | 17,25 бар |
| TMO Максимальная рабочая температура | 260°C при 0 бар |
| Минимальная рабочая температура | -29°C |
| Прим.: При более низких температурах проконсультируйтесь со Spirax Sarco | |
| ∆PMX Максимальный перепад давления ограничен PMO | |
| Давление холодного гидроиспытания 76,5 бар | |
Коэффициент Kvs
| DN | DN25 | DN32 | DN40 | DN50 | DN65 |
| Kvs | 30 | 40 | 81 | 103 | 197 |
