UTC Коллекторы для распределения пара и сбора конденсата из нержавеющей стали

Описание

• Модульная конструкция коллекторов обеспечивает минимальное время на их монтаж
• Компактная конструкция и легкое обслуживание
• Форма поверхностей прилегания плунжера и седла встроенных запорных клапанов обеспечивает гарантированную герметичность в затворе
• Сильфонное уплотнение штока делает открытие и закрытие клапанов легким, а также исключает протечки среды по штоку.

Стандарты

• GB12224-1989 Общие требования для клапанов с корпусами из стали
• GB12228-1989 Технические условия на поковки из углеродистой стали
• GB/T 9131-2000 Фланцы стальные, давление и температура
• GBT13927-2008 Условия испытания клапанов давлением
• GBT1048-2019 Определение и выбор номинального давления в трубопроводах.

Коллектор для распределения пара
Коллектор должен монтироваться так, чтобы вход пара располагался сверху. Снизу коллектор должен дренироваться при помощи конденсатоотводчика.
Конденсат желательно отводить в конденсатную линию, а если это невозможно, и конденсат будет сливаться на землю, для снижения шума и разбрызгивания горячего конденсата рекомендуется использовать диффузор.

Коллектор для сбора конденсата
Коллектор должен монтироваться так, чтобы выход конденсата располагался сверху, а снизу рекомендуется установить клапан для дренажа и продувки коллектора от грязи.

Teхнические данные

Номинальное давление	PN40/Kaacc 300
Mакс. допустимое давление (корпус)	3.03 МПа/200°С
Maкс. допустимая температура (корпус)	450°С/2.16 МПа
Mаксимальное рабочее давление	2.56 МПа
Maксимальная рабочая температура	350°С
Давление гидроиспытания	6.0 МПа
Давление пневмоиспытания	2.0 МПа

Примечание

• Во время работы запорные клапаны коллекторов должны быть полностью открыты или закрыты. Эксплуатация в промежуточном положении может привести к выходу клапанов из строя.
• Для открытия и закрытия клапанов недопустимо применять излишние усилия и использовать какой-либо инструмент и приспособления.

Материалы

Корпус	CF8
Крышка	CF8
Сильфон в сборе	SS304
Шток	SS304
Плунжер	SS440C
Маховик	SS304
Прокладка	Графит

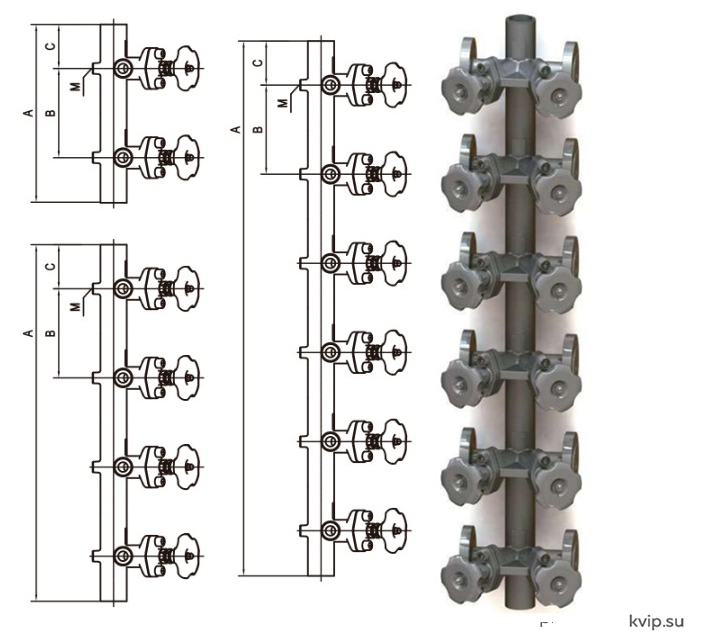

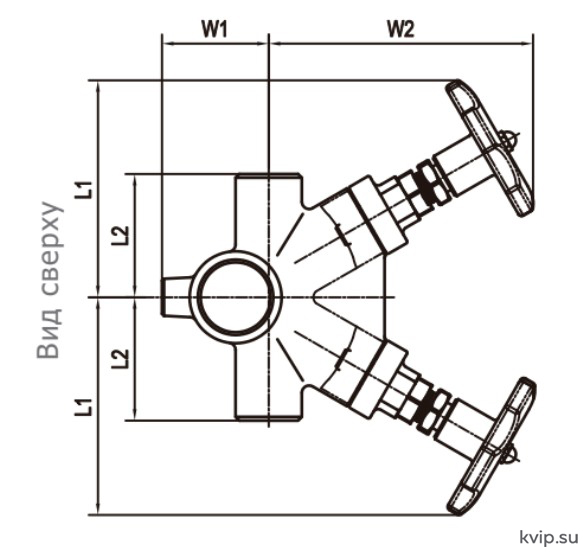

Габаритные размеры

BSPM-UTC03

Размеры, мм

Moдель	Кол-во клапанов	Корпус	Отвод	Размер								Вес
	шт.	DN	DN	A	B	C	L1	L2	W1	W2	M
BSPM-UTC03-4	4	40	15/20	340	170	85	120	67	145	58	M12	9.2 кг
BSPM-UTC03-6	6	40	15/20	510	170	85	120	67	145	58	M12	13.8 кг
BSPM-UTC03-8	8	40	15/20	680	170	85	120	67	145	58	M12	18.5 кг
BSPM-UTC03-10	10	40	15/20	850	170	85	120	67	145	58	M12	23.1 кг
BSPM-UTC03-12	12	40	15/20	1020	170	85	120	67	145	58	M12	27.8 кг

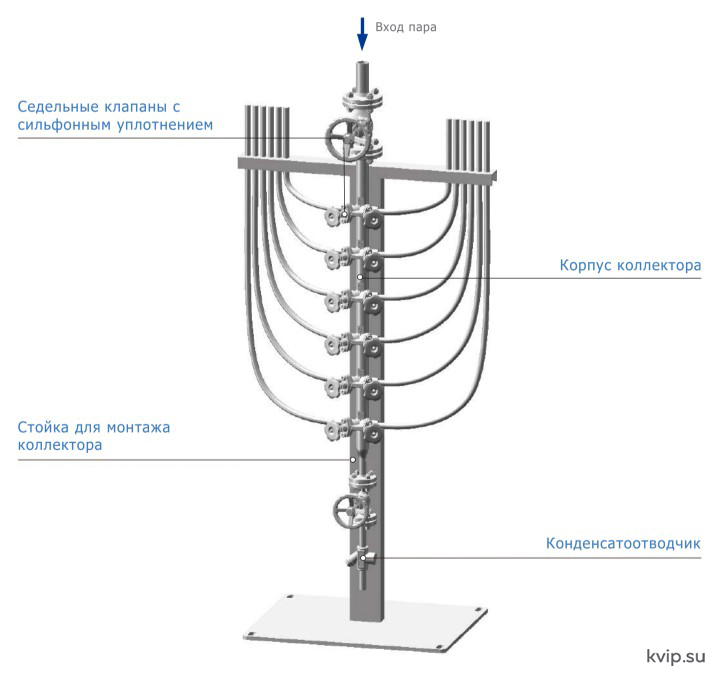

Коллекторы из нержавеющей стали для распределения пара

Коллектор предназначен для распределения пара к паропроводам спутникового обогрева. Коллектор монтируется вертикально на специальной стойке и включает сам коллектор, дренажный конденсатоотводчик и необходимую трубопроводную арматуру. Использование полного комплекта оборудования позволяет быстро создавать требуемые конфигурации систем спутникового обогрева и получать готовые технические решения от одного поставщика.

Корпус коллектора изготовлен из коррозионностойкой нержавеющей стали марки CF8. Спутниковые паропроводы могут подключаться к отводам при помощи резьбовых соединений или сварки.


Седельные клапаны с сильфонным уплотнением

Коллектор оснащен встроенными запорными клапанами с сильфонным уплотнение штока. Такие же клапаны установлены на входе пара и дренаже коллектора перед конденсатоотводчиком.
Сильфонное уплотнение гарантирует отсутствие утечек пара по штоку клапана.
Сферический плунжер и седло с упрочненными поверхностями прилегания обеспечивают хорошую герметичность в затворе. Эргономичный маховик делает удобным открытие и закрытие клапанов.

Стойка для монтажа коллектора

Oптимальная конструкция стальной стойки делает монтаж коллектора и спутниковых паропроводов простым и облегчает регулярное обслуживание.

Корпус коллектора

Корпус коллектора обладает высокой прочностью и коррозионной износостойкостью.
Максимальная рабочая температура достигает 350°С, а метод прецизионного литья по выплавляемым моделям позволяет получать отливки сложной формы и высокого качества.

Конденсатоотводчик

Конденсатоотводчик служит для дренажа коллектора, исключая его подтопление конденсатом.

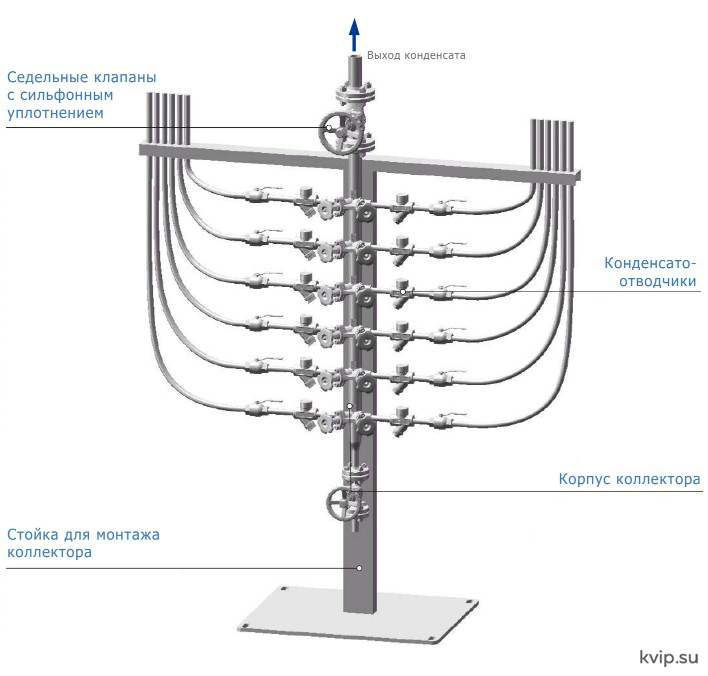

Коллекторы из нержавеющей стали для сбора конденсата

Коллектор предназначен для сбора конденсата от паропроводов спутникового обогрева. Коллектор монтируется вертикально на специальной стойке. К нему поставляются блоки конденсатоотвода, включающие конденсатоотводчики и необходимую трубопроводную арматуру. Это позволяет легко и быстро создавать требуемые конфигурации систем спутникового обогрева и получать готовые технические решения от одного поставщика.

Корпус коллектора изготовлен из коррозионностойкой нержавеющей стали марки CF8. Спутниковые паропроводы могут подключаться к отводам при помощи резьбовых соединений.

Седельные клапаны с сильфонным уплотнением

Коллектор оснащен встроенными запорными клапанами с сильфонным уплотнение штока. Такие же клапаны установлены на выходе конденсата из коллектора и дренаже коллектора. Сильфонное уплотнение гарантирует отсутствие утечек пара по штоку клапана.
Сферический плунжер и седло с упрочненными поверхностями прилегания обеспечивают хорошую герметичность в затворе.

Конденсатоотводчики

Отвод конденсата от спутниковых паропроводов может осуществляться при помощи термодинамических, термостатических капсульных или механических конденсатоотводчиков с поплавком типа «перевернутый стакан».

Стойка для монтажа коллектора

Oптимальная конструкция стальной стойки делает монтаж коллектора и спутниковых паропроводов простым и облегчает регулярное обслуживание.

Корпус коллектора

Корпус коллектора обладает высокой прочностью и коррозионной износостойкостью.
Максимальная рабочая температура достигает 350°С, а метод прецизионного литья по выплавляемым моделям позволяет получать отливки сложной формы и высокого качества.
