рабочих сред
Принцип работы

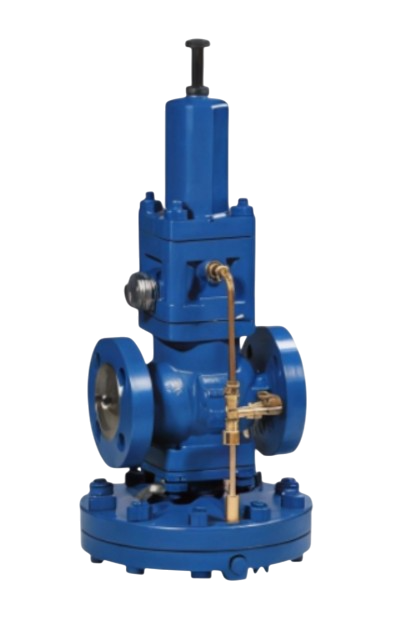

Редукционные клапаны прямого действия с пилотным управлением и корпусами из углеродистой стали PPRV27 предназначены для снижения и поддержания давления пара.Главная диафрагма увеличенной площади обеспечивает быструю реакцию на любые даже самые малые изменения давления до или после клапана и позволяет точно поддерживать давление за ним. Коническая настроечная пружина предназначена для поддержания давления в диапазоне от 0.2 до 17 бар.
DN и соединения
- DN15 - DN150
- Стандартные фланцы: DIN, ANSI, JIS
Материалы компонентов
|
Камера главной диафрагмы |
WCB |
|
Диафрагма / Шарик |
1Cr18Ni9Ti |
|
Нижняя/верхняя нажимные пластины |
25 |
|
Корпус главной диафрагмы |
WCB |
|
Шток / Шток пилотного клапана |
1Cr17Ni2 |
|
Направляющая втулка |
2Cr13 |
|
Корпус / Крышка пружины |
WCB |
|
Седло главного клапана |
2Cr13 |
|
Главный клапан |
2Cr13 |
|
Пружина главного клапана |
Сталь пружинная 50CrVA |
|
Крышка |
QT400 |
|
Пилотный клапан |
2Cr13 |
|
Настроечная пружина |
Сталь пружинная 60Si2Mn |
|
Настроечный болт |
35 |
Teхнические данные
| Корпус соответствует нормали | PN25 |
| Макс. расчётное давление (РМА) | 25 бар при 120°C |
| Maкс. расчётная температура (ТМА) | 232°C при 21 бар |
| Мин. расчётная температура (TMI) | -10°C |
| Макс. давление насыщенного пара до клапана (РМО) | 21 бар |
| Макс. рабочая температура (ТМО) | 232°C при 21 бар |
| Мин. рабочая температура (TMIO) | 0°C |
| Макс. перепад давления (ΔРМХ) | 17 бар |
| Диапазон настройки давления | 0.2 - 17 бар |
| Испытание корпуса проводится без диафрагмы и крышки | |

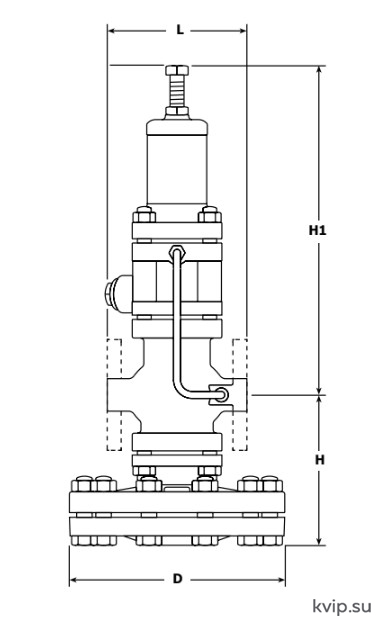

Размеры, мм
|
DN |
L |
H1 |
H |
D |
|
15 |
147 |
221 |
133 |
185 |
|
20 |
154 |
224 |
136 |
185 |
|
25 |
160 |
235 |
145 |
207 |
|
32 |
180 |
236 |
156 |
207 |
|
40 |
200 |
238 |
176 |
255 |
|
50 |
230 |
246 |
183 |
255 |
|
65 |
250 |
295 |
200 |
320 |
|
80 |
310 |
323 |
230 |
350 |
|
100 |
350 |
340 |
263 |
380 |
|
125 |
400 |
359 |
306 |
455 |
|
150 |
450 |
375 |
330 |
500 |
Коэффициент расхода
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
|
Kv |
2.8 |
5.5 |
8.1 |
12.0 |
17.0 |
28.0 |
|
DN |
65 |
80 |
100 |
125 |
150 |
|
Kv |
45.5 |
60.1 |
93.3 |
146 |
186 |

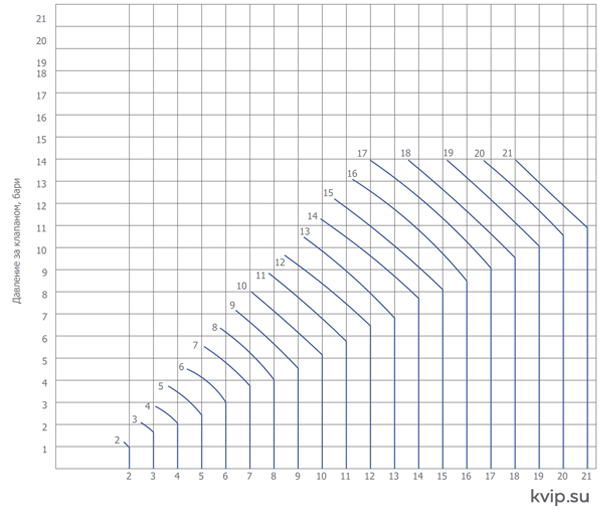

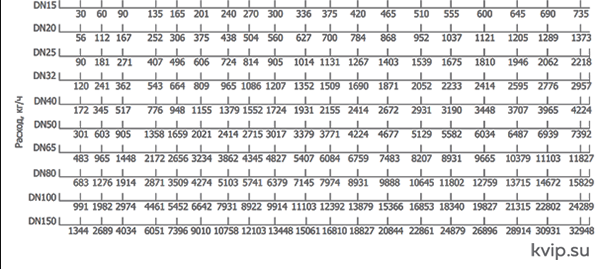

Пропускная способность по пару
Давление перед клапаном, бар
н UTC PPRV27
