АЗ АТОМ TITAN Регуляторы давления прямоточные "После себя" DN 15-300 мм, PN 6,3-25 МПа

TITAN Регуляторы давления прямоточные До себя DN 15-300 мм, PN 6,3-25 МПа

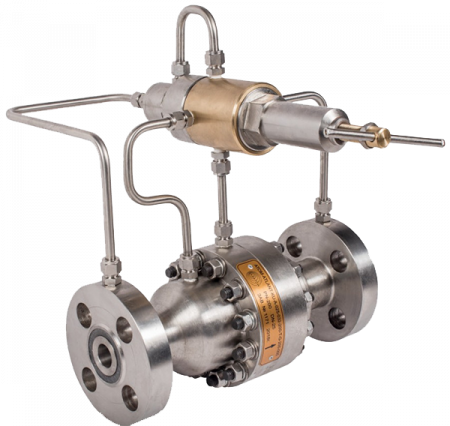

TITAN Регуляторы давления прямоточные До себя DN 15-300 мм, PN 6,3-25 МПа_2

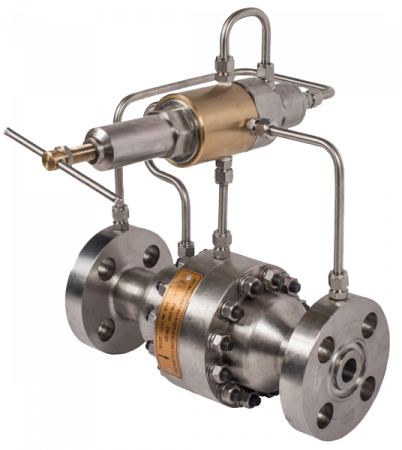

TITAN Регуляторы давления прямоточные До себя DN 15-300 мм, PN 6,3-25 МПа_3

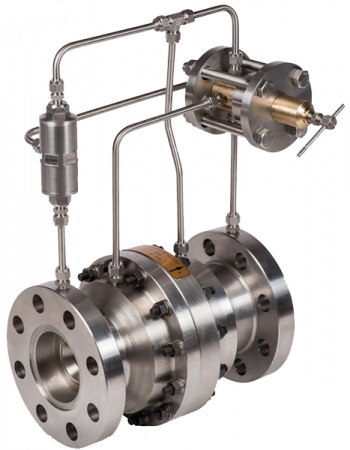

TITAN Регуляторы давления прямоточные До себя DN 15-300 мм, PN 6,3-25 МПа_4

Доставка каждой позиции рассчитывается индивидуально и зависит от выбранного способа доставки и наличия на складе в вашем регионе.

Цена по запросу

Сохранить параметры
рабочих сред

Описание
Как купить

Описание TITAN Регуляторы давления прямоточные "После себя" DN 15-300 мм, PN 6,3-25 МПа

Работа РД осуществляется за счет энергии рабочей среды. Настройка РД на заданное давление осуществляется вращением регулировочного винта пилота. Управляющее давление от пилота поступает в полости поршневой камеры исполнительного устройства. Разница давлений на поршне исполнительного устройства создает максимальное усилие. Любое изменение контролируемого параметра (входного, выходного давления или перепада давления) вызывает перемещение подвижной системы в новое равновесное состояние.

DN15-300. Материал корпуса - сталь коррозионно-стойкая (20Х13,08Х18Н10Т,12Х18Н9ТЛ), тип регулирования "до себя" Рn 6,3-25 МПа. Дополнительная характеристика - температура рабочей среды - от -60 С до +200 С.
Страна производитель - Россия.

Если нужно больше информации об установке редукционного узла, читайте подготовленную нами статью. Об устройстве и классификации регуляторов можно узнать здесь.

Технические характеристики регулятора давления серии TITAN

Условный диаметр, DN, мм	DN 15	DN 20	DN 25	DN 32	DN 50	DN 65	DN 80	DN 100	DN 125	DN 150	DN 200	DN 250	DN 300
Номинальное давление PN, МПа	6,3-25,0								6,3-10,0
Рабочая среда	газообразные среды неагрессивные к материалам регулятора
Коэффициент условной пропускной способности, Kvy,м³/ч	4	6,3	10	16	25	40	71	100	160	250	400	630	1250
Диапазон рабочего давления на входе, Мпа	от 0,63 до 25												от 0,15 до 16
Диапазон рабочего давления на выходе, Мпа	от 0,05 до (Рвх -∆Pmin)
Класс герметичности по ГОСТ 9544-2015	«III» - «V»
Коэффициент условной пропускной способности, Kvs,м³/ч	4	6,3	10	16	25	40	71	100	160	250	400	630	1625
Климатическое исполнение	У; УХЛ; ХЛ; В; О; ОМ
Температура рабочей среды, ͦ С	от минус -40 до плюс +120 (стандартное исполнение)
* возможно изготовление продукции по индивидуальным параметрам заказчика.

Принцип работы регулятора TITAN

Регулятор давления представляет собой агрегат, монтируемый непосредственно в трубопровод.

Корпус регулятора давления является силовым несущим элементом. В корпус монтируются: проставка клапана, выходная втулка, поршень, клапан, прижим, болт, комплект крепежей, корпус пилота, втулка.

На фланцы корпусов через обвязку импульсных трубок крепятся пилот, состоящий из: поршень пилота, колпак, пружина пилота, винт, рукоятка, шарик, гайка накидная, корпус редуктора, вставка, поршень редуктора, шайба редуктора, проставка клапана редуктора, клапан, штуцер входной, затвор, пружина затвора, фитинги и обвязки.

Работа регулятора "После себя" осуществляется за счет энергии рабочей среды. Настройка регулятора на заданное давление осуществляется вращением регулировочного винта пилота. Управляющее давление от пилота поступает в полости поршневой камеры исполнительного устройства. Разница давлений на поршне исполнительного устройства создает Максимальное усилие. Любое изменение контролируемого параметра (входного, выходного давления или перепада давления) вызывает перемещение подвижной системы в новое равновесное состояние. При нулевом расходе рабочей среды затворы пилота и исполнительного устройства герметично закрываются.

Серия TITAN прямоточный регулятор давления с командным устройством.

Низкий уровень шума и вибрации;
Материал корпуса - ст.12Х18Н10Т, 08Х18Н10, 10Х17Н13М2Т;
Стабильная работа без автоколебаний на низких расходах;
Высокие рабочие давления;
Высокая точность поддержания установленных параметров при значительных изменениях расхода и давления;
Рабочая среда - газ
Точность поддержания давления +/- 1% при постоянном давлении;
Широкий диапазон регулирования давления;
Высокая герметичность затворов;
Возможно сформировать узлы редуцирования под все технологические процессы (двухступенчатое регулирование, регулирование с защитой от превышения выходного давления т.д.)

Преимущества прямоточной конструкции:

Осевое направление потока (без поворотов транспортируемой среды), что увеличивает производительность регуляторов на 20-30%;
Минимальные потери давления;
Высокая стойкость к турбулентности и кавитации;
Высокая надежность;
Высокая точность поддержания заданных пределов регулирования вне зависимости от изменения расхода и входного давления;
Автономная работа без подключения к источникам питания.

Вес регуляторов давления серии TITAN, кг

	PN 16	PN 25	PN 40	PN 63	PN 100	PN 160	PN 200
DN 15	11	12	13	15	16	17	24
DN 20	13	14	14	21	23	24	28
DN 25	15	16	16	26	27	28	37
DN 32	19	22	22	31	32	32	44
DN 40	22	25	25	38	41	43	53
DN 50	25	30	30	46	59	62	105
DN 65	33	38	38	61	83	88	175
DN 80	42	45	48	69	93	98	248
DN 100	48	63	70	100	135	141	478
DN 125	65	89	95	156	211	225	651
DN 150	78	116	122	229	295	314	-
DN 200	109	159	220	345	483	535	-
DN 250	159	232	337	480	758	-	-
DN 300	206	299	509	663	-	-	-

Рабочая среда: газообразные среды неагрессивные к материалам регулятора.
