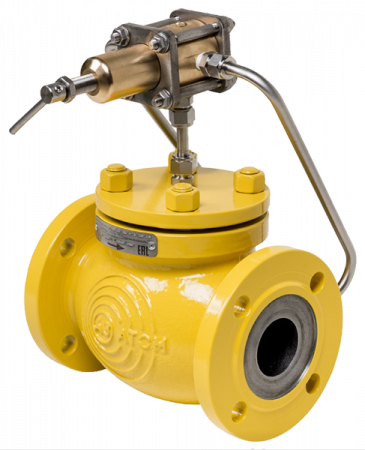

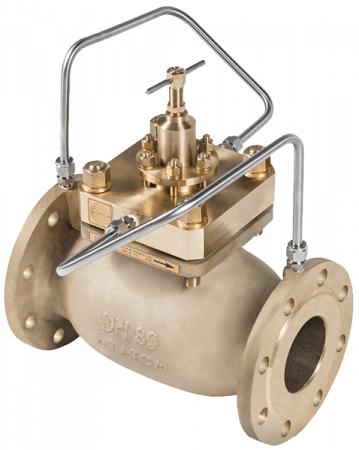

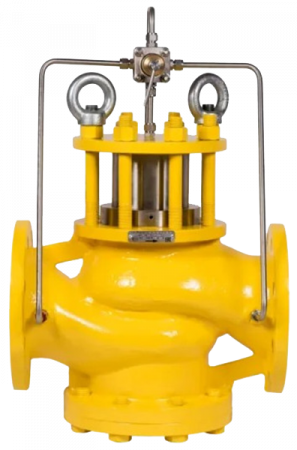

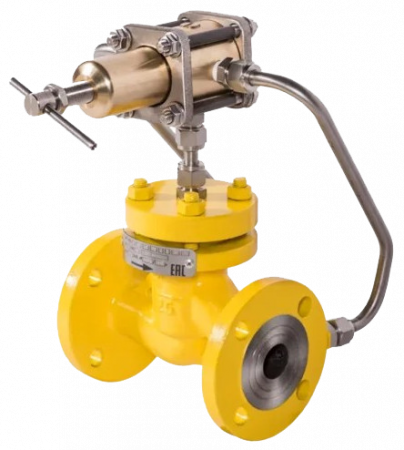

Принцип работы поршневого регулятора давления серии PACS "до себя"
В исходном состоянии регулятор давления закрыт. Поршень прижат к седлу под действием пружины. Давления над и под поршнем равны в следствие сообщения этих полостей через жиклер, установленный фитинге импульсной обвязки на входном фланце корпуса.Из входного трубопровода на вход регулятора давления подается регулируемое давление до регулятора. Необходимая величина давления до регулятора устанавливается вращением регулировочного винта, задавая усилие воздействия пружины пилота на поршень.
При повышении давления до регулятора поршень поднимается, открывая канал для стравливания жидкости из полости над поршнем. При этом давление в полости над поршнем уменьшается и поршень поднимается. Редуцирование рабочей среды происходит за счет ее дросселирования в щели, образованной между поршнем и седлом.
Под действием перепада давления поршень перемещается в сторону, обеспечивающую восстановление заданной величины. При этом образуется необходимый зазор между поршнем и седлом, обеспечивающий требуемое давление до регулятора.
При достижении равновесия всех сил, действующих на поршень, устанавливается определенное равновесное положение при установившемся расходе и заданном давлении до регулятора. Таким образом, обеспечивается постоянство величины заданного давления до регулятора.
Если нужно больше информации об установке редукционного узла, читайте подготовленную нами статью. Об устройстве и классификации регуляторов можно узнать здесь.
Технические характеристики регулятора давления серии PACS
Условный диаметр, DN мм | DN 15 | DN 25 | DN 50 | DN 65* | DN 80 | DN 100 | DN 150 | DN 200 | DN 250 | DN 300 | DN 350 | DN 400 | DN 500 | DN 600 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Номинальное давление PN, МПа | от 1,6 до 6,3 | от 1,6 до 4,0 | ||||||||||||
Рабочая среда | жидкие и газообразные среды неагресивные к материалам регулятора давления | |||||||||||||
Коэффициент условной пропускной способности, Kvy,м³/ч | 4 | 10 | 40 | 71 | 100 | 160 | 400 | 630 | 1000 | 1600 | 2000 | 3150 | 4000 | 5000 |
Диапазон рабочего давления на входе, Мпа | от 0,16 до 6,3 | |||||||||||||
Диапазон настройки выходного давления, МПа | от 0,07 до (Рвх -∆Pmin); от 0,05* до (Рвх -∆Pmin) | |||||||||||||
Класс герметичности по ГОСТ 9544-2015 | «II», «III», «IV» | |||||||||||||
Климатическое исполнение | У; УХЛ; ХЛ; В*; О*; ОМ* | |||||||||||||
Минимальный перепад давления, МПа : | 0,1; 0,05*; 0*(для НО) | |||||||||||||
Температура рабочей среды, ͦ С | от -40 до + 120 | |||||||||||||
* возможно изготовление продукции по индивидуальным параметрам заказчика. |
Материалы составных частей регулятора давления PACS до себя
|
Наименование | Материал |
---|---|---|
1 | Поршень | Углеродистая сталь, покрытие цинк* |
2 | Пружина | Углеродистая сталь, покрытие цинк* |
3 | Жиклер | коррозионно-стойкая сталь* |
4 | Импульсная обвязка | коррозионно-стойкая сталь* |
5 | Регулировочный винт | коррозионно-стойкая сталь* |
6 | Пружина пилота | коррозионно-стойкая сталь* |
7 | Поршень пилота | коррозионно-стойкая сталь* |
Вес регуляторов давления серии PACS, кг
|
PN 16 | PN 25 | PN 40 | PN 63 |
---|---|---|---|---|
DN 15 | 8 | 9 | 10 | - |
DN 20 | 10 | 11 | 12 | - |
DN 25 | 10 | 12 | 13 | 16 |
DN 32 | 12 | 14 | 15 | - |
DN 40 | 18 | 19 | 20 | - |
DN 50 | 23 | 25 | 26 | 57 |
DN 65 | 31 | 34 | 37 | - |
DN 80 | 40 | 44 | 46 | - |
DN 100 | 60 | 65 | 70 | - |
DN 125 | 80 | 85 | 88 | - |
DN 150 | 90 | 98 | 105 | 290 |
DN 200 | 153 | 188 | 230 | - |
DN 250 | 235 | 290 | 325 | - |
DN 300 | 335 | 395 | 440 | - |
Габаритные размеры регуляторов давления серии PACS, LхHxB мм
|
PN 16 | PN 25 | PN 40 | PN 63 |
---|---|---|---|---|
DN 15 | 130х320х160 | 130х320х160 | 130х320х160 | --- |
DN 20 | 150х300х185 | 150х300х185 | 150х300х185 | --- |
DN 25 | 160х325х200 | 160х325х200 | 160х325х200 | 230х365х250 |
DN 32 | 180х340х205 | 180х340х205 | 180х340х205 | --- |
DN 40 | 200х350х215 | 200х350х215 | 200х350х215 | --- |
DN 50 | 230х355х225 | 230х355х225 | 230х355х225 | 300х390х280 |
DN 65 | 290х390х235 | 290х390х235 | 290х390х235 | --- |
DN 80 | 310х420х250 | 310х420х250 | 310х420х250 | --- |
DN 100 | 350х495х255 | 350х495х255 | 350х500х260 | --- |
DN 125 | 400х530х250 | 400х550х270 | 400х550х270 | --- |
DN 150 | 480х550х275 | 480х560х290 | 480х565х295 | 550х605х345 |
DN 200 | 600х590х335 | 600х630х360 | 600х645х375 | --- |
DN 250 | 730х665х405 | 730х690х425 | 730х715х450 | --- |
DN 300 | 850х740х460 | 850х770х485 | 850х800х515 | --- |
