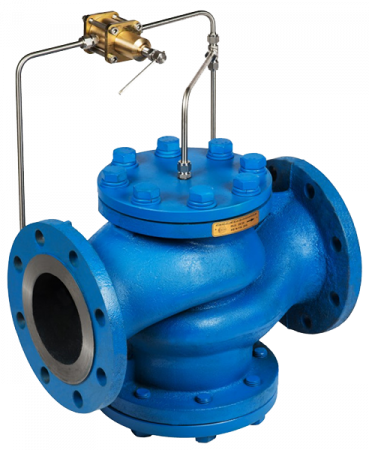

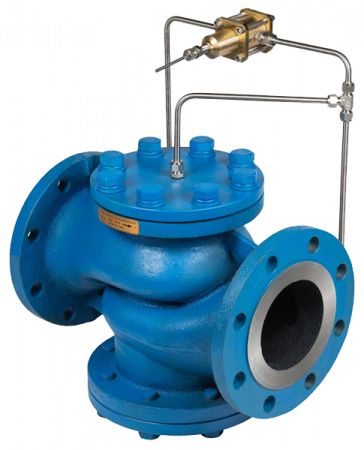

АЗ АТОМ GEFEST Регуляторы давления "До себя" DN 15-600 мм, PN 1,6-6,3 МПа

Принцип работы поршневого регулятора давления серии GEFEST "до себя"

В исходном состоянии регулятор давления  закрыт. Клапан прижат к седлу корпуса под действием пружины. Давления над и под поршнем равны в следствие сообщения этих полостей через импульсные трубки и пилот.

Из входного трубопровода на вход регулятора давления подается давление до регулятора. Необходимая величина давления после регулятора устанавливается вращением регулировочного винта, задавая усилие воздействия пружины пилота на поршень пилота.

При низком давлении после регулятора поршень опускается, открывая канал для стравливания жидкости из полости над поршнем. При этом давление в полости над поршнем уменьшается и поршень, шток, клапан поднимаются.

Редуцирование рабочей среды происходит за счет ее дросселирования в щели, образованной между клапаном и седлом корпуса. Под действием перепада давления поршень, шток и клапан перемещаются в сторону, обеспечивающую восстановление заданной величины. При этом образуется необходимый зазор между клапаном и седлом, обеспечивающий требуемое давление после регулятора.

При достижении равновесия всех сил, действующих на поршень и клапан, устанавливается определенное равновесное положение при установившемся расходе и заданном давлении после регулятора.

Таким образом, обеспечивается постоянство величины заданного давления после регулятора.

Если нужно больше информации об установке редукционного узла, читайте подготовленную нами статью. Об устройстве и классификации регуляторов можно узнать здесь.

Технические характеристики регулятора давления серии GEFEST

Условный диаметр, DN мм	DN 15	DN 25	DN 50	DN 65*	DN 80	DN 100	DN 150	DN 200	DN 250	DN 300	DN 350	DN 400	DN 500	DN 600
Номинальное давление PN, МПа	от 1,6 до 6,3							от 1,6 до 4,0
Рабочая среда	жидкие и газообразные среды неагресивные к материалам регулятора давления
Коэффициент условной пропускной способности, Kvy,м³/ч	4	10	40	71	100	160	400	630	1000	1600	2000	3150	4000	5000
Диапазон рабочего давления на входе, Мпа	от 0,16 до 6,3
Диапазон настройки выходного давления, МПа	от 0,07 до (Рвх -∆Pmin); от 0,05* до (Рвх -∆Pmin)
Класс герметичности по ГОСТ 9544-2015	«II», «III», «IV»
Климатическое исполнение	У; УХЛ; ХЛ; В*; О*; ОМ*
Минимальный перепад давления, МПа :	0,1; 0,05*; 0*(для НО)
Температура рабочей среды,  ͦ С	от -40 до  + 120
* возможно изготовление продукции по индивидуальным параметрам заказчика.

Материалы составных частей регулятора давления GEFEST до себя

	Наименование	Материал
1	Клапан	полиуретан*
2	Пружина	коррозионно-стойкая сталь*
3	Поршень	коррозионно-стойкая сталь*
4	Регулировочный винт	коррозионно-стойкая сталь*
5	Пружина пилота	коррозионно-стойкая сталь*
6	Поршень пилота	коррозионно-стойкая сталь*
7	Шток	коррозионно-стойкая сталь*
8	Корпус	Ст.20Л, Ст.20ГЛ, Ст.12Х18Н9ТЛ (ст.10Х18Н9Л), Ст.12Х18Н12М3ТЛ*

* - возможна корректировка при согласовании с Заказчиком

Вес регуляторов давления серии GEFEST, кг

	PN 16	PN 25	PN 40	PN 63
DN 15	8	9	10	-
DN 20	10	11	12	-
DN 25	10	12	13	16
DN 32	12	14	15	-
DN 40	18	19	20	-
DN 50	23	25	26	57
DN 65	31	34	37	-
DN 80	40	44	46	-
DN 100	60	65	70	-
DN 125	80	85	88	-
DN 150	90	98	105	290
DN 200	153	188	230	-
DN 250	235	290	325	-
DN 300	335	395	440	-

Габаритные размеры регуляторов давления серии GEFEST, LхHxB мм

	PN 16	PN 25	PN 40	PN 63
DN 15	130х320х160	130х320х160	130х320х160	---
DN 20	150х300х185	150х300х185	150х300х185	---
DN 25	160х325х200	160х325х200	160х325х200	230х365х250
DN 32	180х340х205	180х340х205	180х340х205	---
DN 40	200х350х215	200х350х215	200х350х215	---
DN 50	230х355х225	230х355х225	230х355х225	300х390х280
DN 65	290х390х235	290х390х235	290х390х235	---
DN 80	310х420х250	310х420х250	310х420х250	---
DN 100	350х495х255	350х495х255	350х500х260	---
DN 125	400х530х250	400х550х270	400х550х270	---
DN 150	480х550х275	480х560х290	480х565х295	550х605х345
DN 200	600х590х335	600х630х360	600х645х375	---
DN 250	730х665х405	730х690х425	730х715х450	---
DN 300	850х740х460	850х770х485	850х800х515	---
