Описание регулятора давления «после себя» для насыщенного и перегретого пара (с водяным затвором)
Регулятор давления «после себя» предназначен для поддержания давления пара в заданном диапазоне на участке или в контуре системы, расположенной после регулятора.Исполнение клапана регулятора «нормально открытое». Клапан регулятора закрывается при превышении заданной величины давления.
Регулятор давления работает только при постоянном расходе среды через регулятор.
Подключение мембранного исполнительного механизма к паровому трубопроводу должно производиться только через водяной затвор для защиты чувствительной мембраны, от воздействия пара, увеличивая ее ресурс.
Читайте в наших статьях:
Куда пропали регуляторы давления с рынка?
Как выбрать отсечной клапан в новой реальности?
Технические характеристики и размеры
| Исполнение | Односедельное регулирующее | |||||||||||
| Номинальный диаметр DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| Условная пропускная способность Кvу, м3/ч |
0,25 0,4 0,63 1,0 1,6 2,5 3,2 4,0 |
1,6 2,5 4,0 6,3 |
1,0 1,6 2,0 2,5 3,2 4,0 6,3 8,0 10 |
4,0 6,3 10 16 |
10 16 20 25 |
12,5 16 25 32 40 |
25 40 50 63 |
25 40 63 80 100 |
63 100 160 |
100 125 160 200 250 |
160 250 320 |
250 320 400 |
| Номинальное давление, РN, МПа | 1,6; 2,5; 4,0 | |||||||||||
| Относительная утечка затвора | 0,1% от Кvy | |||||||||||
| Тип соединения | Фланцевое по ГОСТ 12820 - исполнение 1 | |||||||||||
| Регулируемая среда | Насыщенный пар; перегретый пар | |||||||||||
| Температура регулируемой среды, °С | до 220; до 350 | |||||||||||
| Высота, мм | 720 | 730 | 750 | 800 | 815 | 820 | 850 | 900 | 950 | 1100 | 1200 | 1300 |
| Строительная длина, мм | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
| Масса (без монтажных частей), кг | 17 | 22 | 26 | 28 | 30 | 32 | 39 | 46 | 67 | 80 | 145 | 190 |
Диапазон настройки регулятора
| Цвет пружины | Желтый | Красный | ||
| Пределы настройки, МПа | 0,01-0,07 | 0,05-0,3 | 0,1-0,6 | 0,3-1,2 |
| Эффективная площадь диафрагмы, см2 | 284 | 82 | 34 | |
Материалы основных деталей регуляторов
| Корпус клапана |
Сталь 25Л (GS-52) |
Сталь 09Г2С* (9MnSi5) |
Сталь 12Х18Н10Т* (Х10СrNiTi18-10) |
||
| PN 1,6-2,5-4,0 МПа | |||||
| Плунжер | Сталь 12Х18Н10Т (Х10СrNiTi18-10) | ||||
| Седло |
Сталь 12Х18Н10Т (Х10СrNiTi18-10) Латунь ЛС59 (CuZn38Pb1,CW607N) |
||||
| Мембрана |
Этилен-пропиленовый каучук EPDM (бутадиен-нитрильный каучук NBR, фторкаучук FPM, силиконовый каучук VMQ — под заказ) |
||||
| Уплотнение в затворе | «Металл по металлу» | ||||
| Уплотнение штока** | До 220°С | До 350°С | |||
| Модифицированный фторопласт (PTFE) | Графит ТРГ, сильфон | ||||
** в зависимости от рабочей среды и температуры
_Р1.jpg "Регулятор давления «после себя» для насыщенного и перегретого пара (с водяным затвором)_Р1")
| Устройство УРРД® |
|

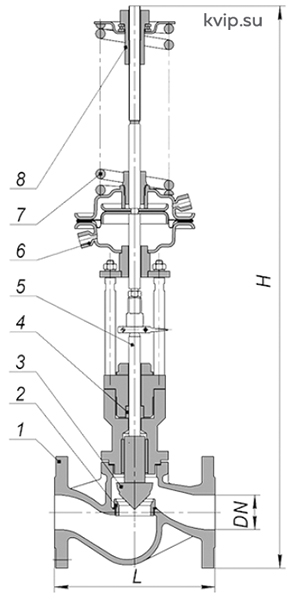

1 – корпус 2 – седло 3 – плунжер 4 – сальниковый узел 5 – шток 6 – привод мембранный 7 – пружина 8 – настроечная гайка |
Монтажные положения

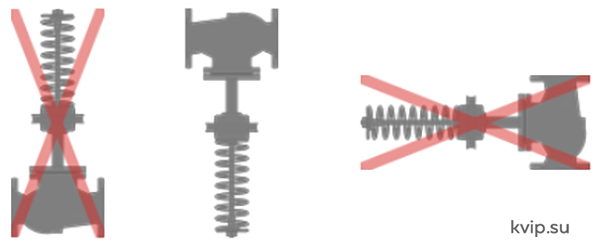

Регуляторы устанавливаются только на горизонтальном участке трубопровода, регулирующим блоком вниз._Р2.jpg "Регулятор давления «после себя» для насыщенного и перегретого пара (с водяным затвором)_Р2")

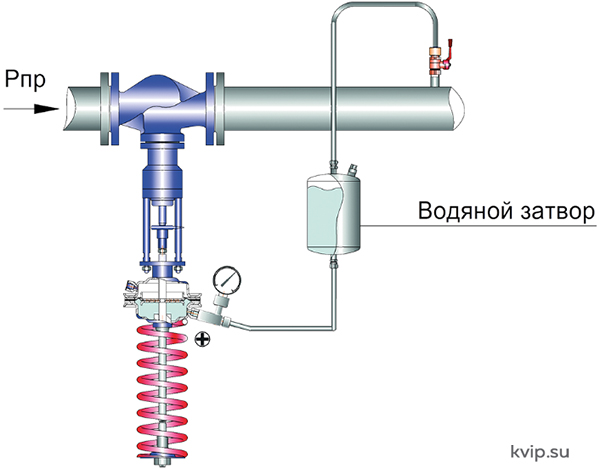

Схема подключения регулятора давления на пар
_Р3.jpg "Регулятор давления «после себя» для насыщенного и перегретого пара (с водяным затвором)_Р3")
Рпр – давление потока среды на подающем трубопроводе.

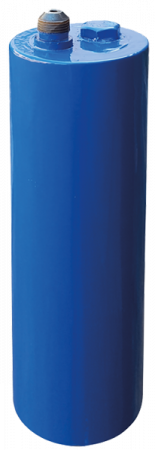

Водяной затвор
Водяной затвор предназначен для совместной работы с регулятором давления УРРД на пар и служит для защиты чувствительной мембраны от воздействия пара, увеличивая ее ресурс.Технические характеристики и размеры:
| Тип | ВЗ-1 | ВЗ-2 |
| Объем, л | 0,65 | 1,25 |
| Номинальное давление регулируемой среды PN, МПа | 1,6 | |
| Регулируемая среда | Насыщенный пар; Перегретый пар | |
| Температура регулируемой среды, °С | до 220; до 350 | |
| Высота H, мм | 280 | 490 |
| Диаметр D, мм | 70 | |
| Присоединительная резьба M, | M12x1,5 | |
| Масса, кг | 2,2 | 3,5 |
| Эффективная площадь диафрагмы мембранного привода регулятора (для подбора), см2 | 34/82 | 284 |
Особенности монтажа:
При монтаже водяной затвор должен быть установлен выше мембранного привода регулятора. Перед запуском системы необходимо заполнить водяной затвор через специальное отверстие. Во время эксплуатации регулятора давления для пара необходимо поддерживать наличие воды в системе водяного затвора.
| Устройство водяного затвора |
|

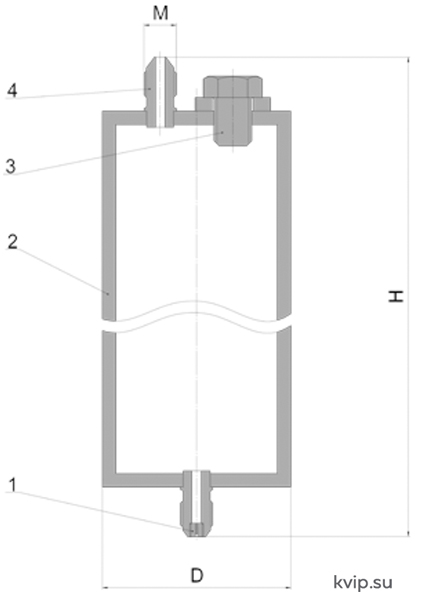

1 – дроссель 2 – корпус 3 – пробка для залива воды 4 – штуцер |
_Р4.jpg "Регулятор давления «после себя» для насыщенного и перегретого пара (с водяным затвором)_Р4")
