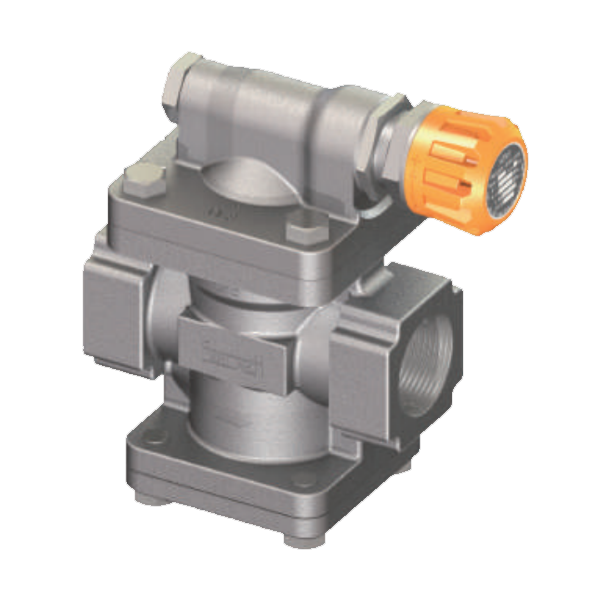

Редукционные клапаны давления пилотного действия YP-R2 и YP-F2
Особенности
Клапан широко используется в фармацевтической, пищевой и других видах промышленности.
1. Компактность и удобство установки/монтажа.
2. Простота конструкции и технического обслуживания, высокий ресурс.
3. Составные части редукционного клапана изготовлены из нержавеющей стали с высокой коррозионной стойкостью.
Технические характеристики
|
Тип/Серия |
YP-R2/YP-F2 |
|
Тип присоединения |
Внутренняя резьба Rp или Rc/Фланец |
|
Типоразмер (DN) |
DN3, DN40, DN50 |
|
Номинальное давление (МПа) |
1.6 |
|
Рабочее давление (МПа) |
0.1 ~ 1.6 |
|
Диапазон регулируемого давление (МПа) |
0.05 ~ 1.2 |
|
Максимальная температура рабочей среды, TMO (°С) |
220 |
ВНИМАНИЕ!
Во избежание некорректной работы, непредвиденных, несчастных случаев, травм, НЕ используйте редукционные клапаны давления за рамками рабочих диапазонов.
|

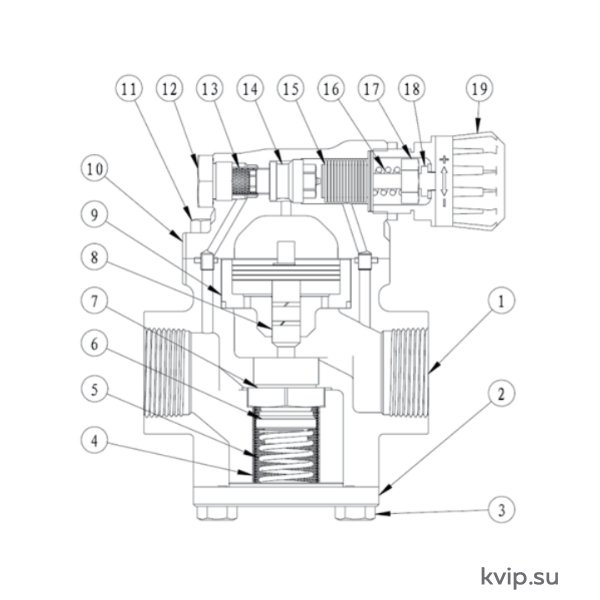

Поз. |
Элементы |
Материал |
|
1 |
Нижний корпус |
Нержавеющая сталь |
|
2 |
Нижняя крышка |
Нержавеющая сталь |
|
3 |
Болты |
Нержавеющая сталь |
|
4 |
Фильтр |
Нержавеющая сталь |
|
5 |
Пружина |
Нержавеющая сталь |
|
6 |
Запорный элемент |
Нержавеющая сталь |
|
7 |
Седло клапана |
Нержавеющая сталь |
|
8 |
Поршень |
Нержавеющая сталь |
|
9 |
Поршневая вставка |
Нержавеющая сталь |
|
10 |
Верхний корпус |
Нержавеющая сталь |
|
11 |
Болты |
Нержавеющая сталь |
|
12 |
Крышка пилотного клапана |
Нержавеющая сталь |
|
13 |
Фильтр |
Нержавеющая сталь |
|
14 |
Канал пилотного клапана |
Нержавеющая сталь |
|
15 |
Сильфон |
Нержавеющая сталь |
|
16 |
Пружина |
Пружинная сталь |
|
17 |
Опора/седло пружины |
Нержавеющая сталь |
|
18 |
Настроечный винт |
Нержавеющая сталь |
|
19 |
Рукоятка |
Пластик |
Размеры
