Описание Сдвигового Компенсатора c Ограничительными Стяжками (С Патрубками) (Турция)
Дилатационные компенсаторы – это устройства, устанавливаемые в точках дилатационных переходов трубопроводов и обеспечивающие системе безопасную работу, посредством поглощения всех несвязанных друг с другом движений, поступающих от различных масс, а также всех вертикальных и горизонтальных движений, образующихся от колебаний земли. Подробнее об устройствах и видах компенсаторов, читайте в статье на нашем сайте.Дилатационные компенсаторы с ограничительным штоком предназначены для поглощения движений направления Х и Y. Разрабатываются в зависимости от количества движений, которые они будут поглощать. О том, как правильно установить компенсатор на трубопровод, Вы сможете узнать в нашей статье.
Дилатационные компенсаторы с ограничительным штоком состоят из двух сильфонов, промежуточной трубы, фланцев и штоков. Благодаря сильфонам, расположенным с двух сторон, и ограничительным штокам, эти устройства обладают способностью поглощать
движения оседания.
Дилатационные компенсаторы с ограничительным штоком устанавливаются в точках дилатационных переходов зданий, ко всем подземным и наземным линиям и ко всем видам труб, проводящих любые жидкости. Сильфоны дилатационных компенсаторов производятся из нержавеющей стали, а соединительные элементы – из нержавеющей или углеродистой стали. Подробнее о принципе работы и устройстве П-образных компенсаторов, читайте в этой статье.
Виды соединения
Неподвижный фланец, вращающийся фланец, приварные патрубки, резьбовое или желобчатое соединение.Номинальные диаметры
DN25(1’’) - DN1200(48’’)Давление и температура

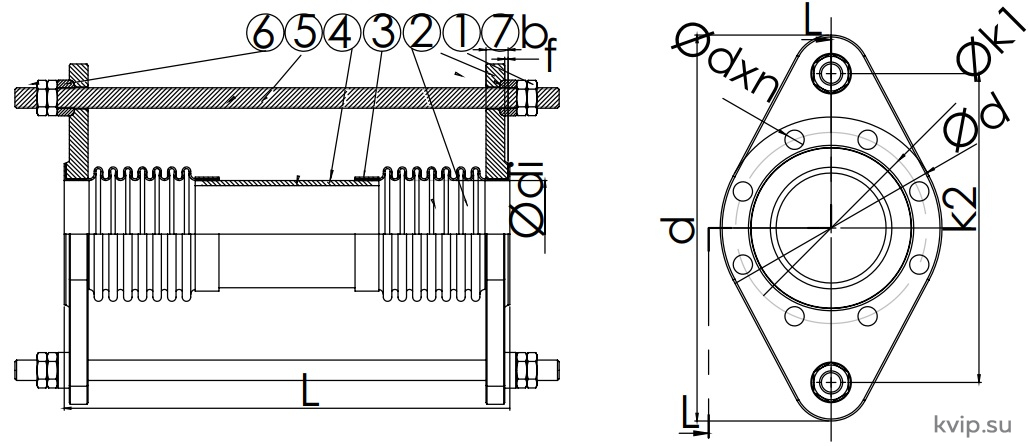

Давление: PN40, температура: -80 +1100°CСпецификация материалов Сдвигового Компенсатора c Ограничительными Стяжками (С Патрубками)
| № | Штук | Наименование | Материал |
|---|---|---|---|
| 7 | 8 | ГАЙКА | St 37.2 |
| 6 | 4 | КОЛЬЦО | St 37.2 |
| 5 | 2 | ОГРАНИЧИТЕЛЬНЫЙ ШТ01 | ( St 37.2 |
| 4 | 1 | ПРОМЕЖУТОЧНАЯ ТРУБ | X St 37.2 |
| 3 | 2 | ЛЕНТА | AISI 304 |
| 2 | 2 | СИЛЬФОН | AISI 304 |
| 1 | 2 | ОВАЛЬНЫЙ ФЛАНЕЦ | St 37.2 |
%20(Турция)3.jpg "Сдвиговой Компенсатор c Ограничительными Стяжками (С Патрубками) (Турция)")
|
|
Осевой |
Боковой | Ødi |
d1 |
Ød |
Øk1 |
k2 |
Ød4 |
f |
b |
Ødxn |
L |
Номер устройства Боковой |
L |
Номер устройства Боковой |
L |
Номер устройства Боковой |
L |
Номер устройства |
|||
|
Диаметр |
||||||||||||||||||||||
| DN 25 | ±15 | ±25 | 38 | 185 | 115 | 85 | 150 | 68 | 2 | 16 | Ø14x4 | 250 | E32100025 | ±50 | 350 | E32000025 | ±75 | 450 | E32300025 | ±100 | 550 | E32400025 |
| DN 32 | ±15 | ±25 | 42,4 | 210 | 140 | 100 | 180 | 78 | 2 | 16 | Ø18x4 | 250 | E32100032 | ±50 | 350 | E32000032 | ±75 | 450 | E32300032 | ±100 | 550 | E32400032 |
| DN 40 | ±15 | ±25 | 48,3 | 220 | 150 | 110 | 185 | 88 | 3 | 16 | Ø18x4 | 250 | E32100040 | ±50 | 350 | E32000040 | ±75 | 450 | E32300040 | ±100 | 550 | E32400040 |
| DN 50 | ±15 | ±25 | 60,3 | 250 | 165 | 125 | 205 | 102 | 3 | 18 | Ø18x4 | 350 | E32100050 | ±50 | 450 | E32000050 | ±75 | 550 | E32300050 | ±100 | 650 | E32400050 |
| DN 65 | ±30 | ±25 | 76,1 | 270 | 185 | 145 | 225 | 122 | 3 | 18 | Ø18x4 | 350 | E32100060 | ±50 | 450 | E32000060 | ±75 | 550 | E32300060 | ±100 | 650 | E32400060 |
| DN 80 | ±30 | ±25 | 88,9 | 310 | 200 | 160 | 251 | 138 | 3 | 20 | Ø18x4 | 400 | E32100080 | ±50 | 500 | E32000080 | ±75 | 600 | E32300080 | ±100 | 700 | E32400080 |
| DN 100 | ±30 | ±25 | 114,3 | 330 | 220 | 180 | 271 | 158 | 3 | 20 | Ø18x4 | 400 | E32100100 | ±50 | 500 | E32000100 | ±75 | 600 | E32300100 | ±100 | 700 | E32400100 |
| DN 125 | ±30 | ±25 | 139,7 | 366 | 250 | 210 | 304 | 188 | 3 | 22 | Ø18x4 | 450 | E32100125 | ±50 | 650 | E32000125 | ±75 | 750 | E32300125 | ±100 | 850 | E32400125 |
| DN 150 | ±30 | ±25 | 168,3 | 420 | 285 | 240 | 347 | 212 | 3 | 22 | Ø23x8 | 450 | E32100150 | ±50 | 650 | E32000150 | ±75 | 750 | E32300150 | ±100 | 850 | E32400150 |
| DN 200 | ±30 | ±25 | 219,1 | 510 | 340 | 295 | 411 | 268 | 3 | 24 | Ø23x12 | 500 | E32100200 | ±50 | 700 | ЕЗ2000200 | ±75 | 800 | E32300200 | ±100 | 900 | E32400200 |
| DN 250 | ±30 | ±25 | 273 | 573 | 405 | 355 | 484 | 320 | 3 | 26 | Ø27x12 | 600 | E32100250 | ±50 | 800 | E32000250 | ±75 | 900 | E32300250 | ±100 | 1000 | E32400250 |
| DN 300 | ±30 | ±25 | 323,9 | 660 | 460 | 410 | 555 | 378 | 4 | 28 | Ø27x12 | 750 | E32100300 | ±50 | 950 | ЕЗ2000300 | ±75 | 1000 | E32300300 | ±100 | 1150 | E32400300 |
Наши специалисты подберут Вам оптимальный компенсатор, исходя из Ваших индивидуальных параметров.
