Описание Hels сильфонного осевого компенсатора с приварными патрубками
Hels осевые компенсаторы - это элементы, поглощающие расширение вдоль оси трубопровода в связи изменением температуры среды проходящей через нее. Трубопроводы делятся на секции, и рассчитываются полученные величины расширения, а вдоль трубопровода устанавливаются металлические сильфонные компенсаторы осевого типа в зависимости от этих расчетных значений.Стандартные осевые компенсаторы производятся с расширением на 30 мм и 60 мм. В связи с особенностями трубопровода и требований проекта, возможно изготовление компенсаторов с различными осевыми ходами. Основной частью компенсатора является сильфон образующееся из нержавеющей стали в результате ее формирования. На основе спецификаций поступающей от заказчика комплектующие, такие как внутренний экран, внешний кожух, ограничительные стяжки и т.д. тоже могут быть добавлены.
В зависимости от вида, давления и температуры среды, рассчитываются толщина, количество слоев и другие составляющие сильфона.
Подробнее об устройстве и видах компенсаторов читайте в статье на нашем сайте.
Читайте в наших статьях:
Кто из Российских производителей способен заменить Danfoss
Куда пропали регуляторы давления с рынка?
Технические характеристики Hels сильфонного осевого компенсатора с приварными патрубками
- Дизайн: в соответствии со стандартом EJMA;
- Вид соединения: вращающийся фланец, неподвижный фланец, приварные патрубки;
- Условия работы: в соответствии с DIN 2401;
- Материал: в соответствии с DIN 17440;
- Сильфоны: нержавеющая сталь;
- Соединение: нержавеющая или углеродистая сталь;
- Номинальные диаметры: DN 25(1")-DN 2600 (104");
- Рабочее давление: стандартное производство: PN 16. Однако, возможно производство и групп более высокого давления. О том, как правильно установить компенсатор на трубопровод, читайте в нашей статье.

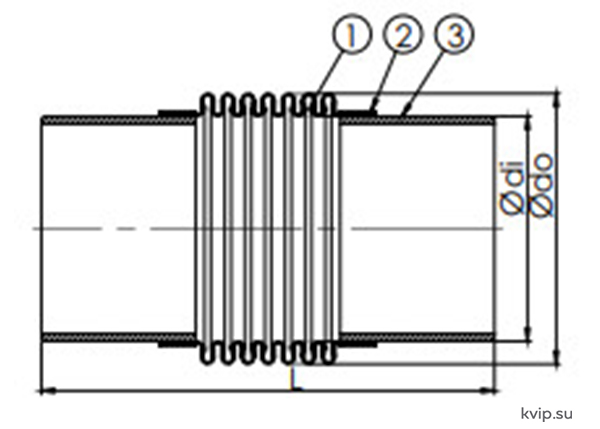

_Р1.jpg)
Размер |
ødi |
ødo |
L |
Номер устройства |
L |
Номер устройства |
|
DN 25 | 38 | 48,2 | 210 | Е131ООО25 | Е1311ОО25 | ||
DN 32 | 42,4 | 55 | 215 | Е13100032 | Е1311ОО32 | ||
DN 40 | 48,3 | 61 | 240 | Е13100040 | Е13110040 | ||
DN 50 | 60,3 | 76 | 210 | Е13100050 | Е13110050 | ||
DN 65 | 76,1 | 95 | 210 | Е13100060 | Е13110060 | 295 | Е13210060 |
DN 80 | 88,9 | 111 | 210 | Е13100080 | Е13110080 | 290 | Е13210080 |
DN 100 | 114,3 | 140 | 220 | Е13100100 | Е13110100 | 300 | Е13210100 |
DN 125 | 139,7 | 164 | 230 | Е13100125 | Е1311О125 | 310 | Е13210125 |
DN 150 | 168,3 | 200 | 245 | Е13100150 | Е1311О15О | 345 | Е13210150 |
DN200 | 219,1 | 250 | 240 | Е13100200 | Е1311О2ОО | 345 | Е13210200 |
DN250 | 273 | 323 | 250 | Е13100250 | Е13110250 | 350 | Е13210250 |
DN 300 | 323,9 | 380 | 260 | Е13100300 | Е13110300 | 360 | Е13210300 |
