Ayvaz DN 25-300 Компенсаторы сильфонные осевые под приварку

Описание Ayvaz DN 25-300 Компенсаторов сильфонных осевых под приварку

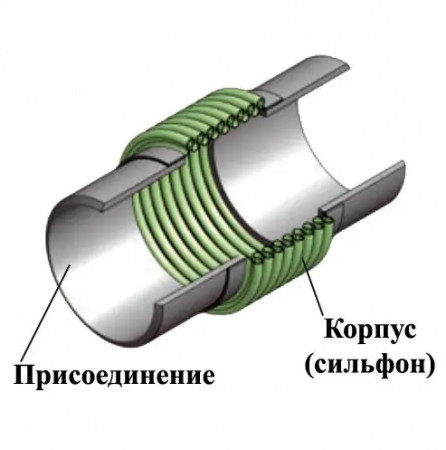

Это устройство предназначено для поглощения вибраций и деформационных нагрузок трубопровода. Диапазон возможного осевого смещения для DN 25, гофра которого изготовлена из нержавеющей стали, достигает 30 мм. Для облечения приварки патрубков в качестве материала их изготовления использована обычная углеродистая сталь. Подробнее о компенсаторах и их назначении, Вы сможете узнать в нашей статье.

Технические характеристики Ayvaz DN 25-300 Компенсаторов сильфонных осевых под приварку

Осевые компенсаторы представляют собой компенсаторы, компенсирующие тепловое расширение вдоль оси трубы. Система трубопроводов разделена внутри себя на различные расширительные секции и изолирована с помощью фиксированных точек. Таким образом, движение, происходящее в зоне расширения, поглощается осевым компенсатором, используемым в этой зоне.

Компенсаторы осевого расширения изготавливаются со стандартным расширением 30 и 60 мм, но возможно специальное производство с другими желаемыми значениями расширения. Материал футеровки используется опционально, чтобы обеспечить плавность потока и сократить соединение между сильфоном и жидкостью. В зависимости от температуры и давления используемой жидкости рассчитывают материал сильфона, толщину стенки и этажность.

Дизайн и производство: Сделано в соответствии со стандартами EJMA. Значения давления и температуры соответствуют стандартам DIN 2401. Подробнее о том, как правильно установить компенсатор на трубопровод, читайте в статье на нашем сайте.

Спецификация материалов Ayvaz DN 25-300 Компенсаторов сильфонных осевых под приварку

Сильфоны и вкладыши из нержавеющей стали в соответствии с DIN 17440, фитинги из нержавеющей стали или углерода производится как сталь. другие материалы может производиться по требованию.

Номинальный диаметр: DN 25(1") - DN 2600 (104")

Значения давления:
Компенсаторы осевые металлические сильфонные изготавливаются в стандартном классе давления PN16, а также в результате специальных конструкций для более высоких классов давления. Номинальный диаметр рабочего давления и работа зависит от температуры.

Диапазон температур: В зависимости от материала от -196°C до + 600°C

MKSF Аксиальный металлический сильфонный компенсатор / фиксированный фланец

№	Кусок	Наименование	Материал
1	1	Сильфонный	AISI 304
2	2	Лента	AISI 304
3	2	Внутренний рукав	AISI 304
4	2	Фланец	St 37.2

Диаметр	ØD	Øk	Ød4	b	f	Ødxn	Ødi	Ødo	*30	*30L	*60L
DN25	115	85	68	16	2	Ø14x4	38	48,2	120	120
DN32	140	100	78	16	2	Ø18x4	42,4	55	125	125
DN40	150	110	88	16	3	Ø18x4	48,3	61	130	130
DN50	165	125	102	18	3	Ø18x4	60,3	76	120	120	200
DN65	185	145	122	18	3	Ø18x4	76,1	95	120	120	205
DN80	200	160	138	20	3	Ø18x8	88,9	111	120	120	200
DN100	220	180	158	20	3	Ø18x8	114,3	140	130	130	215
DN125	250	210	188	22	3	Ø18x8	139,7	164	135	135	225
DN150	285	240	212	22	3	Ø23x8	168,3	200	160	160	250
DN200	340	295	268	24	3	Ø23x12	219,1	250	160	160	265
DN250	405	355	320	26	3	Ø27x12	273	323	170	170	270
DN300	460	410	378	28	4	Ø27x12	323,9	380	170	170	270

MKDF Аксиальный металлический сильфон / вращающийся фланец

№	Кусок	Наименование	Материал
1	1	Сильфонный	AISI 304
2	2	Внутренний рукав	AISI 304
3	2	Фланец	St 37.2

Диаметр	ØD	Øk	Ød4	b	f	Ødxn	Ødi	Ødo	*30	*30L	*60L
DN25	115	85	68	16	2	Ø14x4	38	48,2	110	110
DN32	140	100	78	16	2	Ø18x4	42,4	55	115	115
DN40	150	110	88	16	3	Ø18x4	48,3	61	120	120
DN50	165	125	102	18	3	Ø18x4	60,3	76	110	110	190
DN65	185	145	122	18	3	Ø18x4	76,1	95	110	110	195
DN80	200	160	138	20	3	Ø18x8	88,9	111	110	110	190
DN100	220	180	158	20	3	Ø18x8	114,3	140	115	115	200
DN125	250	210	188	22	3	Ø18x8	139,7	164	130	130	210
DN150	285	240	212	22	3	Ø23x8	168,3	200	145	145	245
DN200	340	295	268	24	3	Ø23x12	219,1	250	140	140	245
DN250	405	355	320	26	3	Ø27x12	273	323	150	150	250
DN300	460	410	378	28	4	Ø27x12	323,9	380	150	150	250

MKKB Аксиальный металлический сильфонный компенсатор / приварная шейка

№	Кусок	Наименование	Материал
1	1	Сильфонный	AISI 304
2	2	Лента	AISI 304
3	2	Внутренний рукав	AISI 304
4	2	Сварной шов	St 37.2

Диаметр	ØD	Ødo	*30	*30L	*60L
DN25	38	48.2	210	210
DN32	42,4	55	215	215
DN40	48,3	61	220	220
DN50	60,3	76	210	210	290
DN65	76,1	95	210	210	285
DN80	88,9	111	215	215	300
DN100	114,3	140	215	215	300
DN125	139,7	164	220	220	310
DN150	168,3	200	245	245	345
DN200	219,1	250	235	235	340
DN250	273	323	240	240	340
DN300	323,9	380	250	250	340
