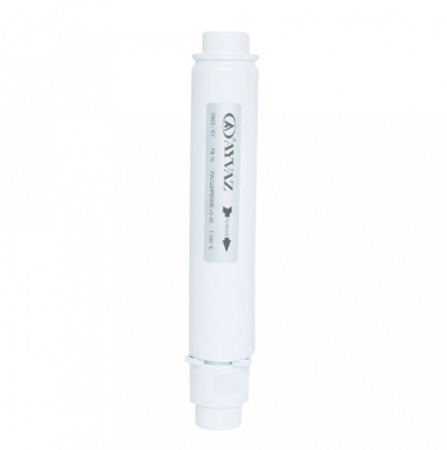

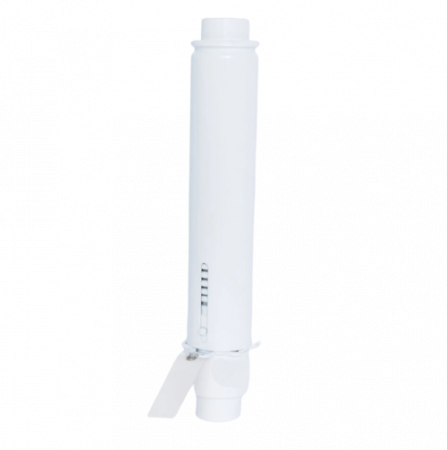

Ayvaz DN 15-100 Компенсаторы сильфонные патрубковые под приварку

Описание Ayvaz DN 15/20/25/32/40/50/65/80/100 Компенсаторов сильфонных патрубковых под приварку

Компенсатор сильфонный резьбовой патрубковый Ayvaz DN 15-100 предотвращает смещения и деформации труб, возникающие за счет линейного расширения в системах горячего водоснабжения. Изящный дизайн патрубкового компенсатора практично сочетается в комнатах, холлах, офисах, а также на открытых для взора трубопроводах. Возможное осевое смещение сильфона 50 мм (+5/-45): 5 мм на растяжение и 45 мм на сжатие. Сильфон компенсатора выполнен из нержавеющей стали AISI 321. Подробнее о видах и назначении компенсаторов, читайте в статье на нашем сайте.

Присоединительные патрубки — из углеродистой стали. Внутренний экран изготавливается из нержавеющей стали AISI 304, а наружный защитный корпус — из алюминия. Максимальное давление 16 бар. Патрубковый компенсатор применяется в качестве компенсирующего и поглощающего монтажного элемента различных температурных деформаций и шумов, происходящих в трубопроводах, транспортирующих горячие и холодные среды многоэтажных зданий. О том, как правильно установить компенсатор на трубопровод, читайте в нашей статье.

Особенности Ayvaz DN 15/20/25/32/40/50/65/80/100 Компенсаторов сильфонных патрубковых под приварку

1. Экономит энергию, так как не вызывает потери давления;
2. Время подготовки и сборки очень короткое и простое, что снижает трудозатраты;
3. Его можно легко использовать в комнатах, холлах, офисах, на видимых линиях колонн. Его внешний вид эстетичен.

Спецификация материалов Ayvaz DN 15/20/25/32/40/50/65/80/100 Компенсаторов сильфонных патрубковых под приварку

нержавеющая сталь в соответствии с DIN17440;
Внешняя защита выполнена из декоративного алюминия, а фурнитура – из углеродистой стали.

Номинальный диаметр: DN15 (1/2") - DN100 (4");

Значения давления: Максимум. до 16 бар (рабочее давление зависит от номинального диаметра и рабочей температуры);

Диапазон температур: От -20°C до 90°C в зависимости от структуры материала.

BKKB-50 Сварное соединение в шейку

Диаметр	ØR	H	L
DN15	Ø21,3	46	260
Ду20	Ø26,9	46	260
ДУ25	Ø33,7	56	285
DN32	Ø42,4	68,5	320
DN40	Ø48,3	84	320
DN50	Ø60,3	84	320
DN65	Ø76,1	106,5	330
DN80	Ø88,9	125,5	330
DN100	Ø114,3	156,5	330
DN125	Ø139,7	180	330
DN150	Ø168,3	220	400

Все размеры указаны в мм.

№	Наименование	Материал
1	Короткая сварная шейка	9 SMn 36
2	Внешняя труба	Алюминий
3	Материал сильфона	Нержавеющая сталь
4	Внутренняя труба	St 37
5	Индикаторный штифт	9 Smn 36
6	Проволочное кольцо	Стальная пружина
7	Длинная сварная шейка	9 Smn 36
8	Пружина преднатяжителя

BKD-50 Резьбовое соединение

Диаметр	ØD1	ØD2	H	AA	L
R 1/2"	38	35	49	32	260
R 3/4"	38	35	49	32	260
R 1"	48	44	61	41	285
R1 1/4"	60	54	72	50	320
R1 1/2"	75	69	90	65	320
R2"	75	69	90	65	320

Все размеры указаны в мм.

№	Наименование	Материал
1	Короткая сварная шейка	9 SMn 36
2	Внешняя труба	Алюминий
3	Материал сильфона	Нержавеющая сталь
4	Внутренняя труба	St 37
5	Индикаторный штифт	9 Smn 36
6	Проволочное кольцо	Стальная пружина
7	Длинная сварная шейка	9 Smn 36
8	Пружина преднатяжителя

BKD-50/BKKB-50 Трубный компенсатор

Таблица теплового расширения (для труб из углеродистой стали)

Трубка Длина(м)	60°С	70°С	80°С	90°С	100°С
20	13,2 мм	15,6 мм	17,8 мм	20,2 мм	22,6 мм
25	16,5 мм	19,5 мм	22,3 мм	25,3 мм	28,3 мм
30	19,8 мм	23,4 мм	26,7 мм	30,3 мм	33,9 мм
35	23,1 мм	27,3 мм	31,2 мм	35,4 мм	39,6 мм
40	26,4 мм	31,2 мм	35,6 мм	40,4 мм	45,2 мм
45	29,7 мм	35,1 мм	40,1 мм	45,5 мм	50,9 мм
50	33,0 мм	39,0 мм	44,5 мм	50,5 мм	56,5 мм
55	36,3 мм	42,9 мм	49,0 мм	55,6 мм	62,2 мм
60	39,6 мм	46,8 мм	53,4 мм	60,6 мм	67,8 мм
65	42,9 мм	50,7 мм	57,9 мм	65,7 мм	73,5 мм
70	46,2 мм	54,6 мм	62,3 мм	70,7 мм	79,1 мм
75	49,5 мм	58,5 мм	66,8 мм	75,8 мм	84,8 мм
80	52,8 мм	62,4 мм	71,2 мм	80,8 мм	90,4 мм
85	56,1 мм	66,3 мм	75,7 мм	85,9 мм	96,1 мм
90	59,4 мм	70,2 мм	80,1 мм	90,9 мм	101,7 мм
95	62,7 мм	74,1 мм	84,6 мм	96,0 мм	107,4 мм
100	66,0 мм	78,0 мм	89,0 мм	101,0 мм	113,0 мм

Примечание: Компенсаторы могут быть установлены посередине трубы между двумя фиксированными точками или также могут быть установлены на расстоянии D (диаметр трубы) от фиксированной точки 1 или фиксированной точки 2.


Наши специалисты подберут Вам оптимальный компенсатор, исходя из Ваших индивидуальных параметров.
