Описание Ayvaz DN 15-50 Компенсаторов сильфонных резьбовых патрубковых

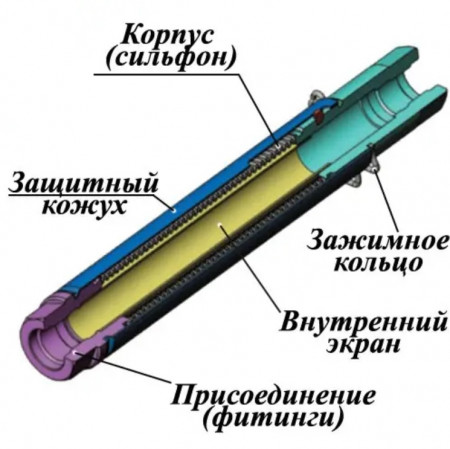

Компенсатор сильфонный резьбовой патрубковый Ayvaz DN 15-50 предотвращает смещения и деформации труб, возникающие за счет линейного расширения в системах горячего водоснабжения. Изящный дизайн патрубкового компенсатора практично сочетается в комнатах, холлах, офисах, а также на открытых для взора трубопроводах. Возможное осевое смещение сильфона 50 мм (+5/-45): 5 мм на растяжение и 45 мм на сжатие. Сильфон компенсатора выполнен из нержавеющей стали AISI 321. Подробнее о видах и назначении компенсаторов, читайте в статье на нашем сайте.Присоединительные патрубки — из углеродистой стали. Внутренний экран изготавливается из нержавеющей стали AISI 304, а наружный защитный корпус — из алюминия. Максимальное давление 16 бар. Патрубковый компенсатор применяется в качестве компенсирующего и поглощающего монтажного элемента различных температурных деформаций и шумов, происходящих в трубопроводах, транспортирующих горячие и холодные среды многоэтажных зданий. О том, как правильно установить компенсатор на трубопровод, читайте в нашей статье.
Особенности Ayvaz DN 15-40 Компенсаторов сильфонных резьбовых патрубковых
- Экономит энергию, так как не вызывает потери давления;
- Время подготовки и сборки очень короткое и простое, что снижает трудозатраты;
- Его можно легко использовать в комнатах, холлах, офисах, на видимых линиях колонн. Его внешний вид эстетичен.
Спецификация материалов Ayvaz DN 15-40 Компенсаторов сильфонных резьбовых патрубковых
нержавеющая сталь в соответствии с DIN17440;Внешняя защита выполнена из декоративного алюминия, а фурнитура – из углеродистой стали.
Номинальный диаметр: DN15 (1/2") - DN100 (4");
Значения давления: Максимум. до 16 бар (рабочее давление зависит от номинального диаметра и рабочей температуры);
Диапазон температур: От -20°C до 90°C в зависимости от структуры материала.
BKKB-50 Сварное соединение в шейку

Диаметр |
ØR |
H | L |
---|---|---|---|
DN15 | Ø21,3 | 46 | 260 |
Ду20 | Ø26,9 | 46 | 260 |
ДУ25 | Ø33,7 | 56 | 285 |
DN32 | Ø42,4 | 68,5 | 320 |
DN40 | Ø48,3 | 84 | 320 |
DN50 | Ø60,3 | 84 | 320 |
DN65 | Ø76,1 | 106,5 | 330 |
DN80 | Ø88,9 | 125,5 | 330 |
DN100 | Ø114,3 | 156,5 | 330 |
DN125 | Ø139,7 | 180 | 330 |
DN150 | Ø168,3 | 220 | 400 |
№ |
Наименование |
Материал |
---|---|---|
1 | Короткая сварная шейка | 9 SMn 36 |
2 | Внешняя труба | Алюминий |
3 | Материал сильфона | Нержавеющая сталь |
4 | Внутренняя труба | St 37 |
5 | Индикаторный штифт | 9 Smn 36 |
6 | Проволочное кольцо | Стальная пружина |
7 | Длинная сварная шейка | 9 Smn 36 |
8 | Пружина преднатяжителя |
BKD-50 Резьбовое соединение

Диаметр |
ØD1 |
ØD2 | H | AA | L |
---|---|---|---|---|---|
R 1/2" | 38 | 35 | 49 | 32 | 260 |
R 3/4" | 38 | 35 | 49 | 32 | 260 |
R 1" | 48 | 44 | 61 | 41 | 285 |
R1 1/4" | 60 | 54 | 72 | 50 | 320 |
R1 1/2" | 75 | 69 | 90 | 65 | 320 |
R2" | 75 | 69 | 90 | 65 | 320 |
№ |
Наименование |
Материал |
---|---|---|
1 | Короткая сварная шейка | 9 SMn 36 |
2 | Внешняя труба | Алюминий |
3 | Материал сильфона | Нержавеющая сталь |
4 | Внутренняя труба | St 37 |
5 | Индикаторный штифт | 9 Smn 36 |
6 | Проволочное кольцо | Стальная пружина |
7 | Длинная сварная шейка | 9 Smn 36 |
8 | Пружина преднатяжителя |
BKD-50/BKKB-50 Трубный компенсатор
Трубка Длина(м) |
60°С |
70°С |
80°С |
90°С |
100°С |
---|---|---|---|---|---|
20 | 13,2 мм | 15,6 мм | 17,8 мм | 20,2 мм | 22,6 мм |
25 | 16,5 мм | 19,5 мм | 22,3 мм | 25,3 мм | 28,3 мм |
30 | 19,8 мм | 23,4 мм | 26,7 мм | 30,3 мм | 33,9 мм |
35 | 23,1 мм | 27,3 мм | 31,2 мм | 35,4 мм | 39,6 мм |
40 | 26,4 мм | 31,2 мм | 35,6 мм | 40,4 мм | 45,2 мм |
45 | 29,7 мм | 35,1 мм | 40,1 мм | 45,5 мм | 50,9 мм |
50 | 33,0 мм | 39,0 мм | 44,5 мм | 50,5 мм | 56,5 мм |
55 | 36,3 мм | 42,9 мм | 49,0 мм | 55,6 мм | 62,2 мм |
60 | 39,6 мм | 46,8 мм | 53,4 мм | 60,6 мм | 67,8 мм |
65 | 42,9 мм | 50,7 мм | 57,9 мм | 65,7 мм | 73,5 мм |
70 | 46,2 мм | 54,6 мм | 62,3 мм | 70,7 мм | 79,1 мм |
75 | 49,5 мм | 58,5 мм | 66,8 мм | 75,8 мм | 84,8 мм |
80 | 52,8 мм | 62,4 мм | 71,2 мм | 80,8 мм | 90,4 мм |
85 | 56,1 мм | 66,3 мм | 75,7 мм | 85,9 мм | 96,1 мм |
90 | 59,4 мм | 70,2 мм | 80,1 мм | 90,9 мм | 101,7 мм |
95 | 62,7 мм | 74,1 мм | 84,6 мм | 96,0 мм | 107,4 мм |
100 | 66,0 мм | 78,0 мм | 89,0 мм | 101,0 мм | 113,0 мм |
Примечание: Компенсаторы могут быть установлены посередине трубы между двумя фиксированными точками или также могут быть установлены на расстоянии D (диаметр трубы) от фиксированной точки 1 или фиксированной точки 2.
Наши специалисты подберут Вам оптимальный компенсатор, исходя из Ваших индивидуальных параметров.
