Описание Goetze 420 предохранительного клапана резьбового из нержавеющей стали
Примеры использования резьбового предохранительного клапана Goetze 420Для защиты:
- Емкостей/систем под давлением для нейтральных/не нейтральных паров, газов и жидкостей;
- Для защиты паровых котлов и паровых систем.
- Химических заводов, биогазовых установок;
- Опреснение;
- Производство промышленного и медицинского оборудования;
- Судов и оборудования;
- В области вторичной переработки в пищевой, фармацевтической и косметической промышленности;
- Применения в морских условиях;
- Общего применения, с резьбовыми соединениями труб.
Читайте в наших статьях:
Астима и КВиП или как закалялся бизнес
Кто из Российских производителей способен заменить Danfoss
Рабочая среда предохранительного клапана давления:
- Жидкости (нейтральные и не нейтральные);
- Воздух, газы и технические пары (нейтральные и не нейтральные);
- Водяной пар.
Температура: - 60 °C до + 400 °C в зависимости от исполнения;
Давление: 0,2–50 бар в зависимости от исполнения.
Спецификация материалов
Серия | Материал | DIN EN | ASME |
Материал корпуса на входе | Нержавеющая сталь | 1.4571 | AISI 316 Ti |
Материал корпуса на выходе | Нержавеющая сталь | 1.4571 | AISI 316 Ti |
Внутренние части | Нержавеющая сталь | 1.4571 | AISI 316 Ti |
Нажимная пружина | Нержавеющая сталь | 1,4310 | AISI 301 |
Сильфон (опционально) | Нержавеющая сталь | 1.4571 | AISI 316 Ti |
Только при исполнении с сильфоном
Исполнение клапана
t | Газоплотное исполнение полости пружины | Для нейтральных и не нейтральных рабочих сред, без противодавления. Окружающая среда защищена от попадания в неё рабочей среды. |
tb | Газоплотное исполнение с сильфоном | Для нейтральных и не нейтральных сред и/или противодавления до 4 бар. Пружина и трущиеся части, а также окружающая среда защищены от попадания в них рабочей среды. |
Среда
GF | газообразный и жидкий | Воздух, пары, газы а также, в зависимости от уплотнения водяной пар |
Тип развоздушивателя

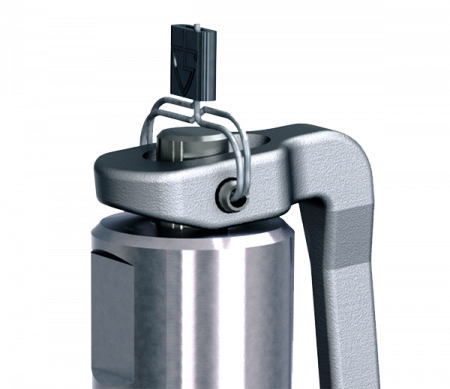

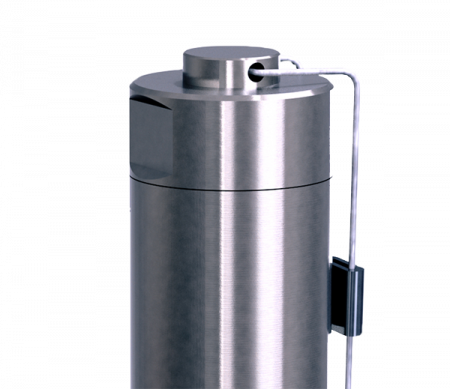

L | С рычагом-развоздушивателем |
O | Без развоздушивателя |
Доступные номинальные диаметры и присоединительные размеры
Номинальный диаметр DN | 8 | 10 | |||||
вход | 1/4" (8) | SV (8mm) | SV (10mm) | 3/8" (10) | SV (10mm) | SV (12mm) | |
выход | 3/8" (10) | + | + | + | + | + | + |
SV (12mm) | + | + | + | + | + | + |
Тип присоединения вход/выход резьбовые соединения
m / f Стандарт | Наружная резьба BSP-Р / Внутренняя резьба BSP-P | DIN EN ISO 228-1 / DIN EN ISO 228-1 |
С удорожанием стоимости | ||
SV / f | Штуцерное соединение с разрезным кольцом / Внутренняя резьба BSP-P | EN ISO 8434-1 / DIN EN ISO 228-1 |
SV / SV | Штуцерное соединение с разрезным кольцом / Штуцерное соединение с разрезным кольцом | EN ISO 8434-1 / EN ISO 8434-1 |
Уплотнение
EPDM | Этилен-Пропилен-Диен | Литой эластомер с металлическим уплотнением. | -40 °C до +170 °C |
FKM | Фторуглерод | Литой эластомер с металлическим уплотнением. | -20 °C до +200 °C |
С удорожанием стоимости | |||
FFKM | Перфторэластомер | Литой эластомер с металлическим уплотнением. Плоское уплотнение. | -10 °C до +260 °C |
MD | Металлическое уплотнение | Исполнение уплотнения, которое не является уплотнением седла: FKM. Опционально доступны другие материалы уплотнений. | -60 °C до +400 °C |
Номинальные диаметры, подключение, установочные размеры
Номинальный диаметр | DN | 8 | 10 |
Присоединение DIN EN ISO 228 | G | 1/4" (8) | 3/8" (10) |
Выход DIN EN ISO 228 | G1 | 3/8" (10) | 3/8" (10) |
Установочный размер в мм | L | 24 | 24 |
Lmax | 52 | 52 | |
H | 75 | 75 | |
H1 | 87 | 87 | |
Hmax | 95 | 95 | |
h | 30 | 30 | |
h1 | 12 | 12 | |
SW | 18 | 18 | |
do | 4,5 | 6 | |
Вес | кг | 0,3 | 0,3 |
Диапазон установки | бар | 0,5–50 | 0,5–50 |
