Описание
Шаровые краны ABV21i и ABV40i c четвертьоборотным пневмоприводом предназначены для установки на линии нижней продувки котлов. Краны используется совместно с таймером-контроллером продувок, выпускаемым Spirax Sarco, что обеспечивает оптимальные циклы продувок котлов с наименьшими потерями тепла и исключает одновременные продувки нескольких котлов. Пневмопривод, при подаче на него сжатого воздуха, поворачивается на 90° и открывает кран для продувки котла. При отключении сжатого воздуха пружины привода возвращают кран в закрытое положение. Вместо сжатого воздуха можно использовать другие нейтральные газы. На пневмоприводе устанавливается датчик положения пневмопривода с двумя микропереключателями. Датчик положения может быть соединен с системой управления котлом.
Прим.: Таймер-контроллер продувок BT1050 использует только один микро переключатель, показывающий или "кран полностью закрыт" или "кран закрыт не полностью", но не показывающий, что "кран полностью открыт". Соленоид, подающий на пневмопривод сжатый воздух, может быть соединен напрямую с пневмоприводом по стандарту NAMUR (VDI / VDE 3845). Для этого Spirax Sarco предлагает серию соленоидных клапанов серии MV. В качестве альтернативы, там где соленоид должен стоять отдельно от привода, сжатый воздух может напрямую подаваться на порт 'A' (¼" BSP). Также, может быть использован стандартный 3-х ходовой соленоидный клапан с соединением ¼" BSP.
3-х портовые /2-х ходовые соленоидные клапаны по стандарту NAMUR: MV11 - 230 Vac, MV12 - 110 Vac, MV13 - 24 Vac, MV14 - 24 Vdc
Краны ABV21i и ABV40i должны монтироваться так, чтобы стрелка на корпусе совпадала с направлением потока среды.
Основные моменты
- Автоматическая нижняя продувка котлов по таймеру снижает потери тепла, уносимого с котловой водой;
- Для котлов с давлением до 17,25 бар;
- Закрытие при потере питания сжатым воздухом;
- Пневмопривод гарантирует быстрое срабатывание.
Стандарты
Эти изделия полностью соответствуют требованиям европейских директив 97/23/EC.
Краны имеют площадку ISO для монтажа приводов, выполнен- ную в соответствии с ISO 5211.
Антистатические свойства при соблюдении ISO 7121 и BS 5351.
DN и соединения
DN и соединения DN25, DN32, DN40, DN50 и DN65 Фланцы PN40 (F4), PN40 (BS) or ASME B 16.5 Class 300.
Доступные опции:
| Фланцы | Монтажный размер | Толщина фланца |
| PN40 (F4) | DIN 3002 F4 | EN 1092 Part 1 |
| PN40 (BS) | BS 2080 | EN 1092 Part 1 |
| ASME 300 | ASME B 16.10 | ASME B 16.5 |
Технические данные
| Время работы (полный ход) | Время работы (полный ход) | ||
| Приводная среда | Сжатый воздух или нейтральный газ | ||
| Потребление сжатого воздуха при 6 бар | DN25 | BVA315S/14 | 0.0002 (Н)м3/ход |
| DN32 | BVA320S/14 | 0.0006 (Н)м3/ход | |
| DN40, DN50 | BVA325S/14 | 0.0008 (Н)м3/ход | |
| DN65 | BVA330S/14 | 0.0011 (Н)м3/ход | |
| Исполнение LSB31 | 10 A 250 Vac | ||
| Защита корпуса | IP67 | ||
| Датчик | Механический 2 - SPDT | ||

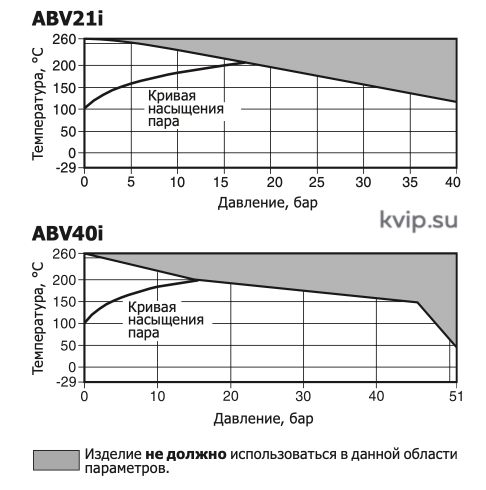

Применение
Клапан
| Корпус соответствует нормали | ABV21i | PN40 |
| ABV40i | ASME 300 | |
|
PMA Максимальное допустимое давление |
ABV21i | 40 бар при 120°C |
| ABV40i | 51 бар при 38°C | |
| TMA Макс. допустимая температура | 260°C при 0 бар | |
| Минимальная допустимая температура | -29°C | |
| PMO Максимальное рабочее давление на насыщенном паре | 17,25 бар | |
| TMO Макс. рабочая температура | 260°C при 0 бар | |
| Минимальная рабочая температура Прим.: При более низких температурах проконсультируйтесь с специалистами Spirax Sarco. | -29°C | |
|
ΔPMX Максимальный перепад давления ограничен |
PMO | |
|
Давление холодного гидроиспытания: |
ABV21i | 60 бар |
| ABV40i | 76,5 бар | |
Привод
| Максимальная температура окружающего воздуха | 80°C |
| Минимальная температура окружающего воздуха | 0°C |
| Максимальное давление сжатого воздуха | 8 бар |
| Мин. давление сж. воздуха |
Зависит от рабочих условий |
Соленоидный клапан
| Максимальная температура окружающего воздуха | 50°C |
| Минимальная температура окружающего воздуха | 0°C |
Коэффициент Kv
| DN25 | DN32 | DN40 | DN50 | DN65 | |
|---|---|---|---|---|---|
| Kv | 30 | 40 | 81 | 103 | 197 |
Материалы
Клапан
|
Корпус клапана |
Сталь углеродистая оцинкованная |
ASTM A216 WCB |
|
|---|---|---|---|
|
Уплотнения штока
|
R-PTFE | ||
|
Шар вентилируемый |
Аустенитная нерж. сталь | AISI 316 | |
|
Шток |
DN65 | Аустенитная нерж. сталь | AISI 316 |
| DN25 - DN50 | Мартенситная нерж. сталь | AISI 420 | |
|
Уплотнения шара |
Армированный PTFE | PDR 0.8 | |
Привод
| Корпус, поршни и крышки | Алюминий анодированный |
|---|---|
|
Шестерня |
Сталь углеродистая хромированная |
| 'O'-образные уплотнения | Резина |
Как заказать
Пример: DN40 ABV21i Шаровой кран с пневмоприводом для системы нижней продувки котлов, фланцевый PN40 (F4) с сборе с соленоидным клапаном MV11, питание 220 / 240 Vac.

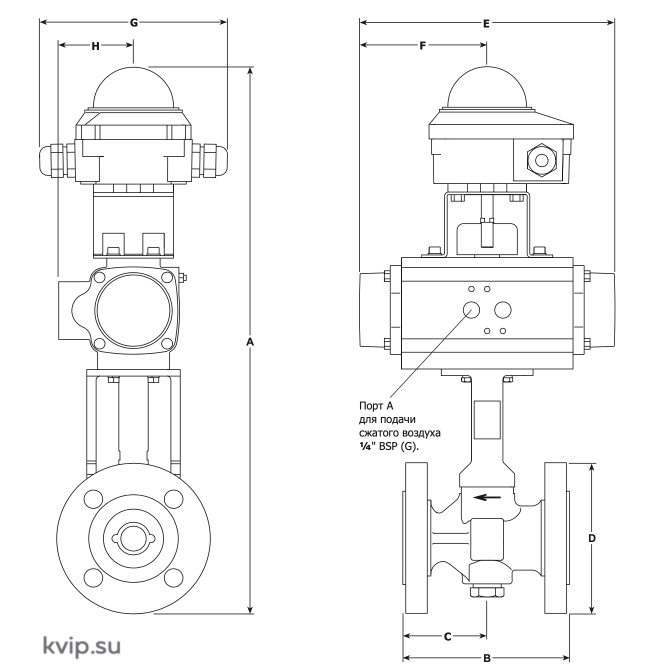

Размеры и вес (ориентировочные), в мм и кг
| Тип привода | Фланцы | A | B | C | D | E | F | G | H | Вес | |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
DN25 |
BVA315S/14 |
PN40 (F4) | 417 | 125 | 63 | 115 | 196 | 98 | 140 | 56 | 6.7 |
| PN40 BS | 417 | 165 | 103 | 115 | 196 | 98 | 140 | 56 | 6.5 | ||
| Class 300 | 421 | 165 | 103 | 124 | 196 | 98 | 140 | 56 | 6.8 | ||
|
DN32 |
BVA320S/14 |
PN40 (F4) | 456 | 130 | 65 | 140 | 217 | 108.5 | 140 | 66 | 9.2 |
| PN40 BS | 456 | 178 | 113 | 140 | 217 | 108.5 | 140 | 66 | 9.6 | ||
| Class 300 | 450 | 178 | 65 | 134 | 217 | 108.5 | 140 | 66 | 9.4 | ||
|
DN40 |
BVA325S/14 |
PN40 (F4) | 475 | 140 | 70 | 150 | 258 | 129 | 140 | 71 | 11.7 |
| PN40 BS | 475 | 190 | 120 | 150 | 258 | 129 | 140 | 71 | 12.2 | ||
| Class 300 | 478 | 190 | 120 | 156 | 258 | 129 | 140 | 71 | 13.0 | ||
|
DN50 |
BVA325S/14 |
PN40 (F4) | 488 | 150 | 75 | 165 | 258 | 129 | 140 | 71 | 14.1 |
| PN40 BS | 488 | 216 | 141 | 165 | 258 | 129 | 140 | 71 | 15.0 | ||
| Class 300 | 488 | 216 | 141 | 165 | 258 | 129 | 140 | 71 | 15.1 | ||
|
DN65 |
BVA330S/14 |
PN40 (F4) | 530 | 170 | 91 | 185 | 299 | 149.5 | 140 | 78 | 20.7 |
| PN40 BS | 530 | 241 | 162 | 185 | 299 | 149.5 | 140 | 78 | 22.2 | ||
| Class 300 | 533 | 241 | 162 | 191 | 299 | 149.5 | 140 | 78 | 23.3 |
Запасные части
Поставляемые запасные части указаны ниже. Другие детали как запчасти не поставляются.
Запасные части для датчика положения не поставляются.
Перед началом обслуживания внимательно прочтите Раздел 1 Руководства по монтажу и эксплуатации IM-P405-46, поставляемого с каждым изделием.
Привод

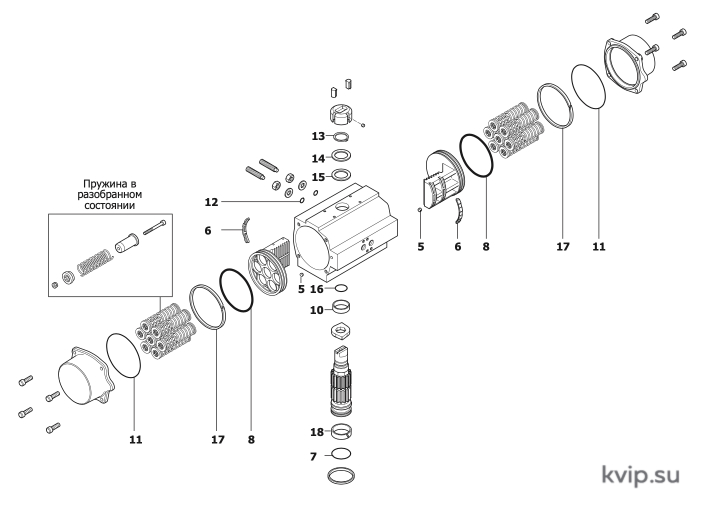

Запасные части для привода BVA300S /14
Поставляемые запчасти для привода BVA300S/14 представлены ниже. Другие детали как запчасти не поставляются.
Запасные части
Поставляемые запасные части указаны ниже. Другие детали как запчасти не поставляются.
Поставляемые запчасти
|
Пневмопривод серии BVA300 |
O'-образные уплотнения (NBR) | 7, 8, 11, 12, 16 |
| Шайбы шестерни | 13, 14, 15 | |
| Прочее | 5, 6, 10, 17, 18 |
Как заказать
Используйте описание из таблицы и "Поставляемые запчасти" и указывайте тип привода.
Прим.: Можно заказать ремкомплект приводы, куда входят все указанные запчасти.
Пример: Ремкомплект для пневмопривода BVA320S/14.
Шаровой кран

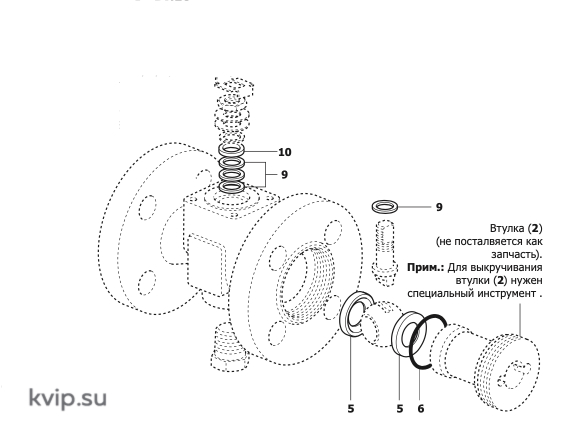

Запасные части шаровых кранов DN25 - DN50
Поставляемые запасные части указаны ниже. Другие детали как запчасти не поставляются.
Поставляемые запчасти
| Уплотнения шара и штока | 5, 6, 9, 10 |
| Инструмент для демонтажа втулки (2) | Не показан |
Прим.: Запчасти общие для кранов ABV21i и ABV40i.
Внимание - Отверстие вентиляции шара должно находится со стороны подачи среды
Как заказать
Используйте описание из таблицы и "Поставляемые запчасти" и указывайте тип привода.
Пример: Уплотнение шара и шока для шарового крана DN50 ABV21i.
Запасные части шаровых кранов DN65
Поставляемые запасные части указаны ниже. Другие детали как запчасти не поставляются.
| Уплотнения шара и штока | 5, 6, 7, 8, 11, 12 |
| Инструмент для демонтажа втулки (2) | Не показан |
Прим.: Запчасти общие для кранов ABV21i и ABV40i
Внимание - Отверстие вентиляции шара должно находится со стороны подачи среды.
Как заказать
используйте описание из таблицы и "Поставляемые запчасти" и указывайте тип привода.
Пример: Уплотнение шара и шока для шарового крана DN65 ABV21i.
