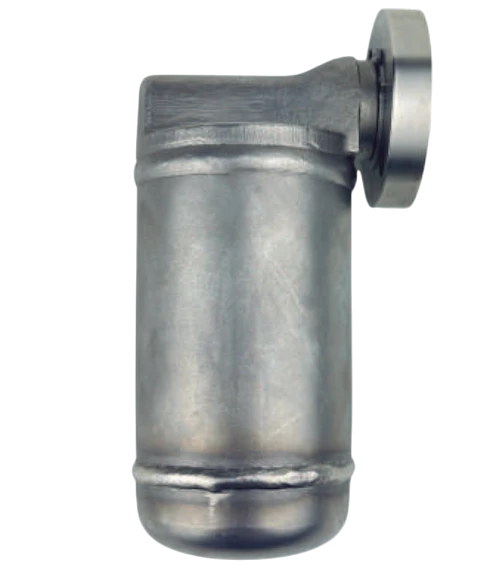

Описание
- Конденсатоотводчик используется совместно с магистральным соединителем UTC STU
- Все основные элементы конденсатоотводчика изготовлены из нержавеющей стали
- Подвижные элементы выполнены с запасом на механический износ для увеличения интервалов между обслуживанием
- Патентованный внутренний механизм, а также конструкция корпуса, обеспечивающая наличие внутреннего гидрозатвора, гарантируют отсутствие утечек пара
- Противодавление 90% и больше от давления на входе
- Используйте таблицу пропускной способности для подбора
Принцип работы
Принцип работы основан на разнице плотностей пара и конденсатаПрочитать о правильной установке конденсатоотводчиков на паропровод, вы можете в статье на нашем сайте

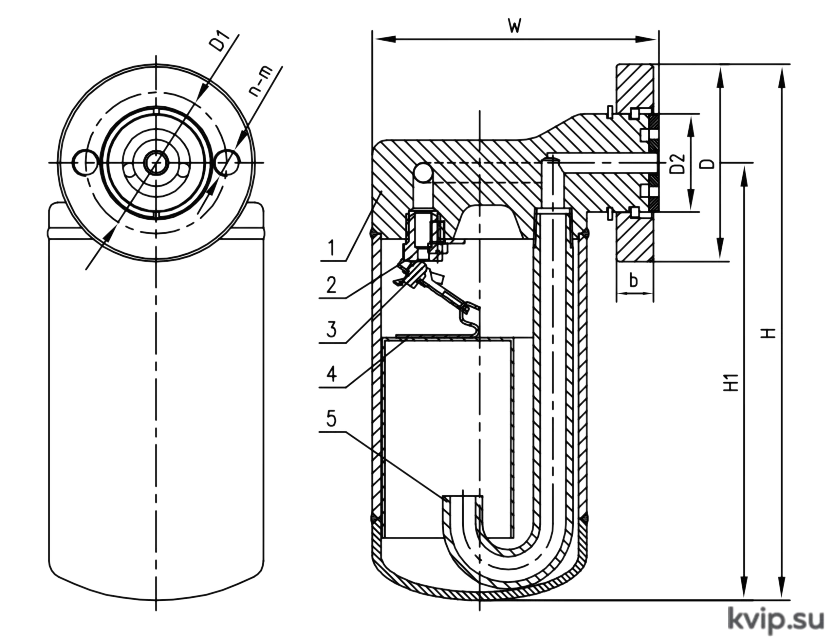

Mатериалы, размеры (мм) и вес (кг)
|
№ |
Деталь |
Материал |
|
1 |
Корпус |
Сталь нержавеющая 304 |
|
2 |
Седло |
Сталь нержавеющая 420 |
|
3 |
Плунжер |
Сталь нержавеющая 440C |
|
4 |
Поплавок |
Сталь нержавеющая 304 |
|
5 |
Трубка |
Сталь нержавеющая 304 |
|
Размер |
H |
H1 |
W |
D |
D1 |
D2 |
b |
n-m |
Вес |
|
IBST-U |
190 |
155 |
101 |
70 |
50 |
35 |
13 |
2-M10 |
2.4 |
Узнать как выбрать конденсатоотводчик, вы можете в статье на нашем сайте.
Teхнические данные
|
Номинальное давление |
PN25 |
|
Макс. допустимое давление (корпус) |
1.89 МПа/50°C |
|
Макс. допустимая температура (корпус) |
350°C/1.62 МПа |
|
Давление заводского испытания на паре |
>3 раз/1.6 МПа |
|
Максимальное рабочее давление |
1.6 МПа |
|
Максимальная рабочая температура |
350°C |
|
Давление гидроиспытания |
3.8 МПа |
|
Давление пневмоиспытания |
0.6 МПа |
Пропускная способность
