Принцип работы

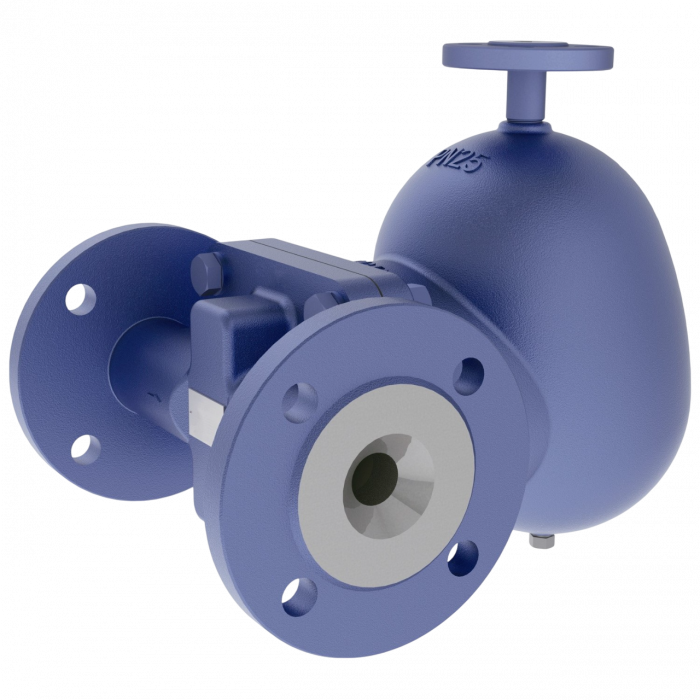

Принцип работы основан на разнице плотностей пара и конденсата.Описание
- Корпус и крышка изготовлены из литой/кованной стали
- Все внутренние детали изготовлены из нержавеющей стали, а все подвижные элементы выполнены с запасом на механический износ для увеличения интервалов между обслуживанием
- Проточная часть стойкая к гидроударам
- Патентованный клапанный механизм гарантирует плотное закрытие, отсутствие утечек и длительный срок службы
- Система служит для устранения блокировки конденсатоотводчика пробками сжатого воздуха или газа и обеспечения постоянного отвода конденсата
- Встроенный фильтр для защиты от грязи
- Пробка в нижней части корпуса позволяет осуществлять его дренаж для исключения замерзания при использовании на улице в условиях низких температур.
Стандарты
- GB/T12250-2005 Конденсатоотводчики - термины, маркировка, габаритные и монтажные размеры
- GB/T22654-2008 Конденсатоотводчики - технические условия
- GB/T12251-2005 Конденсатоотводчики - методы испытаний
- ISO 6948 Автоматические конденсатоотводчики. Производство и функциональные испытания.

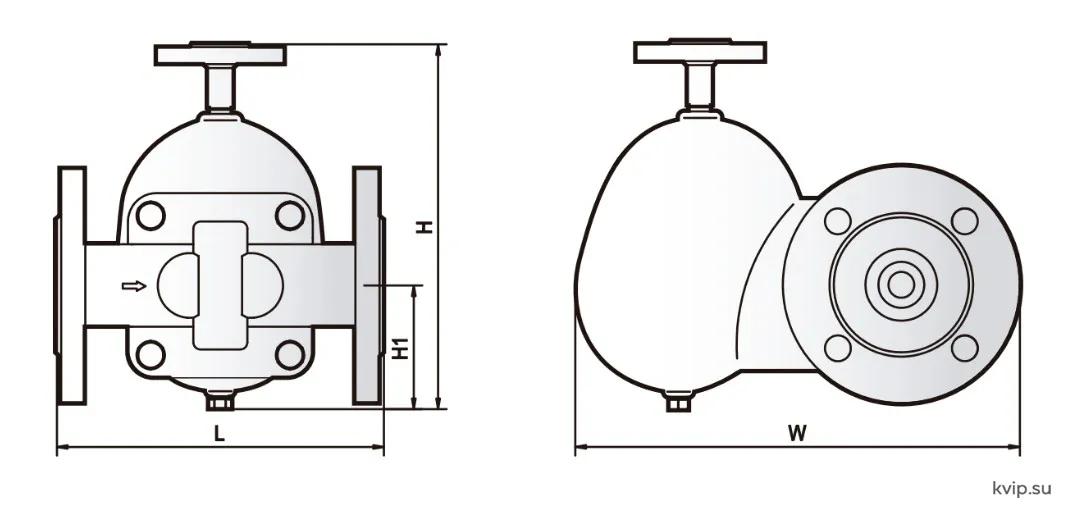

Размеры, мм
|
Mодель |
DN |
L |
H |
H1 |
W |
Вес |
|
ABFT30-T |
DN25-32 |
170 |
60 |
87 |
258 |
12.5 кг |
|
ABFT30-W |
DN25-32 |
170 |
260 |
87 |
258 |
12.5 кг |
|
ABFT30-F |
DN25-32 |
230 |
260 |
87 |
300 |
17 кг |
Teхнические данные
| Номинальное давление | PN25 |
| Mакс. допустимое давление (корпус) | 2.45 MПa/200°C |
| Maкс. допустимая температура (корпус) | 450°C/1.03 MПa |
| Mаксимальное рабочее давление | 1.6 MПa |
| Maксимальная рабочая температура | 350°C |
| Давление гидроиспытания | 3.8 Мпа |
| Давление пневмоиспытания | 2.0 Мпа |
Mатериалы
Крышка: A105Корпус: WCB
Седло: Maртенситная нерж. сталь
Воздухоотводчик: Мартенситная нерж. сталь
Другие внутренние элементы: Аустенитная нерж. сталь.

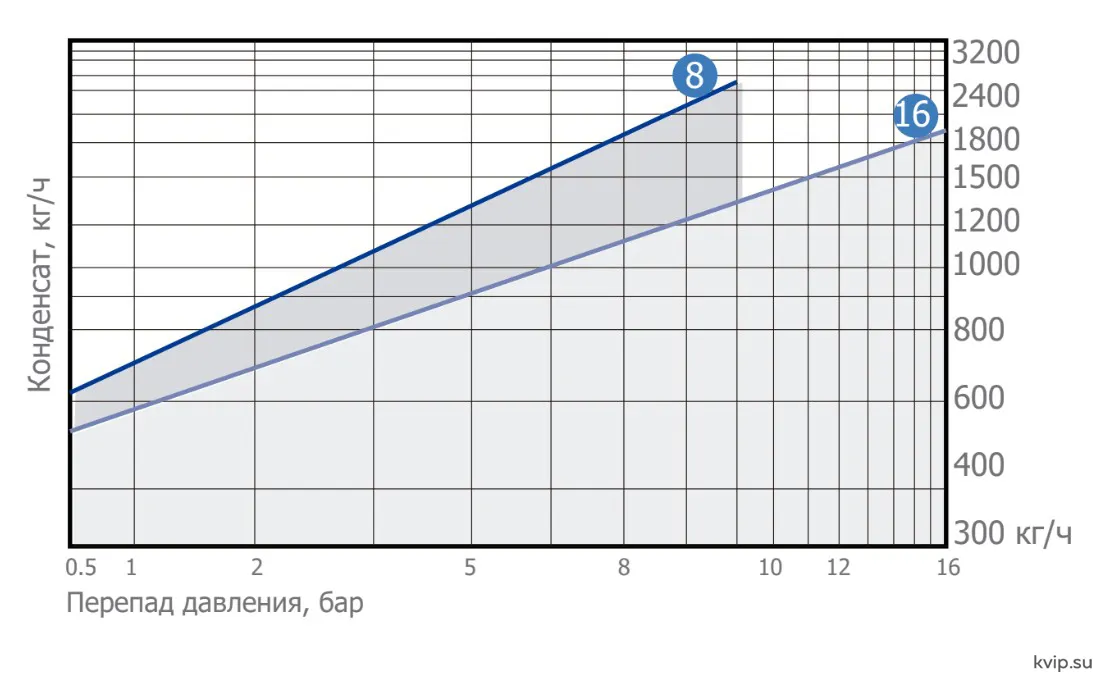

ABFT30 Пропускная способность
