(Высокопрочный чугун, 11/2" - 2"; DN40 мм - DN50 мм)

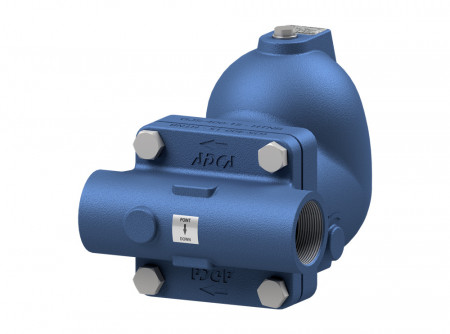

ОПИСАНИЕ ADCA FA25.3 Конденсатоотводчики для систем сжатого воздуха
Конденсатоотводчики поплавковые ADCA FA25.3 специально разработаны для отвода конденсата в системах сжатого воздуха и других газов. Типовым применением является установка на доохладительном оборудовании, сепараторах, ресиверах компрессоров и использование для дренажа магистральных и вспомогательных трубопроводов сжатого воздуха. Конденсатоотводчики для сжатого воздуха отличает удобство монтажа за счет простого изменения направления потока, легкость эксплуатации, а также высокая надежность. Наличие большого количества опций позволяет расширить функциональные возможности конденсатоотводчика и существенно продлить срок его службы.
ОСНОВНЫЕ СВОЙСТВА ADCA FA25.3 Конденсатоотводчики для систем сжатого воздуха
-
Высокая пропускная способность
-
Не подвержены влиянию резких изменений нагрузок и перепадов давления
-
Направление потока может быть легко изменено путем поворота корпуса в отношении поплавкового механизма и крышки
-
Большой выбор различных дополнительных функциональных опций
-
Присоединения: внутреннее резьбовое ISO7 Rp или NPT; фланцевое EN 1092-2 PN16; фланцевое ASME B16.42 Класс 150.
ОГРАНИЧЕНИЯ ПО ПРИМЕНЕНИЮ ADCA FA25.3 Конденсатоотводчики для систем сжатого воздуха
|
Корпус из кованой стали |
Корпус из высокопрочного чугуна | Допустимая температура, оС | ||
| Резьбовое / Фланцевое присоединение PN16* | Фланцевое присоединение Класс 150** | Фланцевое присоединение PN16*** | Фланцевое присоединение Класс 150**** | |
| Допустимое давление, бар | ||||
| 14,8 | 17,7 | 16,0 | 16,0 | 100 |
| 14,0 | 15,8 | 15,5 | 14,8 | 150 |
| 13,3 | 14,0 | 14,7 | 13,9 | 200 |
| 12,1 | 12,1 | 13,9 | 12,1 | 250 |
Максимально допустимая рабочая температура 198оС;
* В соответствии с EN 1092-2:2018; ** В соответствии с EN 1759-1:2004.
*** В соответствии с EN 1092-2:2018
*** В соответствии с ASME B16.42
СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ ADCA FA25.1 Конденсатоотводчики для систем сжатого воздуха
| № | Наименование | Материал |
|
| 1 | Корпус (линейная фланцевая конструкция) | GJS-400-15 / 0.7040 | |
| Корпус (линейная резьбовая конструкция) | P250GH / 1.0460 | ||
| Корпус (угловая конструкция) | P250GH / 1.0460 | ||
| 2 | Крышка | GJS-400-15 / 0.7040 | |
| 3 | Уплотнение* | Нержавеющая сталь / Графит | |
| 4 | Седло* | AISI 303 / 1.4305 | |
| 5 | Уплотнение* | Медь | |
| 6 | Клапан* | AISI 316 / 1.4401; Viton | |
| 7 | Рычаг* | AISI 304 / 1.4301 | |
| 8 | Поплавок* | AISI 304 / 1.4301 | |
| 9 | Заглушка | AISI 316L / 1.4404 | |
| 9.1 | Уплотнение | Медь | |
| 10 | Болты | Оцинкованная сталь | |
| 11 | Соединения для дополнительных устройств | AISI 316L / 1.4404 | |
| 12 | Уплотнение** | Медь; AISI 304 / 1.4301 | |
| 31 | Механизм рычага | AISI 303 / 1.4305;AISI 304 / 1.4301;AISI 316L / 1.4404 | |
| 32 | Уплотнение | Графит | |
| 33 | Рычаг | Пластик | |
| 51 | Дренажный клапан (для ручного дренирования поплавковой камеры) | AISI 303 / 1.4305;AISI 316L / 1.4404 | |
| 61 | Автоматический клапан защиты от размораживания | AISI 303 / 1.4305;AISI 316L / 1.4404 |
* Доступные к заказу запасные части. ** Не применяется к резьбовому исполнению NTP.
