ОПИСАНИЕ ADCA FA25.1 Конденсатоотводчики для систем сжатого воздуха
Конденсатоотводчики поплавковые ADCA FA25.1 специально разработаны для отвода конденсата в системах сжатого воздуха и других газов. Типовым применением является установка на доохладительном оборудовании, сепараторах, ресиверах компрессоров и использование для дренажа магистральных и вспомогательных трубопроводов сжатого воздуха. Конденсатоотводчики для сжатого воздуха отличает удобство монтажа за счет простого изменения направления потока, легкость эксплуатации, а также высокая надежность. Наличие большого количества опций позволяет расширить функциональные возможности конденсатоотводчика и существенно продлить срок его службы.
ОСНОВНЫЕ СВОЙСТВА ADCA FA25.1 Конденсатоотводчики для систем сжатого воздуха
-
Высокая пропускная способность
-
Не подвержены влиянию резких изменений нагрузок и перепадов давления
-
Направление потока может быть легко изменено путем поворота корпуса в отношении поплавкового механизма и крышки
- Большой выбор различных дополнительных функциональных опций
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ADCA FA25.1 Конденсатоотводчики для систем сжатого воздуха
| Типоразмер, DN | 1″; DN 25 мм |
|
Номинальное давление, PN |
16 |
| Максимальный перепад давления |
FA25.1–4,5 – 4,5 бар FA25.1–10 – 10 бар FA25.1–14 – 14 бар |
| Рабочая среда | Сжатый воздух и другие газы, совместимые с материалами конструкции |
| Материал исполнения | Высокопрочный чугун с шаровидным графитом (SG Iron) |
| Присоединения |
Внутреннее резьбовое ISO 7 Rp или NPT Фланцевое EN 1092–1/2 PN16 Фланцевое ASME B16.42 Класс 150 |
| Монтаж на трубопроводе |
Горизонтально или вертикально Установка под углом вертикально или горизонтально |
| ОПЦИИ |
Дополнительные соединения для удаления воздуха и дренажа BDV – Клапан дренажный ручной AFZ – Клапан защиты от размораживания автоматический FLL - Устройство для принудительного открытия (рычаг подъема поплавка) |
ОГРАНИЧЕНИЯ ПО ПРИМЕНЕНИЮ ADCA FA25.1 Конденсатоотводчики для систем сжатого воздуха
|
Корпус из кованой стали |
Корпус из высокопрочного чугуна | Допустимая температура, оС | ||
| Резьбовое / Фланцевое присоединение PN16* | Фланцевое присоединение Класс 150** | Фланцевое присоединение PN16*** | Фланцевое присоединение Класс 150**** | |
| Допустимое давление, бар | ||||
| 14,8 | 17,7 | 16,0 | 16,0 | 100 |
| 14,0 | 15,8 | 15,5 | 14,8 | 150 |
| 13,3 | 14,0 | 14,7 | 13,9 | 200 |
| 12,1 | 12,1 | 13,9 | 12,1 | 250 |
Максимально допустимая рабочая температура 198оС;
* В соответствии с EN 1092-2:2018; ** В соответствии с EN 1759-1:2004.
*** В соответствии с EN 1092-2:2018
*** В соответствии с ASME B16.42
ПРОПУСКНАЯ СПОСОБНОСТЬ, кг/ч ADCA FA25.1 Конденсатоотводчики для систем сжатого воздуха
| Модель | Типоразмер, DN | Перепад давления, бар | ||||||||
| 0,5 | 1 | 1,5 | 2 | 4,5 | 7 | 10 | 12 | 14 | ||
| FA25.1– 4,5 | 1”; DN 25 мм | 941 | 1330 | 1630 | 1882 | 2823 | - | - | - | - |
| FA25.1– 10 | 567 | 845 | 1035 | 1195 | 1793 | 2237 | 2674 | - | - | |
| FA25.1– 14 | 455 | 644 | 788 | 910 | 1366 | 1704 | 2036 | 2231 | 2409 | |

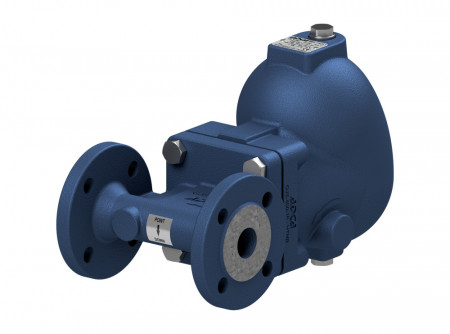

ВЕСОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ - ЛИНЕЙНАЯ КОНСТРУКЦИЯ ADCA FA25.1 Конденсатоотводчики для систем сжатого воздуха
| Типоразмер, DN | Резьбовое присоединение | PN 16 | Класс 150 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| А | В | С | D | Е | H* | Масса, кг | F | G | Масса, кг |
F |
G |
Масса, кг |
|
| 1″ – DN 25 мм | 120 | 212 | 73 | 189 | 116 | 3/8” | 8.9 | 160 | 7264 | 12,0 | 160 | 264 | 264 |

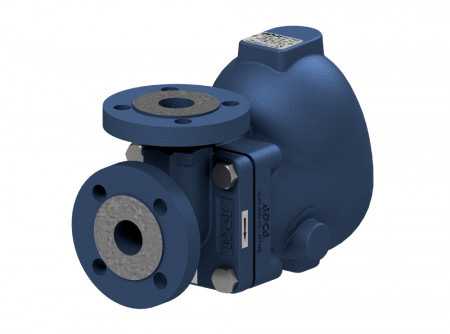

ВЕСОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ - УГЛОВАЯ КОНСТРУКЦИЯ ADCA FA25.1 Конденсатоотводчики для систем сжатого воздуха
| Типоразмер, DN | Резьбовое присоединение | PN16 | Класс 150 | |||||||||||
| B | C | D | E | H* | I | L | Масса, кг | J | M | Масса, кг | J | M | Масса, кг | |
| 1” – DN 25 мм | 212 | 73 | 189 | 116 | 3/8” | 65 | 31 | 8,4 | 95 | 61 | 11 | 100 | 66 | 10,5 |

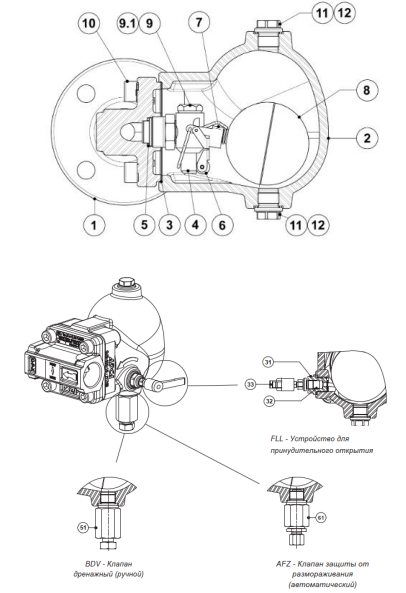

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ ADCA FA25.1 Конденсатоотводчики для систем сжатого воздуха
| № | Наименование | Материал |
|
| 1 | Корпус (линейная фланцевая конструкция) | GJS-400-15 / 0.7040 | |
| Корпус (линейная резьбовая конструкция) | P250GH / 1.0460 | ||
| Корпус (угловая конструкция) | P250GH / 1.0460 | ||
| 2 | Крышка | GJS-400-15 / 0.7040 | |
| 3 | Уплотнение* | Нержавеющая сталь / Графит | |
| 4 | Седло* | AISI 303 / 1.4305 | |
| 5 | Уплотнение* | Медь | |
| 6 | Клапан* | AISI 316 / 1.4401; Viton | |
| 7 | Рычаг* | AISI 304 / 1.4301 | |
| 8 | Поплавок* | AISI 304 / 1.4301 | |
| 9 | Заглушка | AISI 316L / 1.4404 | |
| 9.1 | Уплотнение | Медь | |
| 10 | Болты | Оцинкованная сталь | |
| 11 | Соединения для дополнительных устройств | AISI 316L / 1.4404 | |
| 12 | Уплотнение** | Медь; AISI 304 / 1.4301 | |
| 31 | Механизм рычага | AISI 303 / 1.4305;AISI 304 / 1.4301;AISI 316L / 1.4404 | |
| 32 | Уплотнение | Графит | |
| 33 | Рычаг | Пластик | |
| 51 | Дренажный клапан (для ручного дренирования поплавковой камеры) | AISI 303 / 1.4305;AISI 316L / 1.4404 | |
| 61 | Автоматический клапан защиты от размораживания | AISI 303 / 1.4305;AISI 316L / 1.4404 |
* Доступные к заказу запасные части. ** Не применяется к резьбовому исполнению NTP.
