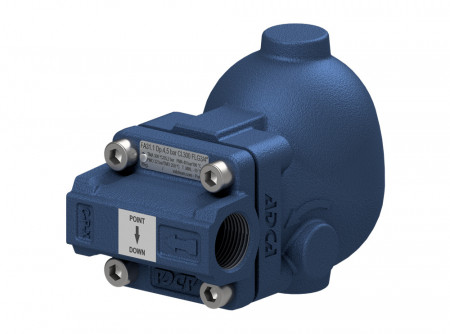

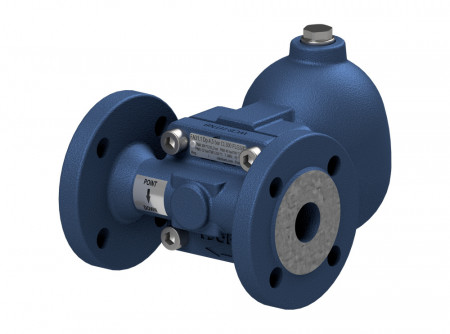

ОПИСАНИЕ ADCA FA31.1 Конденсатоотводчики для систем сжатого воздуха
Конденсатоотводчики поплавковые ADCA FA31.1 специально разработаны для отвода конденсата в системах сжатого воздуха и других газов. Типовым применением является установка на доохладительном оборудовании, сепараторах, ресиверах компрессоров и использование для дренажа магистральных и вспомогательных трубопроводов сжатого воздуха. Конденсатоотводчики для сжатого воздуха отличает удобство монтажа за счет простого изменения направления потока, легкость эксплуатации, а также высокая надежность. Наличие большого количества опций позволяет расширить функциональные возможности конденсатоотводчика и существенно продлить срок его службы.
ОСНОВНЫЕ СВОЙСТВА ADCA FA31.1 Конденсатоотводчики для систем сжатого воздуха
-
Высокая пропускная способность
-
Не подвержены влиянию резких изменений нагрузок и перепадов давления
-
Направление потока может быть легко изменено путем поворота корпуса в отношении поплавкового механизма и крышки
-
Большой выбор различных дополнительных функциональных опций
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ADCA FA31.1 Конденсатоотводчики для систем сжатого воздуха
| Типоразмер, DN | ½”- 1″; DN 15 - 25 мм |
|
Номинальное давление, PN |
40 бар |
| Максимальный перепад давления |
FA31.1–4,5 – 4,5 бар FA31.1–10 – 10 бар FA31.1–14 – 14 бар FA31.1 – 21 – 21 бар FA31.1 – 32 – 32 бар |
| Рабочая среда | Сжатый воздух и другие газы, совместимые с материалами конструкции |
| Материал исполнения | Углеродистая сталь |
| Присоединения |
Внутреннее резьбовое ISO71 Rp или NPT Фланцевое EN 1092–1 PN40 Фланцевое ASME B16.5 Класс 150 или 300 Сварное внахлест (SW) ASME 16.11 |
| Монтаж на трубопроводе |
Горизонтально или вертикально Установка под углом вертикально или горизонтально |
| ОПЦИИ |
Дополнительные соединения для удаления воздуха и дренажа BDV – Клапан дренажный ручной AFZ – Клапан защиты от размораживания автоматический FLL - Устройство для принудительного открытия (рычаг подъема поплавка) |
ОГРАНИЧЕНИЯ ПО ПРИМЕНЕНИЮ ADCA FA31.1 Конденсатоотводчики для систем сжатого воздуха
| Фланцевое присоединение PN40 / Класс 300* | Фланцевое присоединение Класс 150**** | Допустимая температура, оС | |
| Допустимое давление, бар | |||
| 31,1 | 17,7 | 100 | |
| 33,3 | 14,0 | 200 | |
| 30,4 | 12,1 | 250 | |
| 27,6 | 10,2 | 300 | |
Максимально допустимая рабочая температура: FPM/Viton - 200оС; Металл-по-металлу – 250оС;
Минимальная плотность жидкости 0,75 кг/дм3 ;
* В соответствии с EN 1092-1:2018; ** В соответствии с EN 1759-1:2004.
ПРОПУСКНАЯ СПОСОБНОСТЬ, кг/ч ADCA FA31.1 Конденсатоотводчики для систем сжатого воздуха
| Модель | Типоразмер, DN | Перепад давления, бар | ||||||||||||
| 0,5 | 1 | 1,5 | 2 | 4,5 | 7 | 10 | 12 | 14 | 16 | 21 | 25 | 32 | ||
| FA31.1– 4,5 | 1/2” - 1”; DN 15- 25 мм | 455 | 644 | 788 | 910 | 1366 | - | - | - | - | - | - | - | - |
| FA31.1– 10 | 285 | 403 | 494 | 570 | 856 | 1068 | 1276 | - | - | - | - | - | - | |
| FA31.1– 14 | 215 | 304 | 372 | 430 | 645 | 805 | 962 | 1054 | 1139 | - | - | - | - | |
| FA31.1- 21 | 154 | 219 | 268 | 309 | 464 | 579 | 693 | 759 | 820 | 876 | 1004 | - | - | |
| FA31.1- 32 | 71 | 100 | 123 | 142 | 214 | 267 | 319 | 349 | 377 | 403 | 462 | 504 | 570 | |
ВЕСОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ - ЛИНЕЙНАЯ КОНСТРУКЦИЯ ADCA FA31.1 Конденсатоотводчики для систем сжатого воздуха
| Типоразмер, DN | Резьбовое присоединение / Сварное внахлест | PN 40 | Класс 150 | Класс 300 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| А | В | С | D | Е | H* | Масса, кг | F | Масса, кг | F | Масса, кг | F | Масса, кг | |
| 1/2″ – DN 15 мм | 95 | 160 | 60 | 139 | 79 | 3/8” | 4,9 | 150 | 6,2 | 150 | 5,8 | 150 | 6,1 |
| 3/4″ – DN 20 мм | 95 | 160 | 60 | 139 | 79 | 3/8” | 4,8 | 150 | 6,7 | 150 | 6,1 | 150 | 7,2 |
| 1″ – DN 25 мм | 95 | 160 | 60 | 139 | 79 | 3/8” | 4,7 | 160 | 7,4 | 160 | 7,2 | 160 | 7,9 |
ВЕСОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ – УГЛОВАЯ КОНСТРУКЦИЯ ADCA FA31.1 Конденсатоотводчики для систем сжатого воздуха
| Типоразмер, DN | Резьбовое присоединение / Сварное внахлест | PN16 | Класс 150 | Класс 300 | |||||||||||||
| B | C | D | E | H* | I | L | Масса, кг | J | M | Масса, кг | J | M | Масса, кг | J | M | Масса, кг | |
| 1/2” – DN 15 мм | 160 | 60 | 139 | 79 | 3/8” | 65 | 28 | 4,9 | 95 | 58 | 6,5 | 95 | 58 | 6,0 | 95 | 58 | 6,5 |
| ¾” – DN 20 мм | 160 | 60 | 139 | 79 | 3/8” | 65 | 28 | 4,9 | 95 | 58 | 7,0 | 95 | 58 | 6,4 | 95 | 58 | 7,5 |
| 1” – DN 25 мм | 160 | 60 | 139 | 79 | 3/8” | 65 | 28 | 4,9 | 95 | 58 | 7,5 | 95 | 58 |
6,9 |
95 | 58 | 8,0 |
СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ ADCA FA31.1 Конденсатоотводчики для систем сжатого воздуха
| № | Наименование | Материал |
|
| 1 | Корпус (линейная фланцевая конструкция) | A216 WCB / 1.0619 | |
| Корпус (линейная резьбовая конструкция) | P250GH / 1.0460 | ||
| Корпус (угловая конструкция) | P250GH / 1.0460 | ||
| 2 | Крышка | A216 WCB / 1.0619 | |
| 3 | Уплотнение* | Нержавеющая сталь / Графит | |
| 4 | Седло* | AISI 303 / 1.4305 | |
| 5 | Уплотнение* | Медь | |
| 6 | Клапан* | AISI 316 / 1.4401; Viton | |
| 7 | Рычаг* | AISI 304 / 1.4301 | |
| 8 | Поплавок* | AISI 304 / 1.4301 | |
| 9 | Заглушка | AISI 316L / 1.4404 | |
| 9.1 | Уплотнение | Медь | |
| 10 | Болты | Оцинкованная сталь | |
| 11 | Соединения для дополнительных устройств | AISI 316L / 1.4404 | |
| 12 | Уплотнение** | Медь; AISI 304 / 1.4301 | |
| 31 | Механизм рычага | AISI 303 / 1.4305;AISI 304 / 1.4301;AISI 316L / 1.4404 | |
| 32 | Уплотнение | Графит | |
| 33 | Рычаг | Пластик | |
| 51 | Дренажный клапан (для ручного дренирования поплавковой камеры) | AISI 303 / 1.4305;AISI 316L / 1.4404 | |
| 61 | Автоматический клапан защиты от размораживания |
AISI 303 / 1.4305;AISI 316L / 1.4404 |
